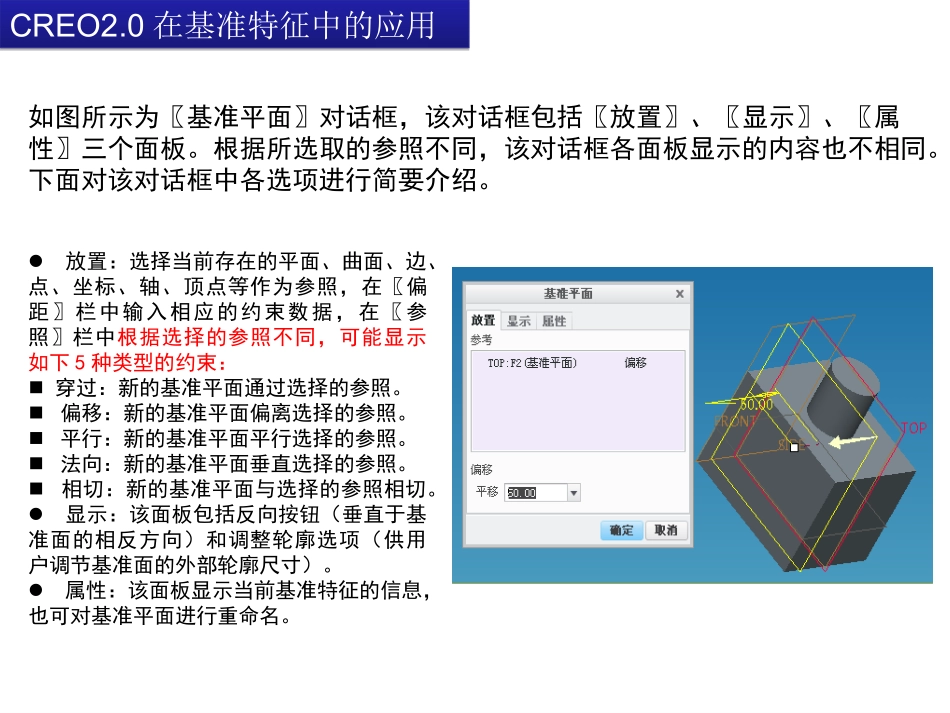

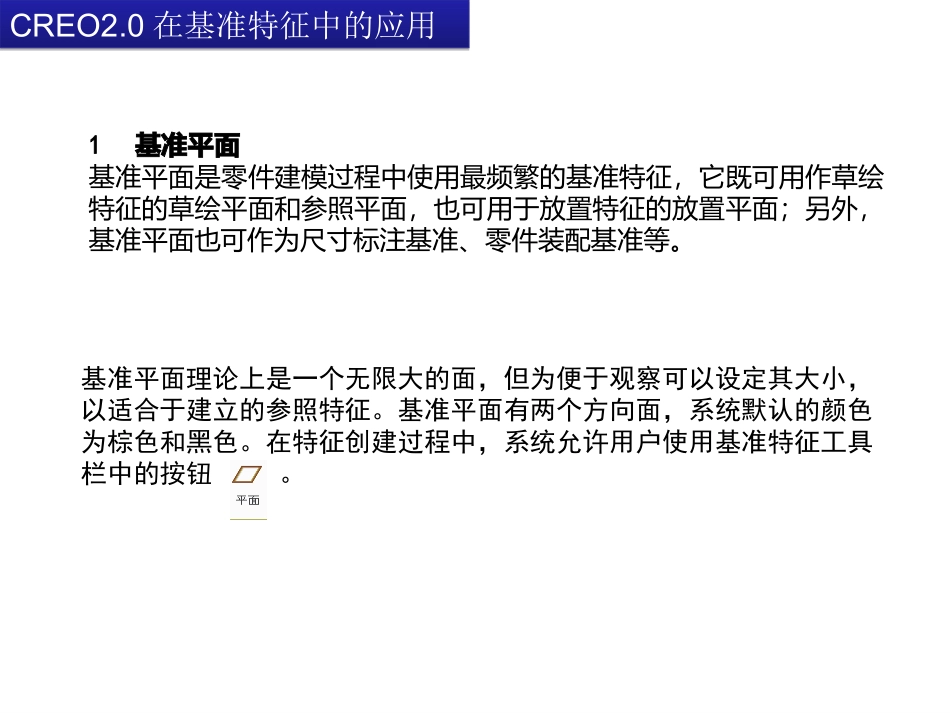

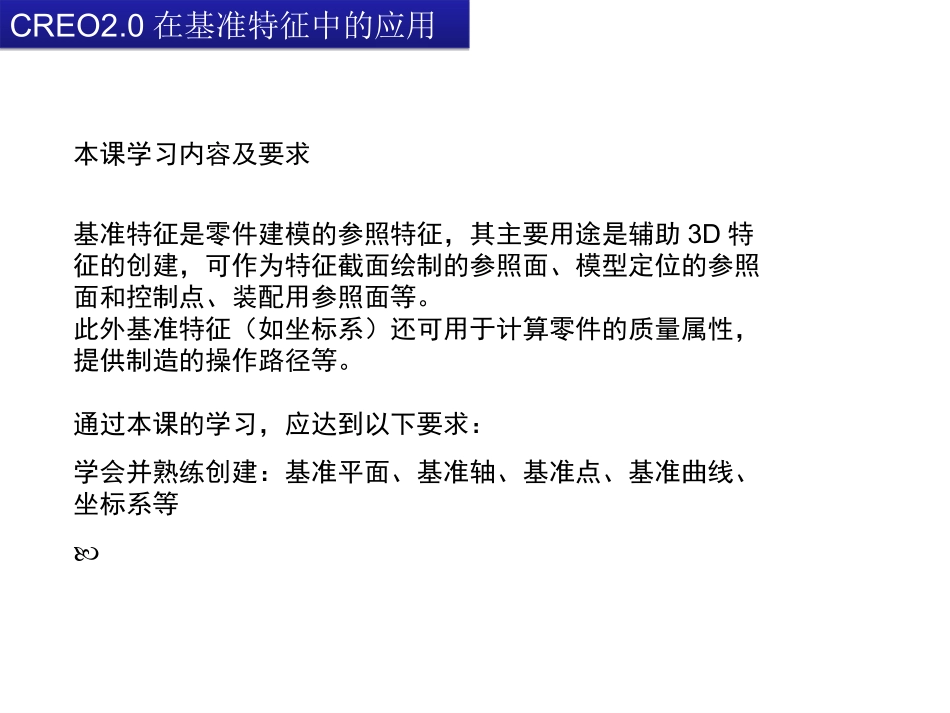

CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用本课学习内容及要求基准特征是零件建模的参照特征，其主要用途是辅助3D特征的创建，可作为特征截面绘制的参照面、模型定位的参照面和控制点、装配用参照面等。此外基准特征（如坐标系）还可用于计算零件的质量属性，提供制造的操作路径等。通过本课的学习，应达到以下要求：学会并熟练创建：基准平面、基准轴、基准点、基准曲线、坐标系等1基准平面基准平面是零件建模过程中使用最频繁的基准特征，它既可用作草绘特征的草绘平面和参照平面，也可用于放置特征的放置平面；另外，基准平面也可作为尺寸标注基准、零件装配基准等。基准平面理论上是一个无限大的面，但为便于观察可以设定其大小，以适合于建立的参照特征。基准平面有两个方向面，系统默认的颜色为棕色和黑色。在特征创建过程中，系统允许用户使用基准特征工具栏中的按钮。CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用如图所示为〖基准平面〗对话框，该对话框包括〖放置〗、〖显示〗、〖属性〗三个面板。根据所选取的参照不同，该对话框各面板显示的内容也不相同。下面对该对话框中各选项进行简要介绍。放置：选择当前存在的平面、曲面、边、点、坐标、轴、顶点等作为参照，在〖偏距〗栏中输入相应的约束数据，在〖参照〗栏中根据选择的参照不同，可能显示如下5种类型的约束：穿过：新的基准平面通过选择的参照。偏移：新的基准平面偏离选择的参照。平行：新的基准平面平行选择的参照。法向：新的基准平面垂直选择的参照。相切：新的基准平面与选择的参照相切。显示：该面板包括反向按钮（垂直于基准面的相反方向）和调整轮廓选项（供用户调节基准面的外部轮廓尺寸）。属性：该面板显示当前基准特征的信息，也可对基准平面进行重命名。CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用建立基准平面的操作步骤如下：单击基准特征工具栏中的按钮。在图形窗口中为新的基准平面选择参照，在〖基准平面〗对话框的〖参照〗栏中选择合适的约束（如偏移、平行、法向、穿过等）。若选择多个对象作为参照，应按下Ctrl键。重复步骤~，直到必要的约束建立完毕。单击【确定】按钮，完成基准平面的创建。CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用此外，系统允许用户预先选定参照，然后单击按钮，即可创建符合条件的基准平面。可以建立基准平面的参照组合如下：选择两个共面的边或轴（但不能共线）作为参照，单击按钮，产生通过参照的基准平面。选择三个基准点或顶点作为参照，单击按钮，产生通过三点的基准平面。选择一个基准平面或平面以及两个基准点或两个顶点，单击按钮，产生过这两点并与参照平面垂直的基准平面。选择一个基准平面或平面以及一个基准点或一个顶点，单击按钮，产生过这两点并与参照平面垂直的基准平面。选择一个基准点和一个基准轴或边（点与边不共线），单击按钮，〖基准平面〗对话框显示通过参照的约束，单击【确定】按钮即可建立基准平面。CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用•穿过两共面不共线的边（或轴）•穿过3个基准点•穿过轴（或边）＋与平面偏移成角度CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用•切于圆柱面＋平行于平面•与一个面偏移一定距离CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用▲内部基准平面的创建：是在创建特征的过程中创建创建的内部基准平面属于该特征，并在创建特征之后不可见。CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用打开练习文件实例步骤1建立通过轴线的基准平面步骤2CREO2.0在基准特征中的应用CREO2.0在基准特征中的应用建立相切曲面的基准平面步骤3提示：选择模型表面或基准平面时，只需在其附近移动光标，相应的面将高亮显示，同时光标旁也显示该面的名称，然后单击鼠标左键即可选中高亮显示的平面。用FRONT设定视角步骤4提示：选择基准平面FRONT为“前”参照面，是指基准平面FRONT的正法线方向朝前；选择模型上端面为“上”参照面，是指模型上端面的法线方向朝上。修改基准面的名称步骤52基准轴同基准面...
