第六章 承插型盘扣式钢管脚手架VIP专享VIP免费

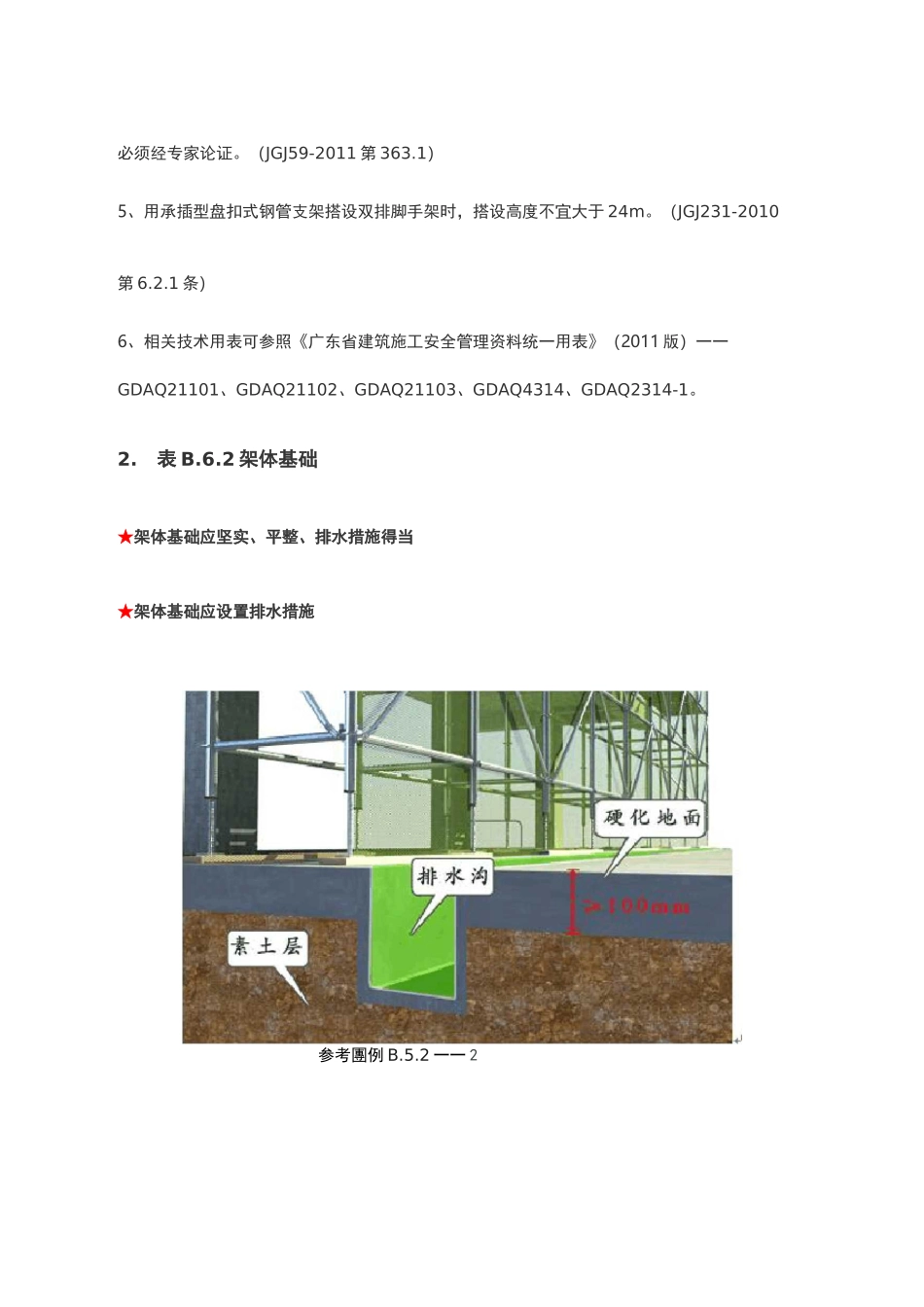

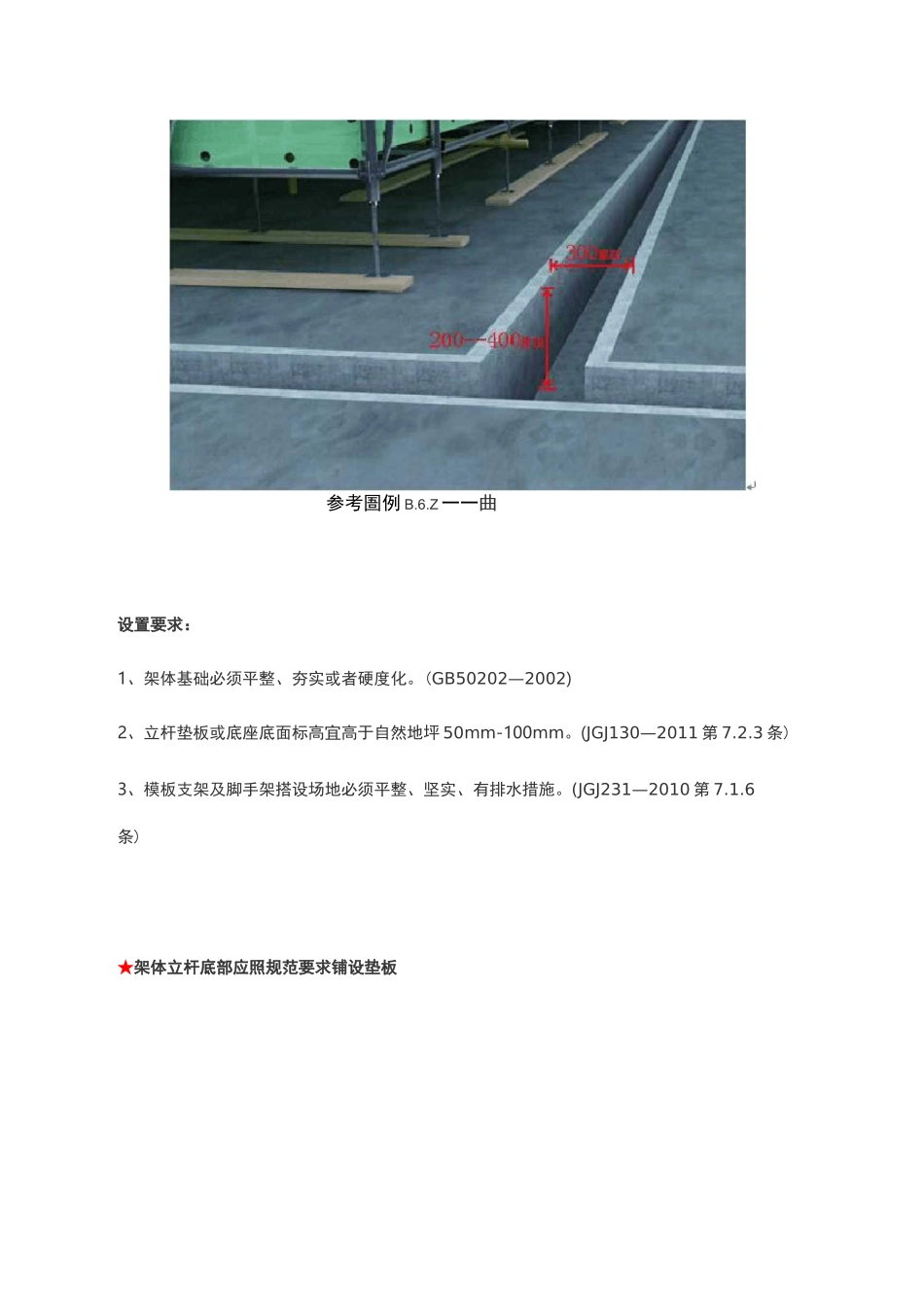

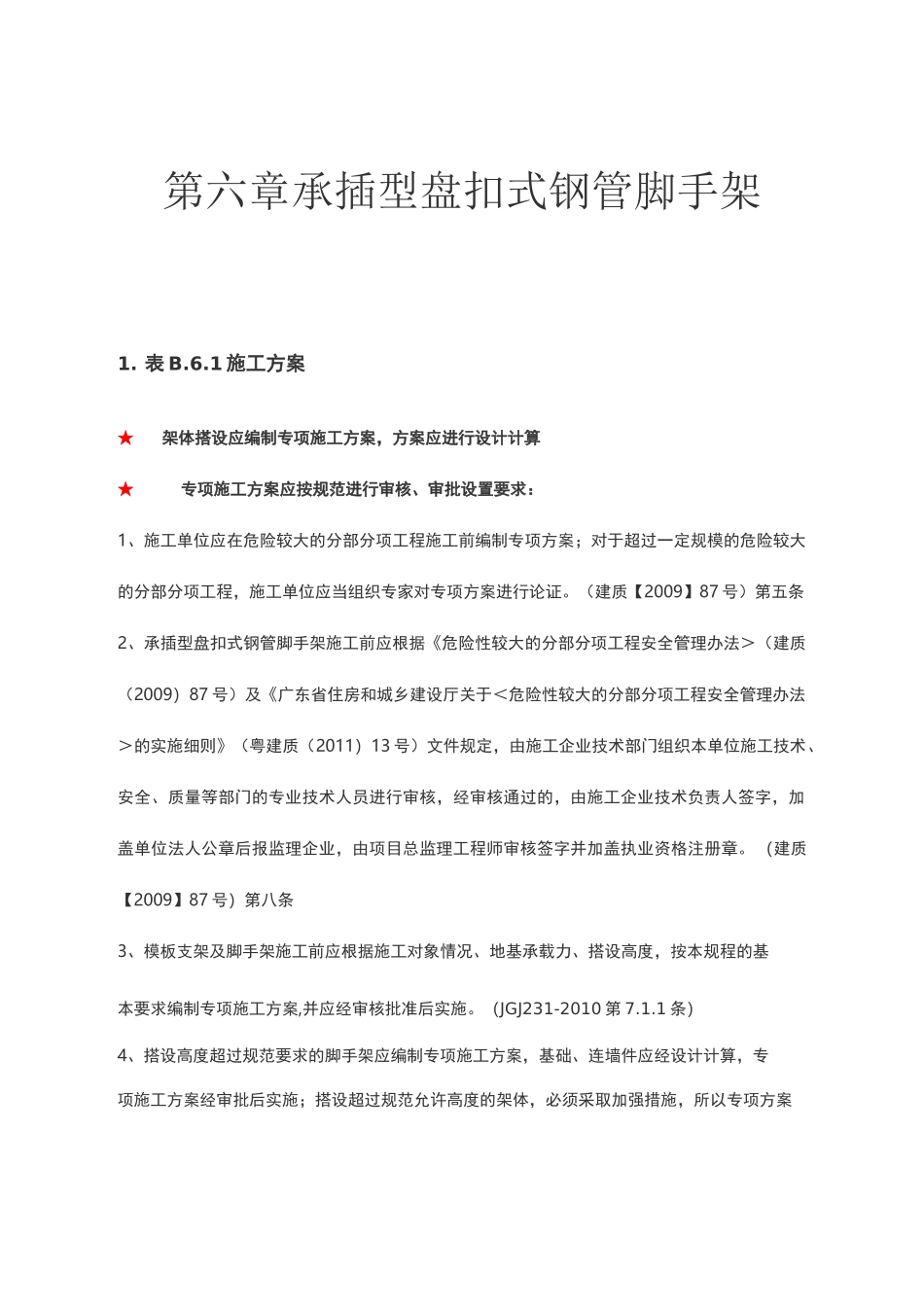

第六章承插型盘扣式钢管脚手架1.表B.6.1施工方案★架体搭设应编制专项施工方案，方案应进行设计计算★专项施工方案应按规范进行审核、审批设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。（建质【2009】87号）第五条2、承插型盘扣式钢管脚手架施工前应根据《危险性较大的分部分项工程安全管理办法＞（建质（2009）87号）及《广东省住房和城乡建设厅关于＜危险性较大的分部分项工程安全管理办法＞的实施细则》（粤建质（2011）13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。（建质【2009】87号）第八条3、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高度，按本规程的基本要求编制专项施工方案,并应经审核批准后实施。（JGJ231-2010第7.1.1条）4、搭设高度超过规范要求的脚手架应编制专项施工方案，基础、连墙件应经设计计算，专项施工方案经审批后实施；搭设超过规范允许高度的架体，必须采取加强措施，所以专项方案必须经专家论证。（JGJ59-2011第363.1）5、用承插型盘扣式钢管支架搭设双排脚手架时，搭设高度不宜大于24m。（JGJ231-2010第6.2.1条）6、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）一一GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。2.表B.6.2架体基础★架体基础应坚实、平整、排水措施得当★架体基础应设置排水措施参考團例B.5.2一一2参考圄例B.6.Z一一曲设置要求：1、架体基础必须平整、夯实或者硬度化。(GB50202—2002)2、立杆垫板或底座底面标高宜高于自然地坪50mm-100mm。(JGJ130—2011第7.2.3条)3、模板支架及脚手架搭设场地必须平整、坚实、有排水措施。(JGJ231—2010第7.1.6条)★架体立杆底部应照规范要求铺设垫板参考图例B.&.2一一却设置要求:1、土层地基上的立杆应采用可调底座和垫板,垫板的长度不宜小于2跨。（JGJ231-2010第7.3.2条）2、厚度不小于50mm、宽度不小于200mm。★架体立杆底部应设置可调底座★按照规范要求应设置纵、横向扫地杆参考團例B.6.2--4.J设置要求：1、土层地基上的立杆应采用可调底座和垫板,垫板的长度不宜小于2跨。(JGJ231-2010第7.3.2条)2、模板支架可调底座调节丝杆外露长度不应大于300mm,作为扫地杆的最底层水平杆离地高度不应大于550mm。(JGJ231-2010第6.1.7条)3.表B.6.3架体稳定★架体与建筑结构应按规范要求拉结★架体底层第一步水平杆处应按规范要求设置连墙件或采用其它可靠措施固定★连墙件应采用钢性杆件参考團例B.5.3——1参考團例B.5.3—一2屮参考團例B-5.3一一3羞考團例B.6.3--4+-'设置要求：1、连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件宜在同一平面，水平间距不应大于3跨，与主体结构外侧面距离不宜大于300mm：（JGJ231-2010第6.2.7条；见参考图例B.6.3——1、B.6..3——2）2、连墙件应设置在有水平杆的盘扣节点旁，连接点至盘扣节点距离不应大于300mm;采用钢管扣件作连墙杆时，连墙杆应采用直角扣件与立杆连接；（JGJ231-2010第6.2.7条;见参考图例B.6.3——3）3当脚手架下部暂不能搭设连墙件时，宜外扩搭设多排脚手架并设置斜杆形成外侧面斜面状附加梯形架，待上部连墙件搭设后拆除附加梯形架。(JGJ231-2010)6.2.7条；见参考图例B.6.3——3B.6.3——4)★架体应按规范要求设置竖向斜撑杆或剪刀撑★斜杆或剪刀撑应沿脚手架高度连续设置，角度应符合规范要求参考图例B.&.3一一曲蓼考图例B.6.3一一短1噩跨…橫向鳖向蔘考團例&-S.3——74■■1E1_U1设置要求:沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。（JGJ231-2010第6.2.3条）★竖向斜杆两端应固定在纵、横向水平杆与立杆汇交的盘扣节点处。参考團例B.&.3一一8+-1设置要求：承插型盘扣式钢管支架应由...
