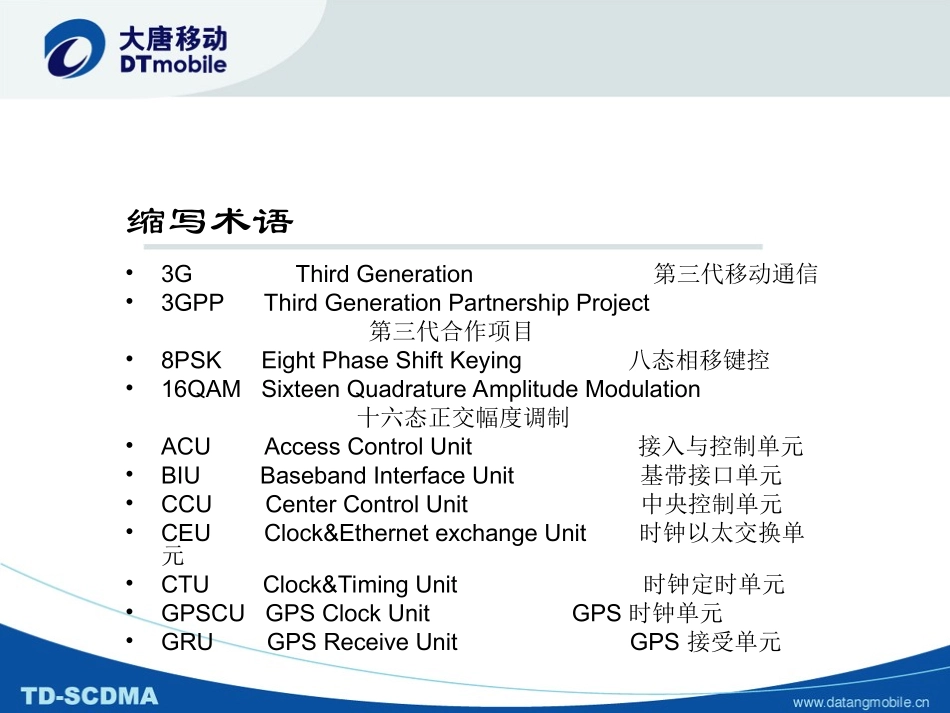

超级基站硬件总体设计大唐移动北京研发部王金宝缩写术语•3GThirdGeneration第三代移动通信•3GPPThirdGenerationPartnershipProject第三代合作项目•8PSKEightPhaseShiftKeying八态相移键控•16QAMSixteenQuadratureAmplitudeModulation十六态正交幅度调制•ACUAccessControlUnit接入与控制单元•BIUBasebandInterfaceUnit基带接口单元•CCUCenterControlUnit中央控制单元•CEUClock&EthernetexchangeUnit时钟以太交换单元•CTUClock&TimingUnit时钟定时单元•GPSCUGPSClockUnitGPS时钟单元•GRUGPSReceiveUnitGPS接受单元缩写术语•IFUIFUnit中频调制解调单元•IMAInverseMultiplexingforATMATM反向复用•IPOAIPOverATMIPOA通道•L1Layer1(physicallayer)层1（物理层）•L2Layer2(datalinklayer)层2（数据链路层）•L3Layer3(networklayer)层3（网络层）•LMT-BLocalMaintenanceTerminalforNodeBNodeB本地操作维护终端•LCBLocalOscillatorBroad本振•MACMediumAccessControl媒介接入控制•NBAPNodeBApplicatiopnPart基站应用部分缩写术语•OMOperationsandMaintenance操作维护•OMC-ROperationandMaintenanceCenter-Radio无线操作维护中心•QPSKQuadraturePhaseShiftKeying正交相移键控•RFURFUnit射频单元•RIURNCInterfaceUnitRNC接口单元•RNCRadioNetworkController无线网络控制器•TCP/IPTransmissionControlProtocol/InternetProtocol传输控制协议/互联网协议•TDDTimeDivisionDulex时分双工•TD-SCDMATimeDivision-SynchronizationcodeDivisionMultipleAccess时分-同步码分多址接入•UTRANUniversalTerrestrialRadioAccessNetwork通用陆地无线接入网络超级基站硬件总体组成室内部分：接入控制单元，时钟单元，时钟/以太交换单元，基带单元，汇聚单元室外部分：RRS单元（IFU，LCB，TRB，PSU）室内部分结构框图室外部分结构框图超级基站内部接口与信息流RIUBBUGCU/CTUIubTaDbGPSCU/GRUMiEthernetSwitchBIUBCUIFUIFUIIU_LIIU_RTRUTRUCEURb1RbrDarDa1Da1Da1Rb2Rb1UuUuRRSRRSNBCRb1&Rb2dataflowDa1&Da2dataflowDbdataflowTadataflowMidataflow1Gbps100MbpsDardataflowRbrdataflowDrFrom/ToCEUFrom/ToCEUCCU•系统时钟与信息流接口（Ta口），主备两个GCU/CTU同时输出时钟和同步信号，由后级单元实现时钟和同步信号的选择•硬件检测（Mi接口），主要是板卡在位检测，单板复位，板卡恒复位（锁定状态），其他待定功能•业务与控制接口(Db口)，主要包括三部分：1、CEU与CCU连接的以太网接口，考虑采用千兆以太网接口，用于保证基带数据汇聚之后有足够的带宽2、CTU与CCU接口采用百兆以太网接口3、CEU与BBU接口采用百兆以太网接口，为了实现CCU到BBU的数据汇聚和分发还需要在Db接口设置交换功能基站的业务数据流为：RNC←→RIU←→CCU←→CEU←→BBU←→(BIU)←→RRS基站内部控制数据流为：CCU通过内部IP交换平台到各个板卡•模拟传输接口：Rbr为中频拉远接口Rbl为RRS（基带拉远）中IFU与TRU之间的接口Rb2为中频拉远时RRS内部接口•数字基带接口Dar为基带拉远接口，中频拉远时不存在Dal为基带拉远时BBU与BIU接口，中频拉远时为BBU与BCU及BCU与IFU间的接口超级基站室内功能单元简介•RIU•CCU•BBU•GCU/CTU•CEU•BIU•GPSCU（外部采购）RIU功能简介•E1方式和光纤方式的硬件接口•E1方式时支持IMA组的配置和检测•E1方式时支持平衡（120欧）和非平衡电缆（75欧）连接•支持基于IMA组方式的负载分担和光纤方式的负载分担工作•ATM信元与以太帧的转换以及ATMVC到以太MAC的映射•提供2个千兆以太网口用于连接CCU单元，并且可以基于Trunk技术（链路汇聚）实现这2个端口的冗余备份功能CCU功能简介•处理高层信令，如NBAP、TNL、O&M•提供主备倒换功能，实现CCU板卡的热备份•提供RIU和CEU之间的千兆速率交换功能•提供对NodeB内部板卡的O&M管理功能（通过以太网口与GCU连接，在GCU上实现）•对外的GE接口也可以支持Trunk组（链路汇聚）的设置，以便提供交换通路的冗余备份•主备CCU板卡之间实现同步数据备份基带单元（BBU）主要完成数字基带信号处理、协议处理、操作维护、射频拉远协议...
