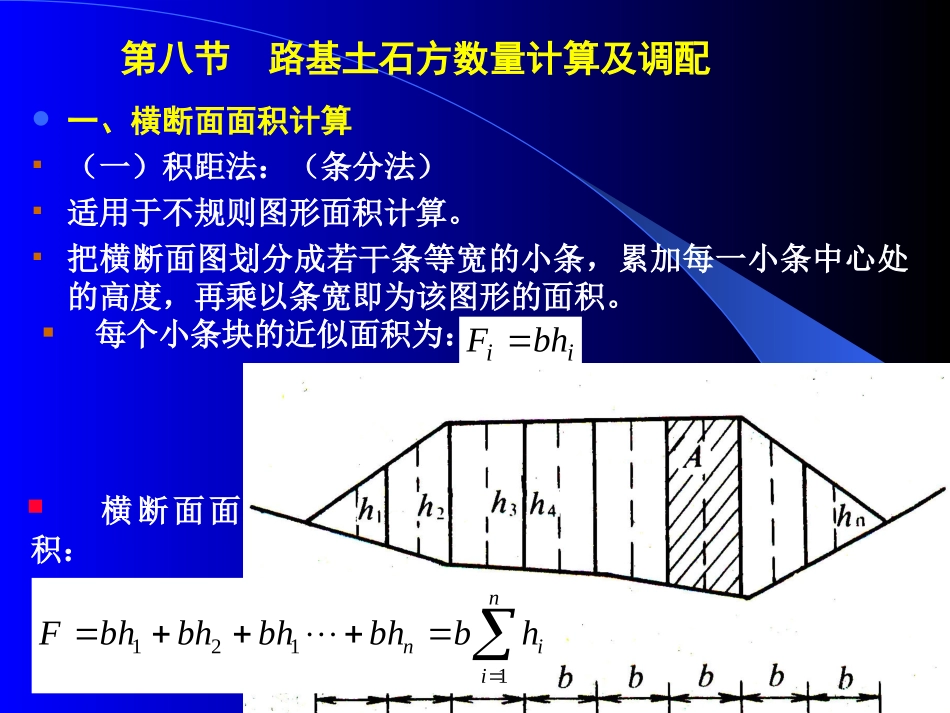

一、横断面面积计算（一）积距法：（条分法）适用于不规则图形面积计算。把横断面图划分成若干条等宽的小条，累加每一小条中心处的高度，再乘以条宽即为该图形的面积。第八节路基土石方数量计算及调配一、横断面面积计算（一）积距法：（条分法）适用于不规则图形面积计算。把横断面图划分成若干条等宽的小条，累加每一小条中心处的高度，再乘以条宽即为该图形的面积。第八节路基土石方数量计算及调配每个小条块的近似面积为：iibhFniinhbbhbhbhbhF1121横断面面积：（二）块分法：把横断面图上地面线及设计线的转折点划分成若干块不等宽的梯形或三角形，分别计算为一块图形的面积并累加起来，即为该图形的面积。适用于计算机计算，精度高。已知断面图上各转折点坐标（xi，yi），则断面面积为：（三）坐标法niiiiiyxyxF111)(21二、土石方数量计算1.平均断面法：若相邻两断面均为填方或均为挖方且面积大小相近，则可假定两断面之间为一棱柱体其体积的计算公式为：LFFV)(21212.棱台体积法：若F1和F2相差甚大，则与棱台更为接近。其计算公式为：LFFFFV)(312121二、土石方数量计算1.平均断面法：若相邻两断面均为填方或均为挖方且面积大小相近，则可假定两断面之间为一棱柱体其体积的计算公式为：LFFV)(21213.土石方数量计算应注意的问题：（1）填挖方数量分别计算，（填挖方面积分别计算）；（2）土石方应分别计算，（土石面积分别计算）；（3）路基填、挖方数量中应考虑路面所占的体积，（填方扣除、挖方增加）；（4）大中桥位处所占的路基土石方应扣除。4.编制路基土石方数量计算表5.编制每公里路基土石方数量表土石方调配的目的：确定填方用土的来源、挖方弃土的去向；以及计价土石方的数量和运量等。填方土源：附近挖方利用借土挖方去向：调往附近填方弃土（一）土石方调配原则（1）就近利用，以减少运量；（2）不跨沟调运；（3）高向低调运；（4）经济合理；三、路基土石方调配应进行远运利用与附近借土的经济比较（移挖作填与借土费用的比较）。远运利用的费用：运输费用、装卸费等借土费用：开挖费用、占地及青苗补偿费用、弃土占地及运费（5）不同的土方和石方应根据工程需要分别进行调配，以保证路基稳定和人工构造物的材料供应。（6）土方调配对于借土和弃土应事先同地方商量，妥善处理。（4）经济合理；土石方计算表调配法：公路设计文件推荐方法。调配步骤：（1）土石方调配是在土石方数量计算与复核后进行，调配前应将可能影响运输调配的桥涵位置、陡坡、大沟等注在表旁，供调配时参考。（2）掌握各桩号间路基填挖方情况并做横向平衡，确定利用、填缺与挖余数量。（3）在做纵向调配前，应根据施工方法及可能采用的运输方式定出合理经济运距，供土石方调配时参考。（4）根据填缺挖余分布情况，结合路线纵坡和自然条件，本着技术经济和支农原则，具体拟订调配方案。方法是逐桩逐段将毗邻路段的挖余就近纵向调运到填缺内利用，并将具体调运方向和数量用箭头标注到借方或废方栏内。（二）土石方调配方法（5）经纵向调配，如仍有填缺或挖余，应会同当地政府协商确定借土或弃土地点，将借土或弃土数量和运距分别填注到借方或弃方栏内。（6）土石方调配后，应按下式进行复核检查：横向调运+纵向调运+借方=填方横向调运+纵向调运+弃方=挖方挖方+借方=填方+弃方（三）关于调配计算的几个问题（1）经济运距：移挖作填与附近借方经济比较，调运填方的最大距离即所谓“经济运距”。免经LTBL式中：B——借土单价（元／m3）；T——远运运费单价（元／m3·km）；L兔——免费运距（km）。（2）平均运距运距：是指从挖方体积的重心到填方体积的重心之间的距离。平均运距：挖方路段中心桩号至填方路段中心桩号的距离计算。（3）运量土石方运量为平均运距与土石方调配数量的乘积。单位：m3·km（三）关于调配计算的几个问题（1）经济运距：移挖作填与附近借方经济比较，调运填方的最大距离即所谓“经济运距”。免经LTBL...
