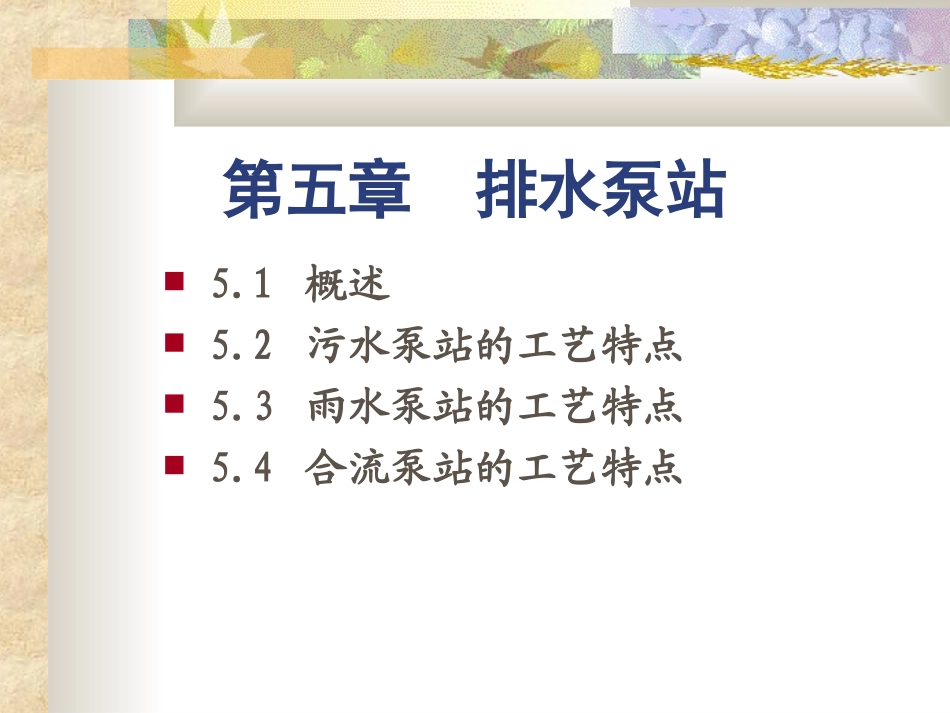

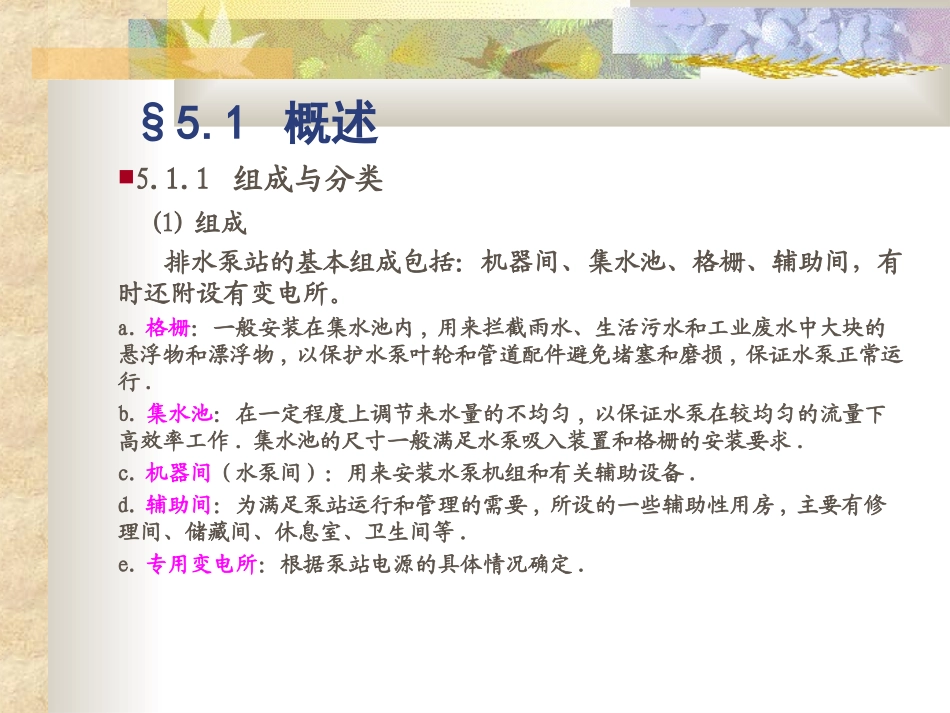

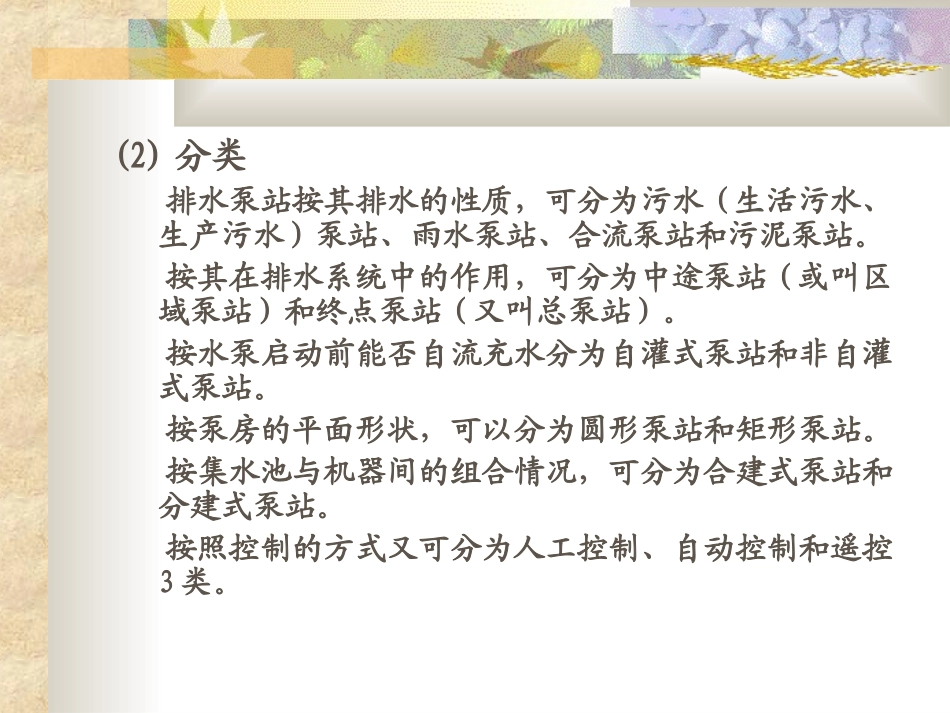

第五章排水泵站5.1概述5.2污水泵站的工艺特点5.3雨水泵站的工艺特点5.4合流泵站的工艺特点§5.1概述5.1.1组成与分类(1)组成排水泵站的基本组成包括：机器间、集水池、格栅、辅助间，有时还附设有变电所。a.格栅：一般安装在集水池内,用来拦截雨水、生活污水和工业废水中大块的悬浮物和漂浮物,以保护水泵叶轮和管道配件避免堵塞和磨损,保证水泵正常运行.b.集水池：在一定程度上调节来水量的不均匀,以保证水泵在较均匀的流量下高效率工作.集水池的尺寸一般满足水泵吸入装置和格栅的安装要求.c.机器间(水泵间)：用来安装水泵机组和有关辅助设备.d.辅助间：为满足泵站运行和管理的需要,所设的一些辅助性用房,主要有修理间、储藏间、休息室、卫生间等.e.专用变电所：根据泵站电源的具体情况确定.(2)分类排水泵站按其排水的性质，可分为污水(生活污水、生产污水)泵站、雨水泵站、合流泵站和污泥泵站。按其在排水系统中的作用，可分为中途泵站(或叫区域泵站)和终点泵站(又叫总泵站)。按水泵启动前能否自流充水分为自灌式泵站和非自灌式泵站。按泵房的平面形状，可以分为圆形泵站和矩形泵站。按集水池与机器间的组合情况，可分为合建式泵站和分建式泵站。按照控制的方式又可分为人工控制、自动控制和遥控3类。5.1.2排水泵站的基本类型排水泵站的类型取决于进水管渠的埋没深度、来水流量、水泵机组的型号与台数、水文地质条件以及施工方法等因素。选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑。合建式圆形排水泵站适于中、小型排水量，水泵不超过4台。优点：圆形结构受力条件好，便于沉井法施工，降低工程造价，水泵启动方便，易于根据吸水井中水位实现自动操作。缺点：机器内机组与附属设备布置较困难，当泵房很深时，工人上下不便，且电动机容易受潮。1、排水管渠；2、集水池；3、机器间；4、压水管；5、卧式污水泵；6、格栅合建式矩形排水泵站1、排水管渠；2、集水池；3、机器间；4、压水管；5、立式污水泵；6、立式电动机；7、格栅适于大型泵站优点：在机组、管道和附属设备的布置方面较为方便，启动操作简单，易于实现自动化。电气设备置于上层。不易受潮，工人操作管理条件良好。缺点：建造费用高。当土质差，地下水位高时，因不利施工，不宜采用。分建式矩形排水泵站1、排水管渠；2、集水池；3、机器间；4、压水管；5、水泵机组；6、格栅优点：结构上处理比合建式简单，施工较方便，机器间没有污水渗透和被污水淹没的危险。缺点：要抽真空启动，为了满足排水泵站来水的不均匀，启动水泵较频繁。小结设计要点：由于污水泵站一般为常年运行,选用自灌式泵房比较方便,只有在特殊情况下才选用非自灌式泵房水泵台数不多于四台的污水泵站和三台或以下的雨水泵站，其地下部分结构采用圆形最为经济，其地面以上构筑物的形式，必须与周围建筑物相适应。当水泵台数超过4台时，地下及地上部分都可以采用矩形或由矩形组合成的多边形；地下部分有时为了发挥圆形结构比较经济和便于沉井施工的优点，也可以来取将集水池和机器间分开为两个构筑物的布置方式，或者将水泵分设在两个地下的圆形构筑物内，地上部分可以处理为矩形或腰圆形。这种布置适用于流量较大的雨水泵站或合流泵站。流量小于2m3/s时,常选用下圆上方型泵房,其设计和施工均有一定经验,故被广泛选用.§5.2污水泵站的工艺特点5.2.1水泵的选择1、泵站设计流量的确定排水泵站的设计流量一般均按最高日最高时污水流量决定。一般小型排水泵站(最高日污水量在5000m3以下)，设l-2套机组；大型排水泵站(最高日污水量超过15000m3)设3-4套机组。2、泵站的扬程dssdSShhHHHHss——吸水地形高度(m)，为集水池内最低水位与水泵轴线之高差；Hsd——压水地形高度(m)，为水泵轴线与输水最高点(即压水管出口处)之高差；Σhs和Σhd——污水通过吸水管路和压水管路中的水头损失(包括沿程损失和局部损失)。考虑到污水泵在使用过程中因效率下降和管道中因阻力增加而增加的能量损失,在确定水泵扬程时,可增大1~2m安全扬程．3、选泵要点(1)所选水泵在集水池水位变化范围内都应在高效段内(2)水泵并...
