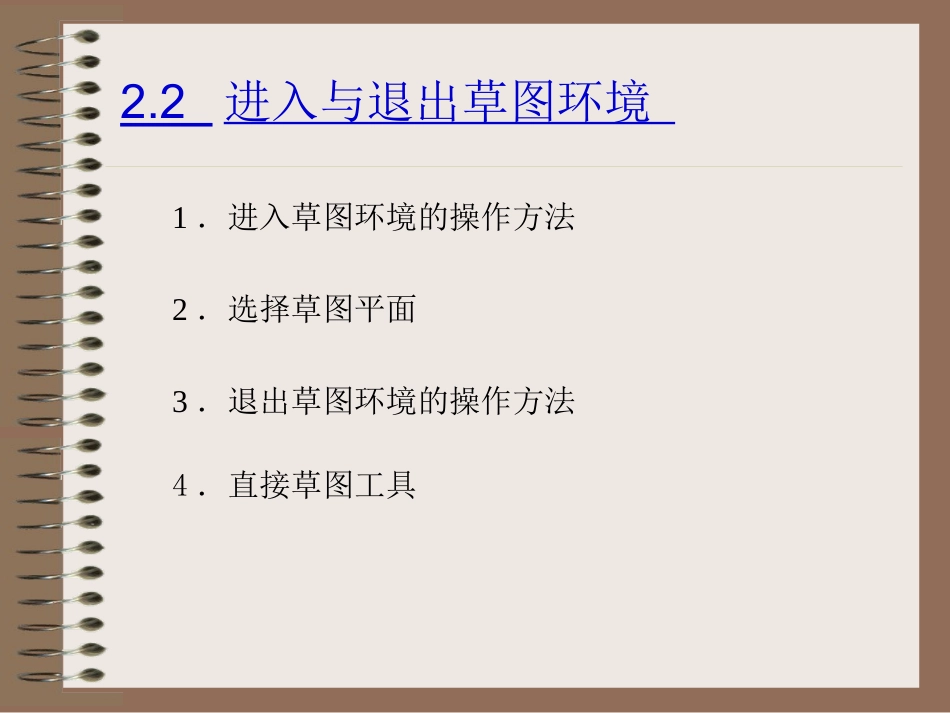

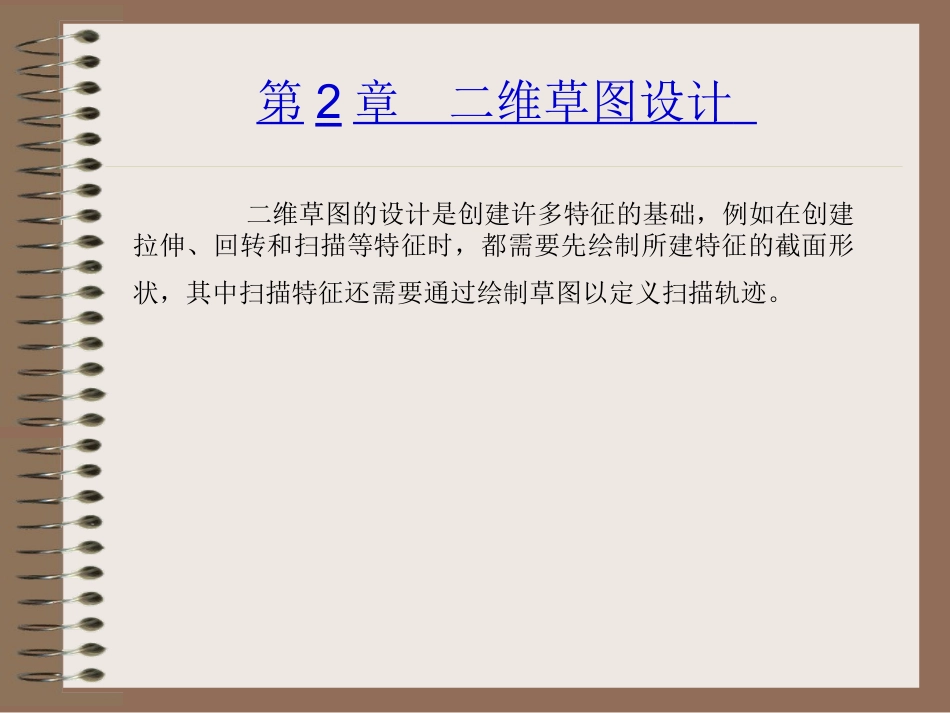

二维草图的设计是创建许多特征的基础，例如在创建拉伸、回转和扫描等特征时，都需要先绘制所建特征的截面形状，其中扫描特征还需要通过绘制草图以定义扫描轨迹。第2章二维草图设计下面列出了UGNX8.0软件草图中经常使用的术语。对象：二维草图中的任何几何元素（如直线、中心线、圆弧、圆、椭圆、样条曲线、点或坐标系等）。尺寸：对象大小或对象之间位置的量度。约束：定义对象几何关系或对象间的位置关系。参数：草图中的辅助元素。过约束：两个或多个约束可能会产生矛盾或多余约束。出现这种情况，必须删除一个不需要的约束或尺寸以解决过约束。2.1理解草图环境中的关键术语1．进入草图环境的操作方法2．选择草图平面3．退出草图环境的操作方法4．直接草图工具2.2进入与退出草图环境2.3坐标系的介绍1.绝对坐标系（ACS）绝对坐标系是原点在（０,０,０）的坐标系，是固定不变的。2．工作坐标系（WCS）工作坐标系包括坐标原点和坐标轴，如图2.3.1所示。它的轴通常是正交的（即相互间为直角），并且遵守右手定则。图2.3.1工作坐标系（WCS）a）俯视图b）正二测视图3．基准坐标系（CSYS）基准坐标系由单独的可选组件组成，如图2.3.2所示，包括：整个CSYS、三个基准平面、三个基准轴及原点。4．右手定则常规的右手定则：如果坐标系的原点在右手掌，拇指向上延伸的方向对应于某个坐标轴的方向，则可以利用常规的右手定则确定其他坐标轴的方向。旋转的右手定则：旋转的右手定则用于将矢量和旋转方向关联起来。图2.3.2基准坐标系（CSYS）图2.3.4旋转的右手定则图2.3.3常规的右手定则进入草图环境后，选择下拉菜单“首选项”|“草图”命令，弹出“草图首选项”对话框，如图2.4.1所示。在该对话框中可以设置草图的显示参数和默认名称前缀等参数。2.4绘制草图前的设置图2.4.1“草图首选项”对话框a)“草图样式”选项卡b)“会话设置”选项卡1．“插入”下拉菜单草图环境中的主要菜单（图2.5.1），它的功能主要包括草图的绘制、标注和添加约束等。单击该下拉菜单，即可弹出其中的命令，其中绝大部分命令都以快捷按钮方式出现在屏幕的工具栏中。2.5草图环境中的下拉菜单图2.5.1“插入”下拉菜单E1E2E3E4E5E6E7E8E9C1C2C3C4C5C6D1D2AB1B2B3B4B5B6B7B8B9B10B11B12FG2．“编辑”下拉菜单草图环境中对草图进行编辑的菜单，如图2.5.2所示。选择该下拉菜单，即可弹出其中的选项，其中绝大部分选项都以快捷按钮方式出现在屏幕的工具栏中。O1O2O3O4O5ABCDEFGHIJKLMNPQ图2.5.2“编辑”下拉菜单•2.6.1草图绘制概述•2.6.2“草图工具”工具条简介•2.6.3UG草图新功能介绍•2.6.4绘制直线•2.6.5绘制圆弧•2.6.6绘制圆•2.6.7绘制圆角•2.6.8绘制矩形•2.6.9绘制轮廓线•2.6.10绘制派生直线•2.6.11样条曲线•2.6.12点的绘制及点对话框2.6草图的绘制2.6.1草图绘制概述要进行草绘，应先从草绘环境的工具栏按钮区或“插入”|“曲线”下拉菜单中选取一个绘图命令，然后可通过在图形区选取点来创建对象。说明：草绘环境中鼠标的使用：绘制草图时，可以在图形区单击以确定点，单击中键中止当前操作或退出当前命令。当不处于草图绘制状态时，单击可选取多个对象；选择对象后，右击将弹出带有最常用草图命令的快捷菜单。滚动鼠标中键，可以缩放模型（该功能对所有模块都适用）。向前滚，模型缩小；向后滚，模型变大。按住鼠标中键，移动鼠标，可旋转模型（该功能对所有模块都适用）。先按住键盘上的Shift键，然后按住鼠标中键，移动鼠标可移动模型（该功能对所有模块都适用）。2.6.2“草图工具”工具条简介进入草图环境后，屏幕上会出现绘制草图时所需要的“草图曲线”工具条，如图2.6.1所示。2.6.3UG草图新功能介绍绘制草图时，在工具条中单击“连续自动标注尺寸”按钮（图2.6.2），系统可自动给绘制的草图添加尺寸标注。图2.6.1“草图工具”工具条“绘制”部分“约束”部分“编辑”部分NOPQRVUTSABCDEFGHIJKLM图2.6.2自动标注尺寸按钮2.6.4绘制直线选择下拉菜单“插入”|“曲线”|“直线”命令（或单击工具栏中的“直线”按钮），系统弹出图2.6.4所示的“直线”工具条。图2.6.4“直线”工...
