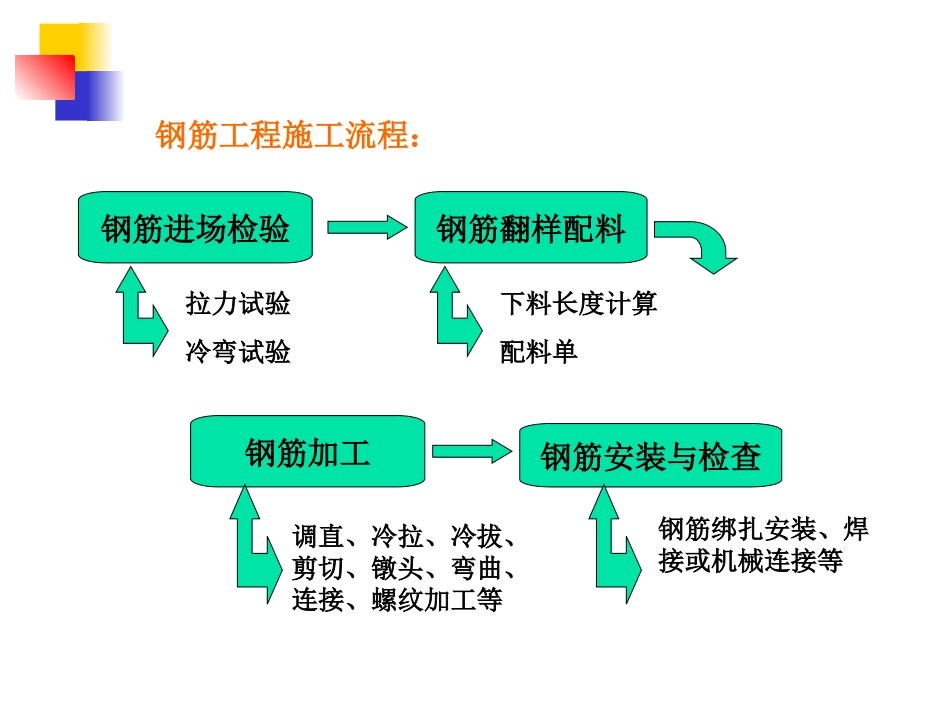

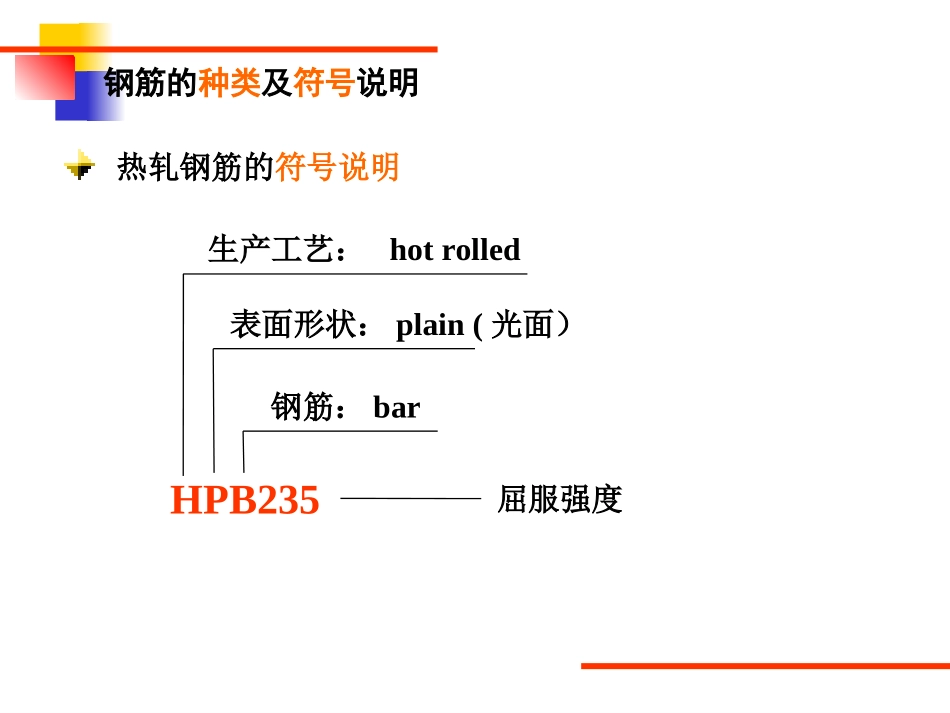

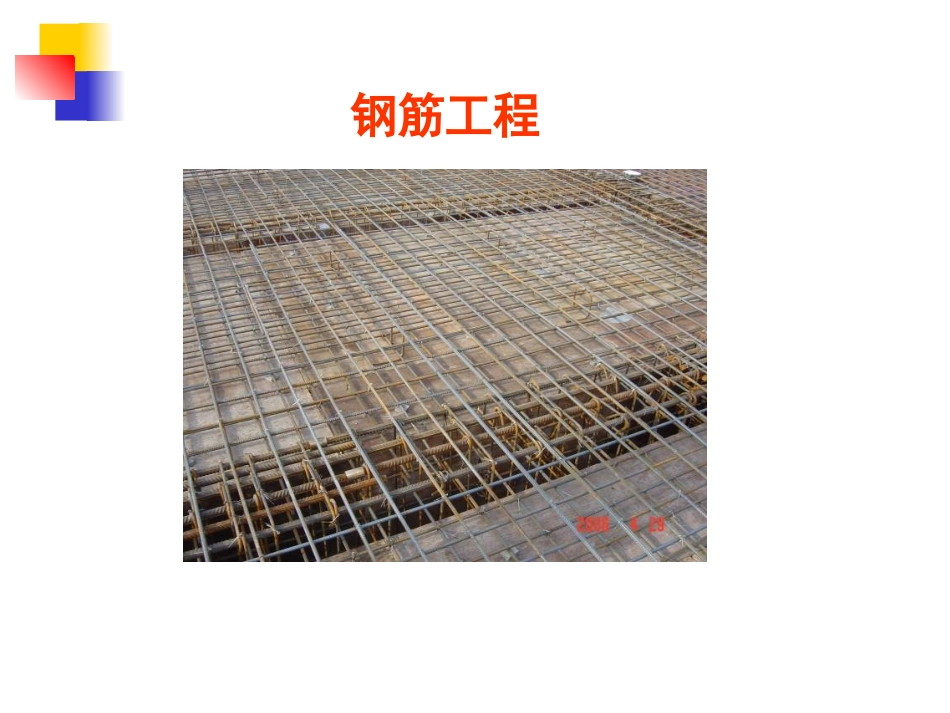

钢筋工程钢筋进场检验钢筋翻样配料钢筋加工钢筋安装与检查下料长度计算配料单调直、冷拉、冷拔、剪切、镦头、弯曲、连接、螺纹加工等钢筋绑扎安装、焊接或机械连接等钢筋工程施工流程：拉力试验冷弯试验钢筋的种类及符号说明热轧钢筋的符号说明HPB235生产工艺：hotrolled表面形状：plain(光面）钢筋：bar屈服强度钢筋的种类及符号解释热轧钢筋的符号说明HRB335hotrolledribbed（肋）barRRB400remainedheattreatmentribbedbar1钢筋的种类及符号说明预应力钢筋的符号说明S钢绞线S——StrandP光面钢丝P——PlainI刻痕钢丝I——IndentedH螺旋肋钢丝H——HelixHT热处理钢筋HT——Heat-treated3.1钢筋的检验钢筋的分类按机械性能分类普通钢筋的种类、强度和弹性模量种类符号d（mm）fyk(MPa)fy(MPa)fy’(MPa)E(×105MPa)热轧光圆钢筋HPB235(Q235)8～202352102102.1热轧带肋钢筋HRB335(20MnSi)6～503353003002.0HRB400(20MnSiV、20MnSiNb、20MnTi)6～504003603602.0余热处理钢筋RRB400(K20MnSi)8～404003603602.0R按化学成分分类碳素钢筋普通低合金钢筋低碳钢钢筋：含碳量0.25，（如：HPB235）中碳钢钢筋：含碳量为0.25％0.6，高碳钢钢筋：含碳量大于0.6％，（如：碳素钢丝）在低碳钢和中碳钢中加入少量合金无素（其含量一般不超过总量的3%），获得强度高和综合性能好的钢种，常用合金元素有硅、锰、钒、钛等。（如：HRB335、HRB400、RRB400和热处理钢筋40Si2Mn、48Si2Mn、45Si2Cr等）钢筋中主要五种元素对其性能的影响•碳（C）——钢中含碳量增加，钢的硬度和强度也提高，而塑性和韧性则下降，材性变脆，其焊接性也随之变差。•锰（Mn）——它是炼钢时作为脱氧剂加入钢中的，可使钢的塑性及韧性下降，因此含量要合适，一般含量在1.5％以下。•硅（Si）——它也是作为脱氧剂加入钢中的，可使钢的强度和硬度增加。有时特意加入一些使其含量大于0.4％，但不能超过0.6％，因为它含量大时与碳（C）含量大时的作用一样。•硫（S）——它是一种导致钢热脆性、使钢在焊接时出现热裂纹的有害杂质。它在钢中的存在使钢的塑性和韧性下降。一般要求其含量不得超过0.045％。•磷（P）——它也是一种有害物质。磷使钢容易发生冷脆并恶化钢的焊接性能，尤其在200℃时，它可使钢材或焊缝出现冷裂纹。一般要求其含量低于0.045％，即使有些低合金钢也必须控制在0.050％～0.120％之间。按轧制外形分类光面钢筋：如HPB235。变形钢筋（螺纹、人字纹及月牙纹）:如HRB335、HRB400等。等高肋钢筋表面和截面形状可分为：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔低碳钢丝、热处理钢筋、冷轧扭钢筋、精轧螺旋钢筋、刻痕钢丝及钢铰线等。•热轧钢筋——经热轧成型并自然冷却的成品钢筋。如：HPB235、HRB335、HRB400。•余热处理钢筋——将钢材热轧成型后立即穿水，进行表面冷却控制，然后利用芯部余热自身完成回火处理所得的成品钢筋。如：RRB400。•冷拉钢筋——是一种现场的钢筋加工方法。•冷拔钢筋——加工厂对钢丝的一种加工方法，预应力钢丝基本上都要进行冷拔。按加工工艺分类HRB400级之所以称之为新Ⅲ级钢筋，是因历史上曾经有过Ⅲ级钢筋。当时的牌号是25MnSi，其碳当量偏高且可焊性较差，强度也较低（370MPa）。HRB400级是一种低合金热轧钢筋，低合金钢筋是在碳素钢基础上，在冶炼时根据钢筋性能要求和生产条件加入适量合金元素，可使含碳量较低钢筋的获得较高强度，并能保证足够的塑性和良好的焊接性能。建设部把推广HRB400级作为十大新技术之一。HRB400级是指屈服强度为400MPa（抗拉强度为570MPa）的钢筋。它可应用于非抗震和抗震设防地区的工业与民用建筑和一般构筑物，可适用于做纵向受力钢筋和箍筋、构造钢筋，以及预应力混凝土结构中的非预应力筋。附：HRB400（新Ⅲ级）钢筋介绍HRB400级钢筋与目前普遍应用的Ⅱ级钢(HRB335）相比具有以下优点：•强度高——性能稳定并具有优良的工艺性能，可适用各种施工工艺。由于强度设计值提高，在一般钢筋混凝土结构中可节约钢材12%～14％。•碳当量低——焊接方便，焊接性能好。牌号化学成分（不大于）%CSiMnPSCegHRB4000.250.801.60...
