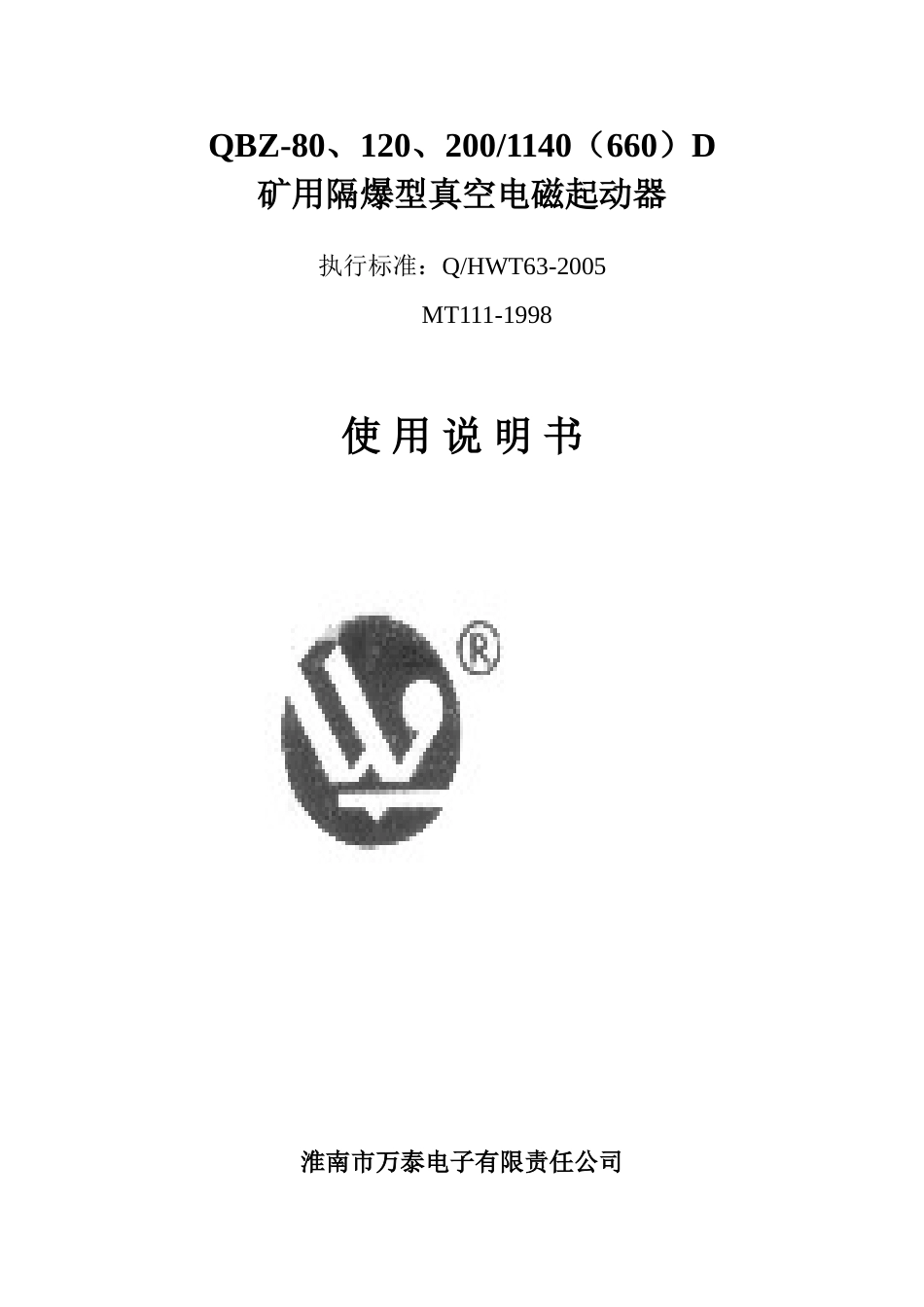

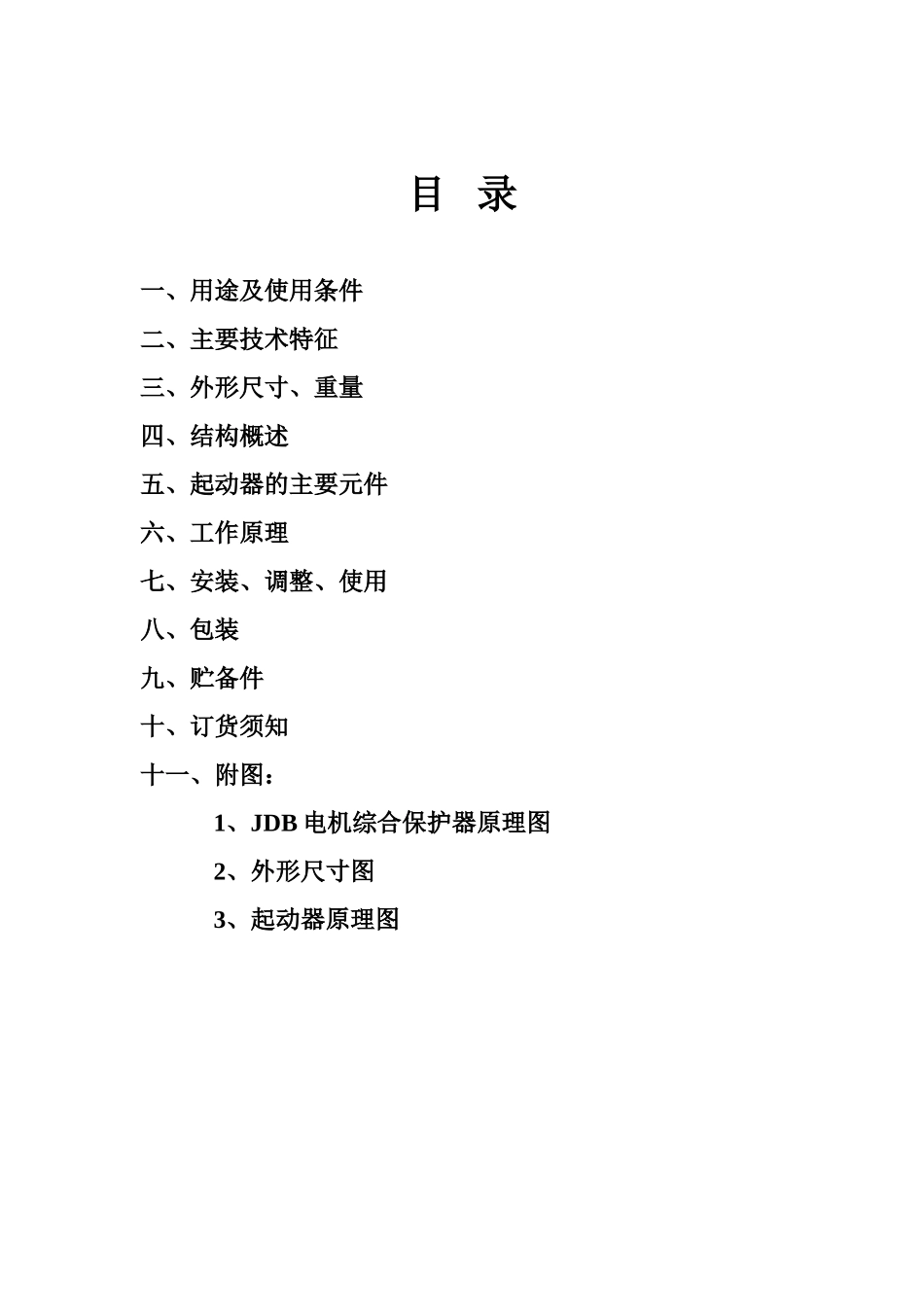

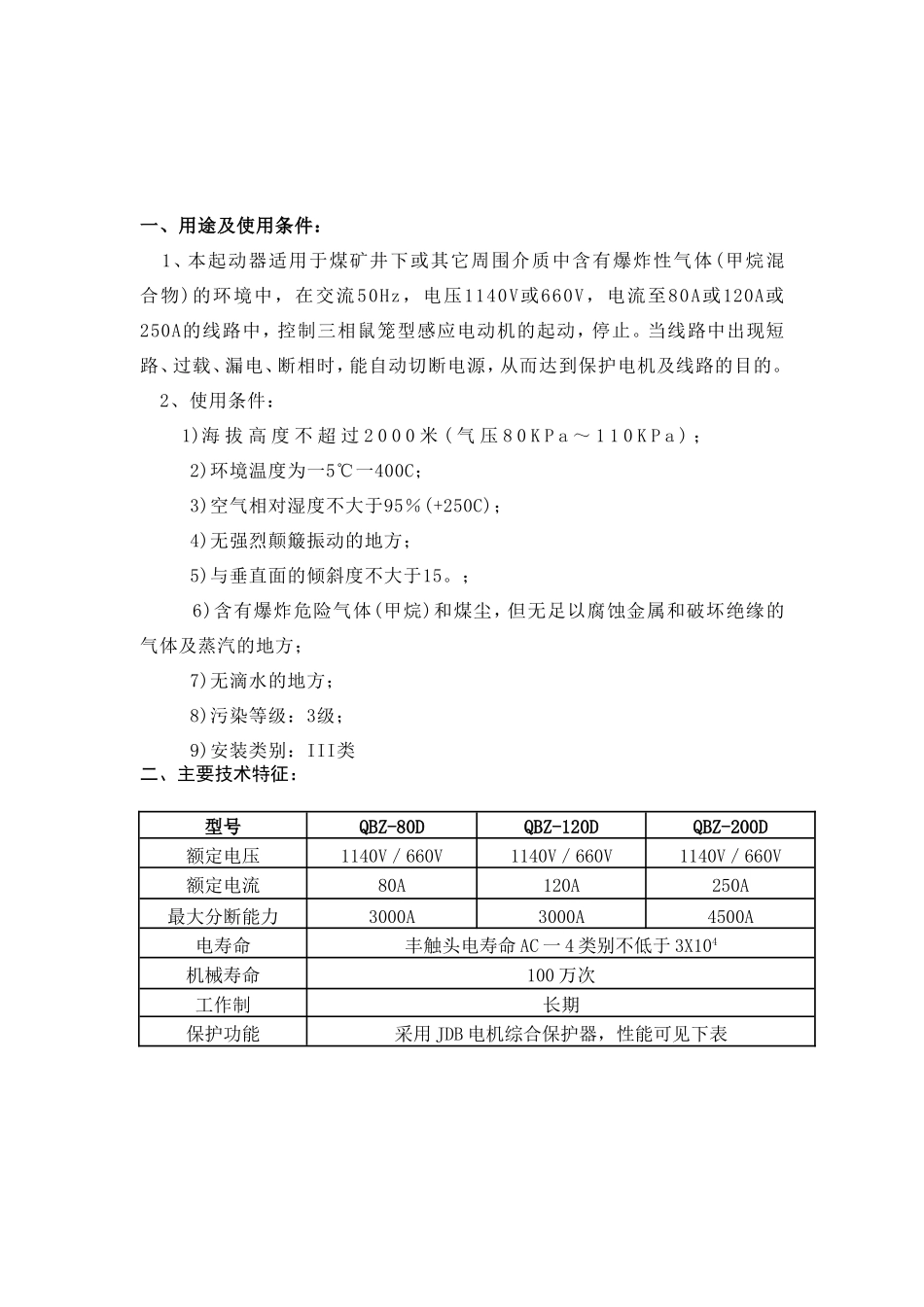

QBZ-80、120、200/1140（660）D矿用隔爆型真空电磁起动器执行标准：Q/HWT63-2005MT111-1998使用说明书淮南市万泰电子有限责任公司目录一、用途及使用条件二、主要技术特征三、外形尺寸、重量四、结构概述五、起动器的主要元件六、工作原理七、安装、调整、使用八、包装九、贮备件十、订货须知十一、附图：1、JDB电机综合保护器原理图2、外形尺寸图3、起动器原理图一、用途及使用条件：1、本起动器适用于煤矿井下或其它周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50Hz，电压1140V或660V，电流至80A或120A或250A的线路中，控制三相鼠笼型感应电动机的起动，停止。当线路中出现短路、过载、漏电、断相时，能自动切断电源，从而达到保护电机及线路的目的。2、使用条件：1)海拔高度不超过2000米(气压80KPa～110KPa)；2)环境温度为一5℃一400C；3)空气相对湿度不大于95％(+250C)；4)无强烈颠簸振动的地方；5)与垂直面的倾斜度不大于15。；6)含有爆炸危险气体(甲烷)和煤尘，但无足以腐蚀金属和破坏绝缘的气体及蒸汽的地方；7)无滴水的地方；8)污染等级：3级；9)安装类别：III类二、主要技术特征：型号QBZ-80DQBZ-120DQBZ-200D额定电压1140V／660V1140V／660V1140V／660V额定电流80A120A250A最大分断能力3000A3000A4500A电寿命丰触头电寿命AC一4类别不低于3X104机械寿命100万次工作制长期保护功能采用JDB电机综合保护器，性能可见下表JDB保护动作性能序号保护内容额定电流倍数动作时间起始状态复位方式复位时间1234过载保护1．051．21．562h不动作5-20min1—3min8一18s/热态热态冷态/自动/30s—3min5断相保护1．05小于3min从0．6倍刻度电流电平开始自动30s—3min6短路保护8—10200-400ms从零电流电平开始手动/7漏电闭锁电机工作电压1140V时，一相对地绝缘电阻低于(40+8)K拒绝起动电机工作电压660V时，一相对地绝缘电阻低于(22+5)K拒绝起动漏地检测电流小于2mA注：表中(1)“热态”：是指保护器的电流互感器一次侧已通过额定电流，保护器已处稳定状态。“冷态”，是指保护器的电流互感器一次侧原来未过电流。三、外形尺寸、重量四、结构概述开关的结构呈圆形，连接在撬型底座上，隔爆外壳由接线腔和主腔组成。l、接线腔：主要安装电源线和负载线及控制回路的接线端子，接线腔两侧有进线喇叭口，前壁有两个控制回路出线喇叭口。型号QBZ——80DQBZ一120DQBZ——200D外形尺寸A700B630C385A760B630C515A760B630C535重量105kg128kg148kg2、主腔：由壳底和前盖组成，它是一种转盖式结构，主腔内装有机芯，正面装有真空接触器，JDB电机综合保护器，Rc阻容吸收回路和一只熔断器，反面装有控制变压器，换相隔离开关和按钮开关及操作换相开关的机构，机芯安装在壳体内必须使按钮开关和壳体的“起动”“停止”按钮正对，且间隙在l～3mm，换向开关的操作机构与壳体的把手联动机构互相配合，从而通过外部把手操作按钮及联锁杆，来实现对开关起动、停止及联锁控制，当打开起动器时，必须先按动停止按钮，使之处于断电状态，把手处于垂直向下位置转动联锁杆，使之销住把手(防止误操作)，转动盖子即可打开，当要关闭起动器时，转动盖子，使盖子的法兰边上缺口与联锁杆正对，转动联锁杆，锁住盖子至手能活动为止，即可操作起动器。五、起动器的主要元件1、真空接触器，它是起动器的核心元件，用于接通和分断被控回路，故障时分断电流。它与空气接触器相比，具有分断能力强；电气与机械寿命高，灭弧迅速，电弧不外露，体积小，重量轻，在其工作寿命期限内不要维修,并配有两对常闭，两对常开辅助触头，以满足使用需要。2、JDB型电机综合保护器，它是一电子保护器件，完成对电机的短路、过载、断相、漏电等的故障保护，并有自检档位。3、阻容吸收装置：用于吸收在起动器正常或故障分断时所产生的浪涌电压和浪涌电流，保护电气设备和电缆的安全。试验证明装设阻容吸收装置后,可有效地保护电气设备。4、控制变压器：主要为控制回路提供电源，其初级为1140V、660V两个接线端了，次级为36V。5、隔离换向开关：主要功能是对电源隔离及相序进行控制。六、工作原理保护器由传感组件、保护插件和面板等组成。面...
