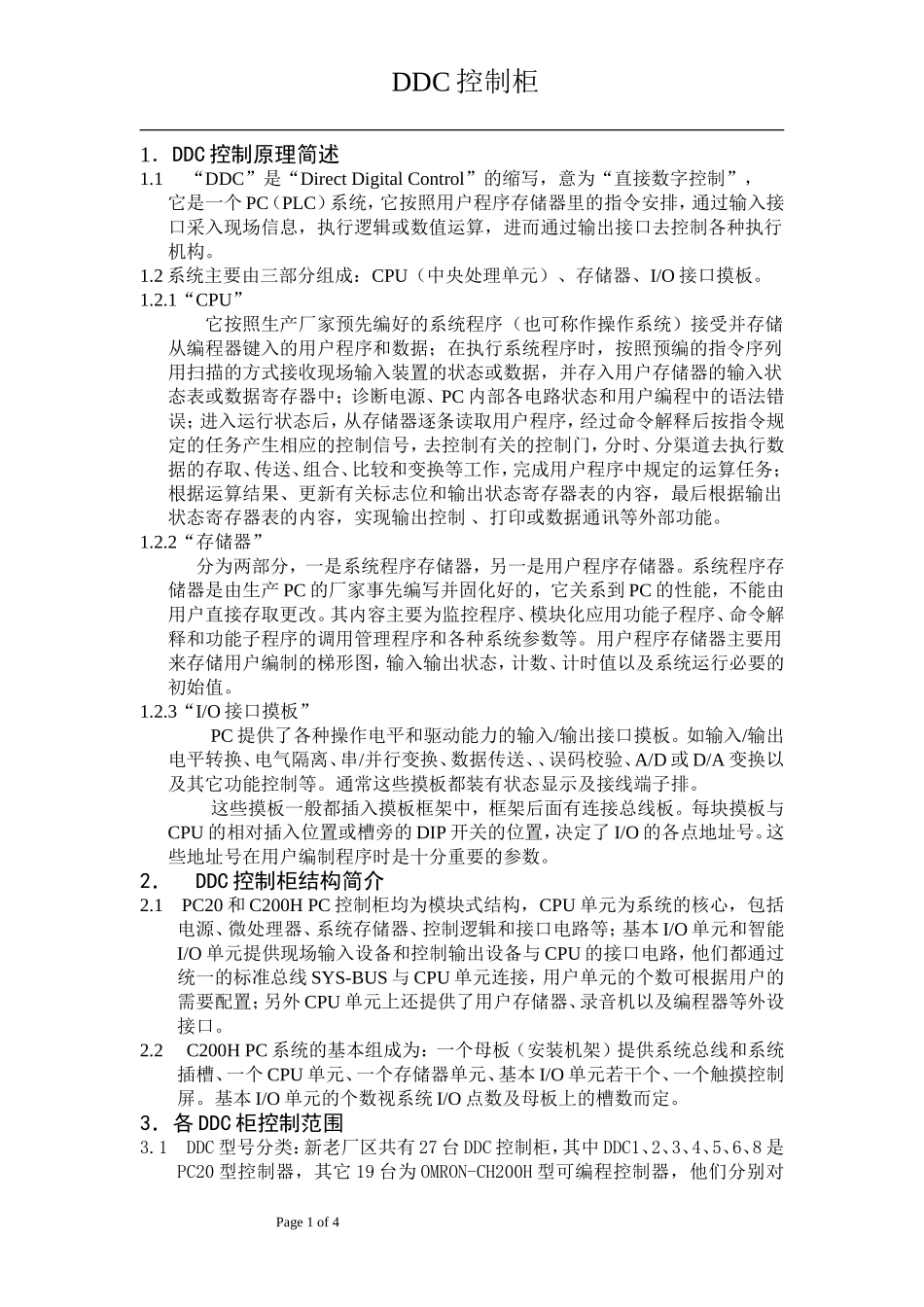

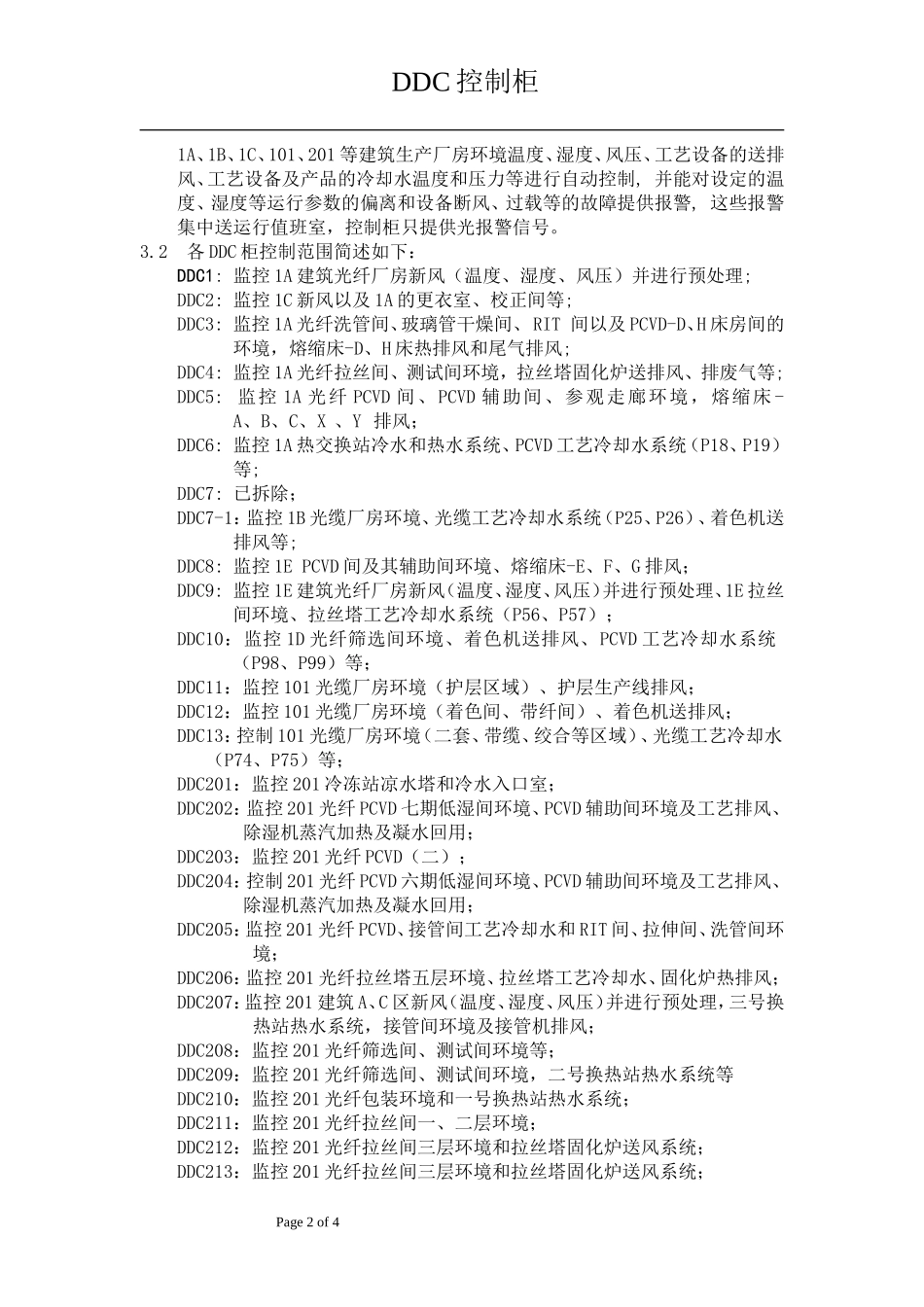

DDC控制柜1．DDC控制原理简述1.1“DDC”是“DirectDigitalControl”的缩写，意为“直接数字控制”，它是一个PC（PLC）系统，它按照用户程序存储器里的指令安排，通过输入接口采入现场信息，执行逻辑或数值运算，进而通过输出接口去控制各种执行机构。1.2系统主要由三部分组成：CPU（中央处理单元）、存储器、I/O接口摸板。1.2.1“CPU”它按照生产厂家预先编好的系统程序（也可称作操作系统）接受并存储从编程器键入的用户程序和数据；在执行系统程序时，按照预编的指令序列用扫描的方式接收现场输入装置的状态或数据，并存入用户存储器的输入状态表或数据寄存器中；诊断电源、PC内部各电路状态和用户编程中的语法错误；进入运行状态后，从存储器逐条读取用户程序，经过命令解释后按指令规定的任务产生相应的控制信号，去控制有关的控制门，分时、分渠道去执行数据的存取、传送、组合、比较和变换等工作，完成用户程序中规定的运算任务；根据运算结果、更新有关标志位和输出状态寄存器表的内容，最后根据输出状态寄存器表的内容，实现输出控制、打印或数据通讯等外部功能。1.2.2“存储器”分为两部分，一是系统程序存储器，另一是用户程序存储器。系统程序存储器是由生产PC的厂家事先编写并固化好的，它关系到PC的性能，不能由用户直接存取更改。其内容主要为监控程序、模块化应用功能子程序、命令解释和功能子程序的调用管理程序和各种系统参数等。用户程序存储器主要用来存储用户编制的梯形图，输入输出状态，计数、计时值以及系统运行必要的初始值。1.2.3“I/O接口摸板”PC提供了各种操作电平和驱动能力的输入/输出接口摸板。如输入/输出电平转换、电气隔离、串/并行变换、数据传送、、误码校验、A/D或D/A变换以及其它功能控制等。通常这些摸板都装有状态显示及接线端子排。这些摸板一般都插入摸板框架中，框架后面有连接总线板。每块摸板与CPU的相对插入位置或槽旁的DIP开关的位置，决定了I/O的各点地址号。这些地址号在用户编制程序时是十分重要的参数。2．DDC控制柜结构简介2.1PC20和C200HPC控制柜均为模块式结构，CPU单元为系统的核心，包括电源、微处理器、系统存储器、控制逻辑和接口电路等；基本I/O单元和智能I/O单元提供现场输入设备和控制输出设备与CPU的接口电路，他们都通过统一的标准总线SYS-BUS与CPU单元连接，用户单元的个数可根据用户的需要配置；另外CPU单元上还提供了用户存储器、录音机以及编程器等外设接口。2.2C200HPC系统的基本组成为：一个母板（安装机架）提供系统总线和系统插槽、一个CPU单元、一个存储器单元、基本I/O单元若干个、一个触摸控制屏。基本I/O单元的个数视系统I/O点数及母板上的槽数而定。3．各DDC柜控制范围3.1DDC型号分类：新老厂区共有27台DDC控制柜，其中DDC1、2、3、4、5、6、8是PC20型控制器，其它19台为OMRON-CH200H型可编程控制器，他们分别对Page1of4DDC控制柜1A、1B、1C、101、201等建筑生产厂房环境温度、湿度、风压、工艺设备的送排风、工艺设备及产品的冷却水温度和压力等进行自动控制,并能对设定的温度、湿度等运行参数的偏离和设备断风、过载等的故障提供报警,这些报警集中送运行值班室，控制柜只提供光报警信号。3.2各DDC柜控制范围简述如下：DDC1:监控1A建筑光纤厂房新风（温度、湿度、风压）并进行预处理;DDC2:监控1C新风以及1A的更衣室、校正间等;DDC3:监控1A光纤洗管间、玻璃管干燥间、RIT间以及PCVD-D、H床房间的环境，熔缩床-D、H床热排风和尾气排风;DDC4:监控1A光纤拉丝间、测试间环境，拉丝塔固化炉送排风、排废气等;DDC5:监控1A光纤PCVD间、PCVD辅助间、参观走廊环境，熔缩床-A、B、C、X、Y排风；DDC6:监控1A热交换站冷水和热水系统、PCVD工艺冷却水系统（P18、P19）等;DDC7:已拆除；DDC7-1：监控1B光缆厂房环境、光缆工艺冷却水系统（P25、P26）、着色机送排风等;DDC8:监控1EPCVD间及其辅助间环境、熔缩床-E、F、G排风；DDC9:监控1E建筑光纤厂房新风（温度、湿度、风压）并进行预处理、1E拉丝间环境、拉丝塔工艺冷却水系统（P56、P57）；DDC10：监控1D光纤筛选间环境、着色机送排风、PCVD工艺冷却水系统（P98、P...
