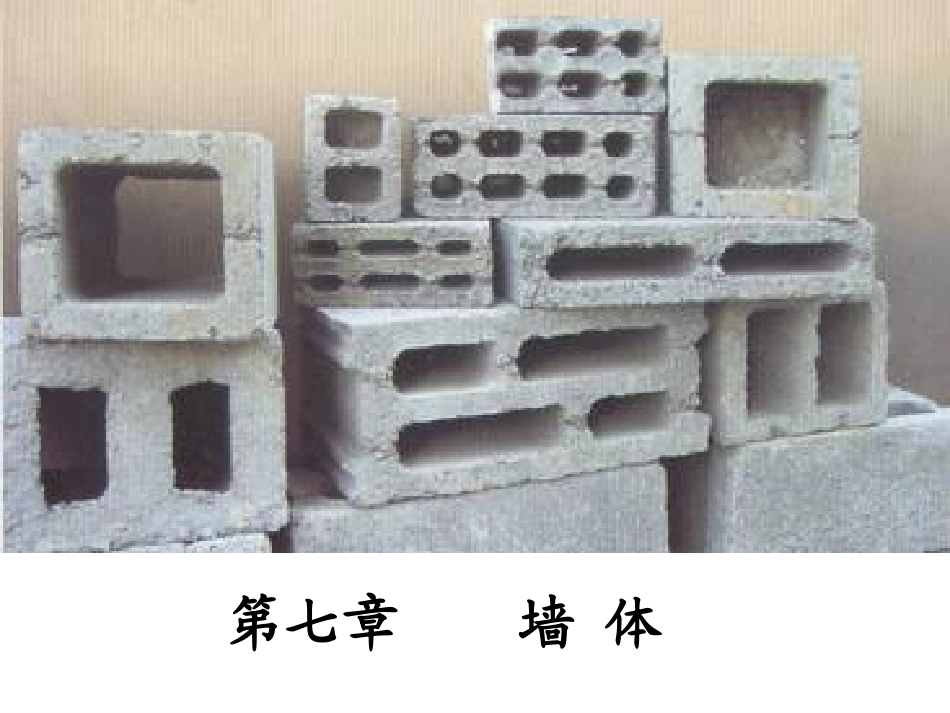

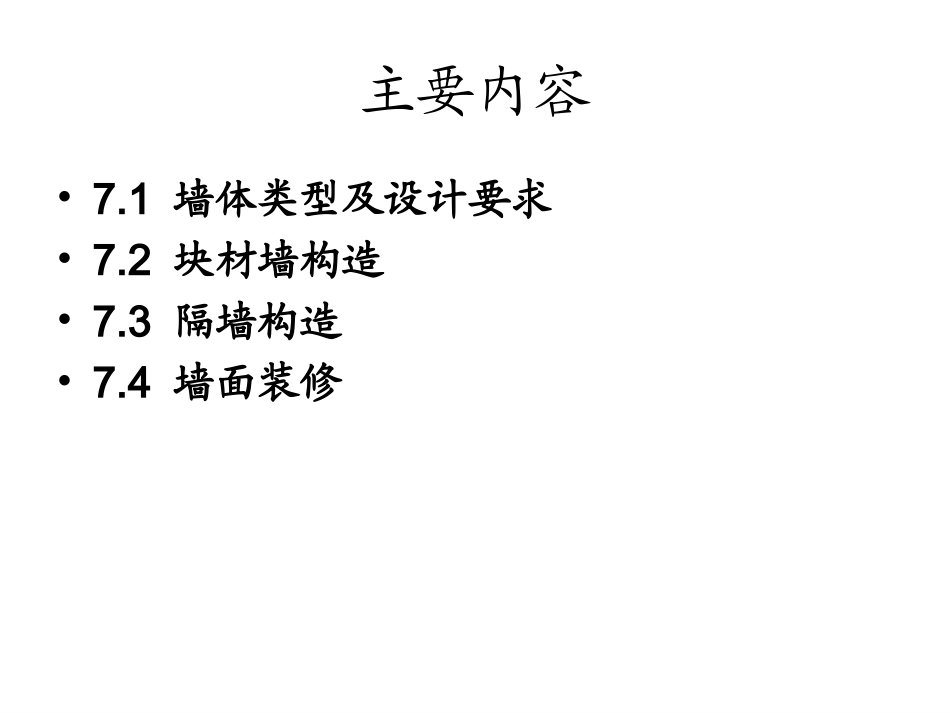

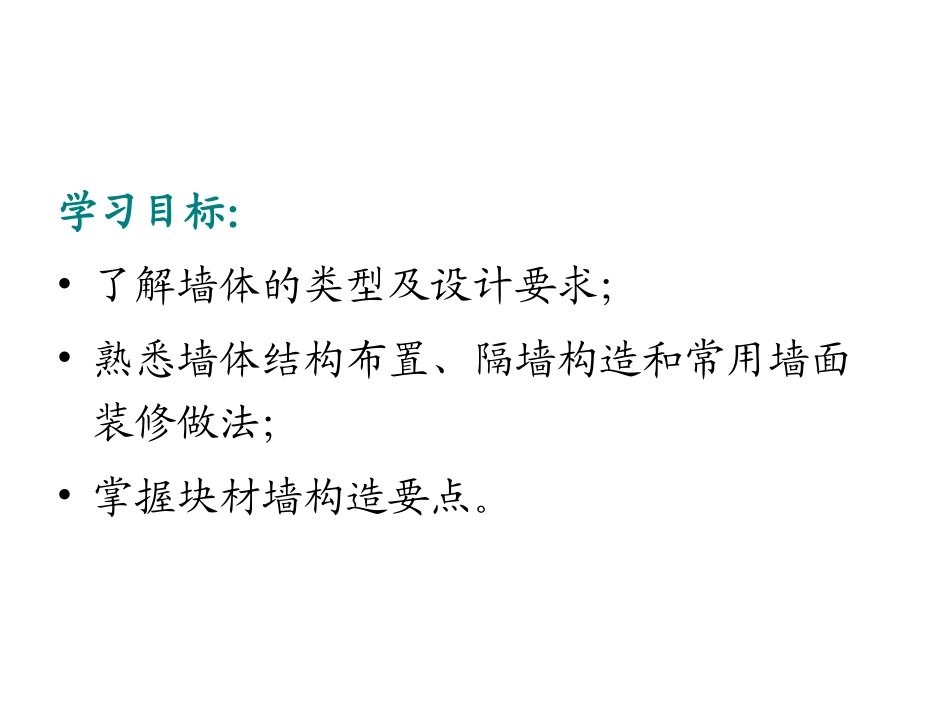

第七章墙体主要内容•7.1墙体类型及设计要求•7.2块材墙构造•7.3隔墙构造•7.4墙面装修学习目标：•了解墙体的类型及设计要求；•熟悉墙体结构布置、隔墙构造和常用墙面装修做法；•掌握块材墙构造要点。7.1墙的类型与设计要求7.1.1墙体的类型1、按位置和方向分：外墙：位于建筑物四周的墙内墙：位于建筑物内部的墙横墙：沿建筑物横向布置的墙纵墙：沿建筑物纵向布置的墙横墙纵墙窗间墙窗下墙2、按墙体受力特点分：承重墙：凡直接承受上部屋顶、楼板传来的荷载的墙；非承重墙：凡不承受上部传来的荷载的墙。非承重墙包括隔墙、填充墙和幕墙等。•填充墙：框架结构中填充在柱子之间的墙•幕墙：悬挂于外部骨架或楼板间的轻质外墙外部的填充墙和幕墙不承受上部楼板层和屋顶的荷载，却承受风荷载和地震荷载。填充墙3、按材料不同分：砖墙、石墙、土墙、混凝土墙、组合墙目前多种材料结合的组合墙和利用工业废料发展墙体材料是墙体改革的新课题。夯土墙砖墙石砌墙4、按构造方式墙体分为：实体墙：由单一材料组砌而成空体墙：内部有空腔如空斗墙、空心砌块组合墙：有两种或两种以上的材料组成5、按施工方法分：块材墙：用砂浆等胶结材料将砖、砌块、石块等组砌而成的墙体板筑墙：直接在墙体部位竖立模板，在模板内夯筑粘土或浇筑混凝土，经振捣密实而成的墙体装配式板材墙：将工厂生产的大型板材运至现场进行机械化安装而成的墙现场支模墙体（板筑墙）7.1.2墙体结构布置方案1、横墙承重方案2、纵墙承重方案3、纵横墙承重方案4、部分框架承重7.1.3墙体的设计要求1.具有足够的强度和稳定性2.满足保温、隔热等热工方面的要求3.满足隔声要求4.满足防火要求5.适应工业化生产的需要墙体的设计要求1.具有足够的强度和稳定性强度：强度是墙体受荷载的能力。它与所采用的材料、材料的强度等级、施工质量与工艺有关。稳定性：由于墙体是长、高而且薄的构件。确保其稳定性是很重要的。有不少墙体的墙体计算符合设计要求，但因其稳定性不够而遭破坏。增强墙体的稳定性的措施有：增加墙体的厚度、控制高厚比，提高材料的强度等级、增加墙垛、壁柱、圈梁等。墙体的设计要求2.满足保温、隔热等热工方面的要求（1）有保温要求的墙体，须提高其构件的热阻（构件阻止热量传递的能力）。常用措施：增加外墙厚度；选择导热系数小的墙体材料；采取隔蒸汽措施（为防止墙体产生内部凝结，常在墙体的保温层靠高温一侧，即蒸汽渗入的一侧，设置一道隔蒸汽层。）等（2）隔热常用措施：外墙采用浅色而平滑的外饰面；在外墙内部设通风间层；在窗口外侧设置遮阳设施；种植攀缘植物使之遮盖整个外墙隔蒸汽层一般采用沥青、卷材、隔汽涂料以及铝箔等防潮、防水材料。墙体的设计要求3.隔声的要求常用措施：加强墙体的密缝处理；增加墙体密实性及厚度；采用有空气间层或多孔性材料的夹层墙，提高墙体减振的和吸音能力；利用垂直绿化降噪。7.2块材墙构造7.2.1砖墙构造砖墙是由砖和砂浆按一定的规律和砌筑方式组合成的砖砌体，其材料是砖和砂浆。1.砖砖墙材料的分类：•按材料分有粘土砖、炉渣砖、灰砂砖、粉煤灰砖等；•按生产工艺分为烧结砖和非烧结砖。一、砖墙材料及规格(1)烧结普通砖是指没有孔洞或孔洞孔洞率小于15%的砖墙，可用于承重、非承重部位。•烧结普通砖的规格为240mm×115mm×53mm砖的标号:MU30、MU25、MU20、MU15、MU10、MU7.5、MU5为适应建筑模数及节能的要求等，近年来开发了许多砖型，如空心砖、多孔砖等。实心粘土砖混凝土空心砌块多孔粘土砖粉煤灰硅酸盐砌块（2）烧结多孔砖、空心砖•多孔砖是指孔洞率大于等于15%，孔的直径小、数量多的砖，可用于承重、非承重部位。（常用砌筑6层以下的承重墙）•空心砖是指孔洞率大于15%，孔的尺寸大，数量少的砖，只能用于非承重部位。烧结多孔砖•烧结多孔砖为大而有孔的直角六面体，孔多而小，孔洞率不小于15％。•烧结多孔砖主要用于承重部位，砌筑时孔洞垂直于受压面。烧结多孔砖的生产工艺同烧结普通砖。•具有表观密度小，节省原料、燃料，保温隔热性好等优点。作为一种轻质高强的墙体材料，已被逐步推广使用。烧结多孔砖的强度等级分为MU30、MU25、MU20、...
