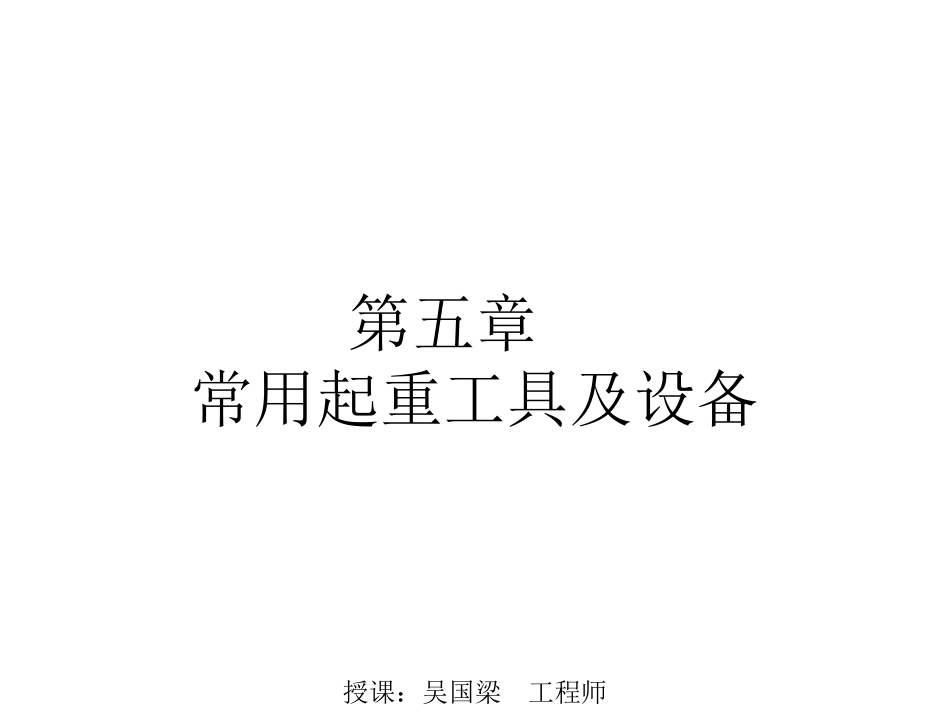

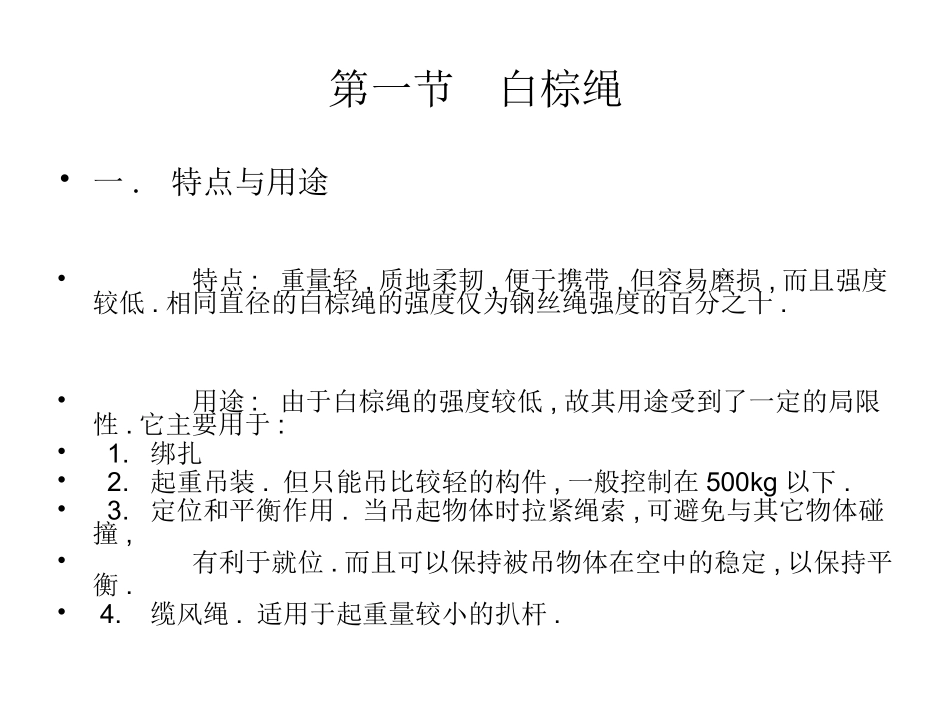

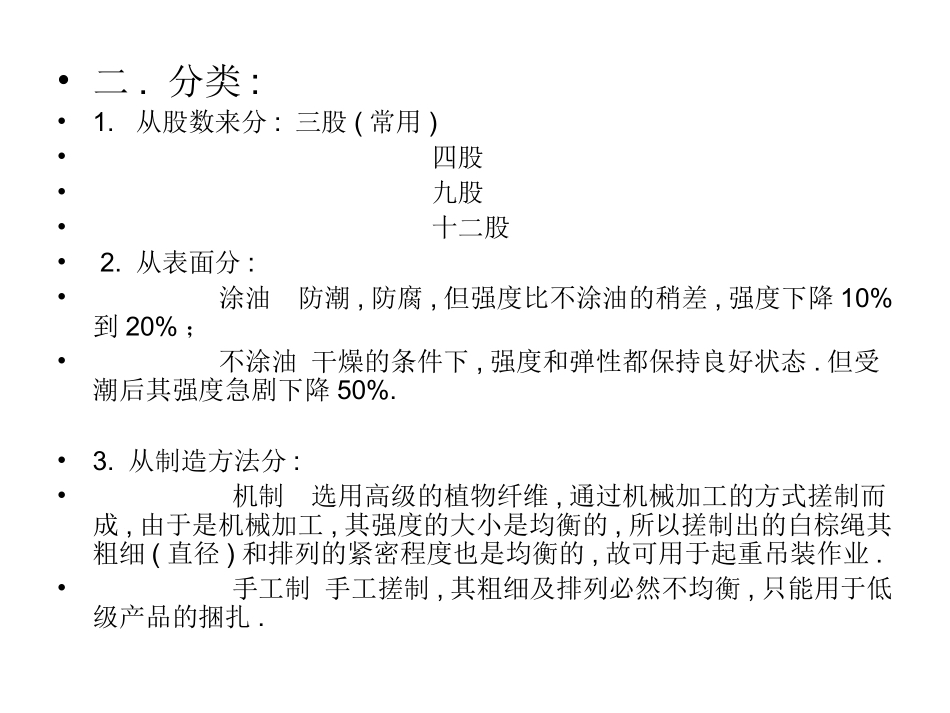

第五章常用起重工具及设备授课：吴国梁工程师第一节白棕绳•一.特点与用途•特点:重量轻,质地柔韧,便于携带,但容易磨损,而且强度较低.相同直径的白棕绳的强度仅为钢丝绳强度的百分之十.•用途:由于白棕绳的强度较低,故其用途受到了一定的局限性.它主要用于:•1.绑扎•2.起重吊装.但只能吊比较轻的构件,一般控制在500kg以下.•3.定位和平衡作用.当吊起物体时拉紧绳索,可避免与其它物体碰撞,•有利于就位.而且可以保持被吊物体在空中的稳定,以保持平衡.•4.缆风绳.适用于起重量较小的扒杆.•二.分类:•1.从股数来分:三股(常用)•四股•九股•十二股•2.从表面分:•涂油防潮,防腐,但强度比不涂油的稍差,强度下降10%到20%；•不涂油干燥的条件下,强度和弹性都保持良好状态.但受潮后其强度急剧下降50%.•3.从制造方法分:•机制选用高级的植物纤维,通过机械加工的方式搓制而成,由于是机械加工,其强度的大小是均衡的,所以搓制出的白棕绳其粗细(直径)和排列的紧密程度也是均衡的,故可用于起重吊装作业.•手工制手工搓制,其粗细及排列必然不均衡,只能用于低级产品的捆扎.•三.受力计算•1.破断拉力F=5d2(kg)•d-白棕绳直径(mm)•2.允许拉力p=F/K=5d2/10=0.5d2(kg)k-安全系数(k>1)•四.计算举例•例一.求d=20mm白棕绳的破断拉力?•例二.求d=30mm白棕绳的允许拉力?•例三.________破断拉力________kg•________允许拉力________kg•五.尼龙绳,涤纶绳•1.用途:吊装精加工件,高光洁度件以及软金属制品.•2.特点:•(1)五防防潮.吸水性能好,吸水率只有4%•防腐•防淋•防蛀•防虫咬•(2)五耐耐油•耐酸•耐温•耐磨•耐湿•(3)弹性好弹性伸长率可达40%•(4)强度高,比白棕绳要高得多(翻倍)•3.受力计算••1.破断拉力F=11d2(kg)•d-尼龙绳直径(mm)••2.允许拉力p=F/k=1.1d2(kg)•k-安全系数(k>1)•六.使用注意事项•1.严禁超载使用•2.不准在地上或粗糙的物件上拖拉磨擦•3.表面应尽量避免损伤:•(1)均匀磨损不超过直径的30%•(2)局部压伤不超过同截面直径的10%•(3)应防止受潮及避免高温烘烤•(4)不得与化学介质直接接触,防止酸碱腐蚀•4.加好衬垫,防止与棱角快口直接接触•5.有绳结的白棕绳不能穿过滑车•6.使用滑轮时:•(1)D轮>10d绳(滑轮直径应大于白棕绳直径的10倍)•(2)绳槽半径R>3/4d绳;(绳槽半径应大于白棕绳直径的3/4倍•(3)一般应使用木质滑轮.(若使用金属滑轮应符合上述要求)•7.机动的起重机械不得使用白棕绳•七.编打绳结•1.三项基本要求:牢靠;结扣迅速解扣容易;减少对绳子损伤.•2.十个结会熟练编打.•(1)死结(加圈死结)•••(2)牛桩结(8字结)•••(3)平结(活结)•••(4)压结•••(5)抬缸结•••(6)海员结(水手结)•••••(7)跳板结•••(8)杠棒结•••••(9)蝴蝶结••••(10)油瓶结•八.报废标准•1.断股,割伤,松散•2.磨损达1/3•3.纤维老化•4.化学介质及高温烘烤•5.严重弯折及扭曲•6.受潮发霉•7.有死结•8.带有红色警戒线吊带的警戒线裸露第二节钢丝绳•一.用途与性能•1.用途:•(1)吊索(千斤绳)--工具•(2)器具:钢丝绳是起重机械必不可少的一个重要组成部分.•2.性能:•(1)重量轻,强度高,弹性大.•(2)能承受冲击载荷.•(3)破损之前有预兆.•(4)安全可靠性大.•(5)成本低.•(6)刚性大.••二.结构和分类•1.结构:••(1)子绳(股)•(2)绳芯•(3)绳股(园股)••绳芯种类:•纤维芯--麻芯,棉芯.用于普通起重吊装•无机芯--石棉芯.用于热加工件吊装•金属芯--钢丝芯.用于高强度+热吊装•绳芯作用:•1.储油,防止锈蚀;•2.润滑钢丝,减少摩擦,延长使用寿命;•3.承受冲击载荷;•4.保持形状稳定•2.分类:•(1)按股数分--单股,四股,六股(起重用).八股及十八股•(2)按形状分--园股(常用),异形股(三角形,椭园形,扁园形等)•(3)按绕制方法分--同向绕(顺绕),有左右之分,寿命长,易松散;•--交互绕(交绕),也有左右之分,寿命短,不易松散.•--混合绕,虽具有上述两种的优点,但制造工艺复杂,成本太高,不能推广使用.所以我们平时常用的是交绕钢丝绳.•(4)按抗拉强度分--有五种(140,155,170,185,200kg/mm2)•(5)按钢丝表面分--光面钢丝绳(普通吊装)•--镀锌钢丝绳(镀层较厚为甲镀用于强...
