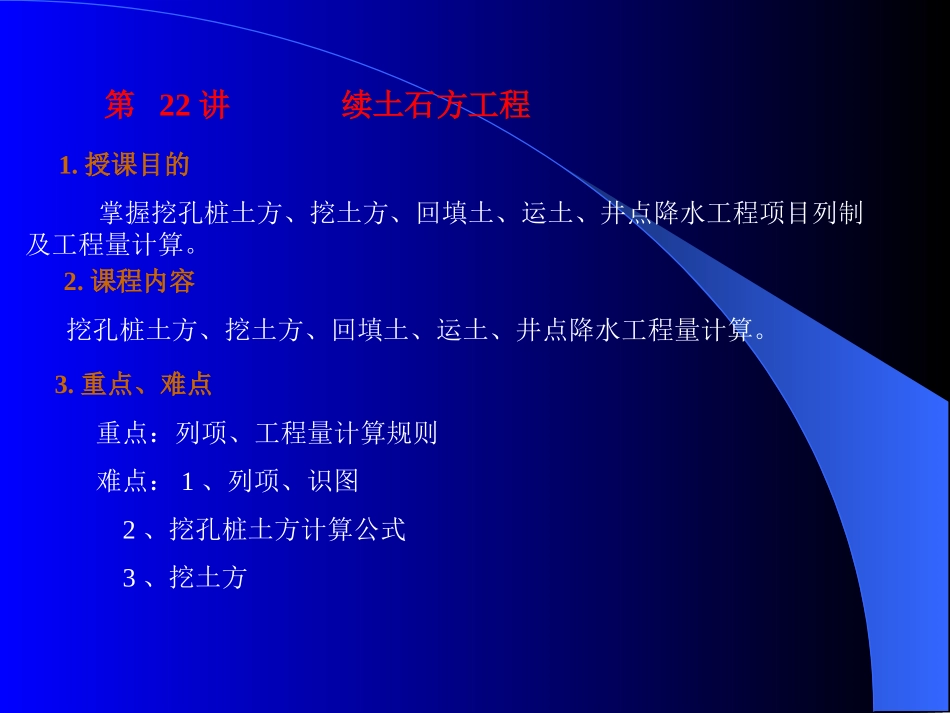

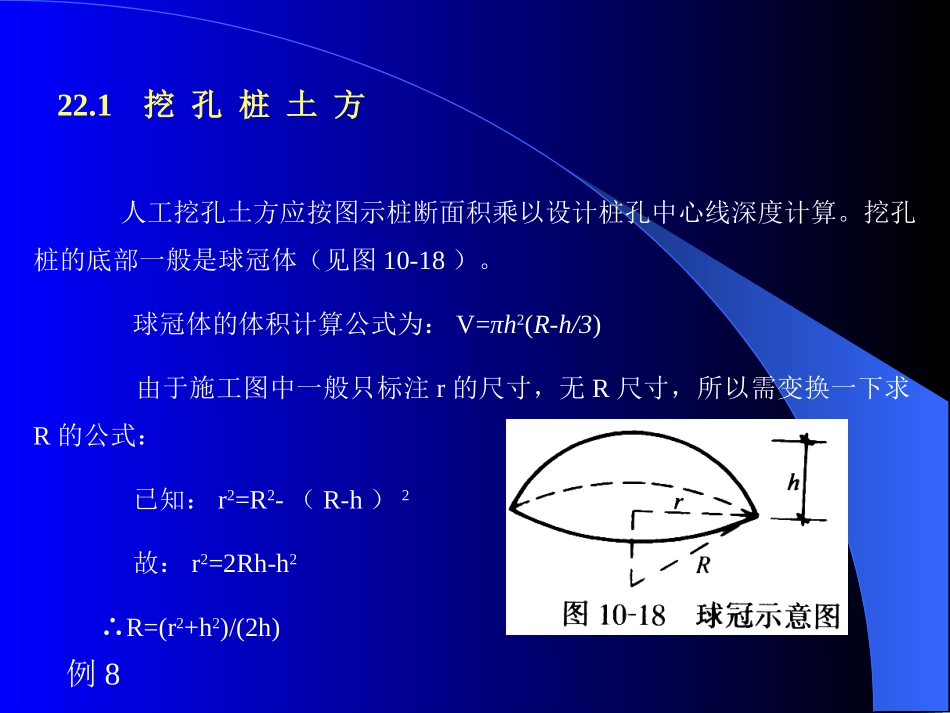

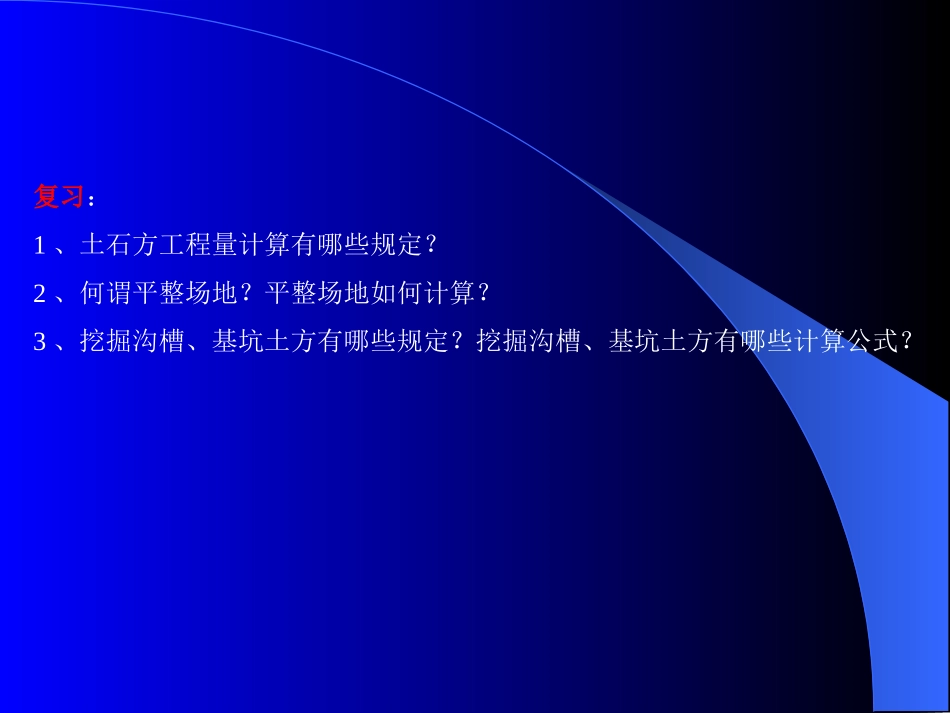

复习：1、土石方工程量计算有哪些规定？2、何谓平整场地？平整场地如何计算？3、挖掘沟槽、基坑土方有哪些规定？挖掘沟槽、基坑土方有哪些计算公式？第22讲续土石方工程1.授课目的掌握挖孔桩土方、挖土方、回填土、运土、井点降水工程项目列制及工程量计算。2.课程内容挖孔桩土方、挖土方、回填土、运土、井点降水工程量计算。3.重点、难点重点：列项、工程量计算规则难点：1、列项、识图2、挖孔桩土方计算公式3、挖土方22.1挖孔桩土方人工挖孔土方应按图示桩断面积乘以设计桩孔中心线深度计算。挖孔桩的底部一般是球冠体（见图10-18）。球冠体的体积计算公式为：V=πh2(R-h/3)由于施工图中一般只标注r的尺寸，无R尺寸，所以需变换一下求R的公式：已知：r2=R2-（R-h）2故：r2=2Rh-h2∴R=(r2+h2)/(2h)例8例8根据图10-19中的有关数据和上述计算公式，计算挖孔桩土方工程量。解（1）桩身部分V=3.1416×（1.15/2）2×10.90=11.32m3（2）圆台部分V=1/3πh（r2+R2+rR）=1/3×3.1416×1.0[（0.80/2）2+（1.20/2）2+0.80/2×1.20/2]=1.047×（0.16+0.36+0.24）=1.047×0.76=0.80m3（3）球冠部分R=[（1.20/2）2+（0.20）2]/（2×0.20）=0.40/0.40=1.0mV=πh2（R-h/3）=3.1416×（0.20）2×（1.0-0.20/3）=0.12m3∴挖孔桩体积=11.32+0.80+0.12=12.24m322.2挖土方1、横截面计算法V=[（F1+F2）/2]×L式中：V—相邻两截面间土方量（m3）F1、F2—相邻两截面的填、挖方截面（m2）计算公式见下表L—相邻两截面的距离（m）挖土方是指不属于沟槽、基坑和平整场地厚度超过±30cm按土方平衡竖向布置图的挖方。建筑工程中竖向布置平整场地，常有大规模土方工程。所谓大规模土方工程系指一个单位工程的挖方或填方工程分别在2000立方米以上的及无砌筑管道沟的挖土方。其土方量，常用的方法有横截面计算法和方格网计算法两种。2、方格网计算法在一个方格网内同时有挖土和填土时（挖土地段冠以“+”号，填土地段冠以“-”号），应求出零点（即不填不挖点），零点相连就是划分挖土和填土的零界线（见图10-20）。计算零点可采用以下公式：x=[h1/(h1+h4)]×α式中：x—施工标高至零界点的距离；h1+h4—挖土和填土的施工标高；α—方格网的每边长度。方格网内的土方工程量计算，有下列几个公式：①四点均为填土或挖土（见图10-21）。公式为：±V=(h1+h2+h3+h4)÷4×a2式中±V—为填土或挖土的工程量（m3）h1、h2、h3、h4—施工标高（m）a—方格网的每边长度（m）②二点为挖土和二点为填土（见图10-22）。公式为：+V={(h1+h2)2/[4(h1+h2+h3+h4)]}×a2-V={(h3+h4)2/[4(h1+h2+h3+h4)]}×a2③三点挖土和一点填土或三点填土一点挖土（见图10-23）。公式为：+V={h23/[6(h1+h2)(h2+h3)]}×a2-V=+V+(a2/6)×(2h1+2h2+h4-h3）④二点挖土和二点填土成对角形（见图10-24）。中间一块即四周为零界线，就不挖不填，所以只要计算四个三角锥体，公式为：±V=1/6×底面积×施工标高以上土方工程量计算公式，是假设在自然地面和设计地面都是平面的条件，但自然地面很少符合实际情况的，因此计算出来的土方工程量会有误差，为了提高计算的精确度，应检查一下计算的精确程度，用K值表示：K=(h2+h4)/(h1+h3)上式即方格网的二对角点的施工标高总和的比例。当K=0.75~1.35时，计算精确度为5%；K=0.80~1.20时，计算精确度为3%；一般土方工程量计算的精确度为5%。例9例9某建设工程场地大型土方方格网图（见图10-25）。a=30m，括号内设计标高，无括号为地面实测标高，单位均为m。a.求施工标高：施工标高=地面实测标高-设计标高（见图10-26）b．求零线：先求零点，图中已知1和7为零点，尚需求8~13；9~14，14~15线上的零点，如8~13线上的零点为：x=（ah1）/(h1+h2)=(30×0.16)/(0.26+0.16)=11.4另一段为a-x=30-11.4=18.6求出零点后，连接各零点即为零线，图上折线为零线，以上为挖方区，以下为填方区。c．求土方量：计算见表10-7。22.3回填土22.3.1沟槽、基坑回填土见图10-27。计算公式：V=挖方体积-设计室外地坪以下埋设砌筑物或V=挖方体积-基础垫层体积-砖基础体积+高出设计室外地坪砖基础体积22.3.2房心回填土见图10-27。计算公式：V=室内...
