板式换热器机组规范VIP免费

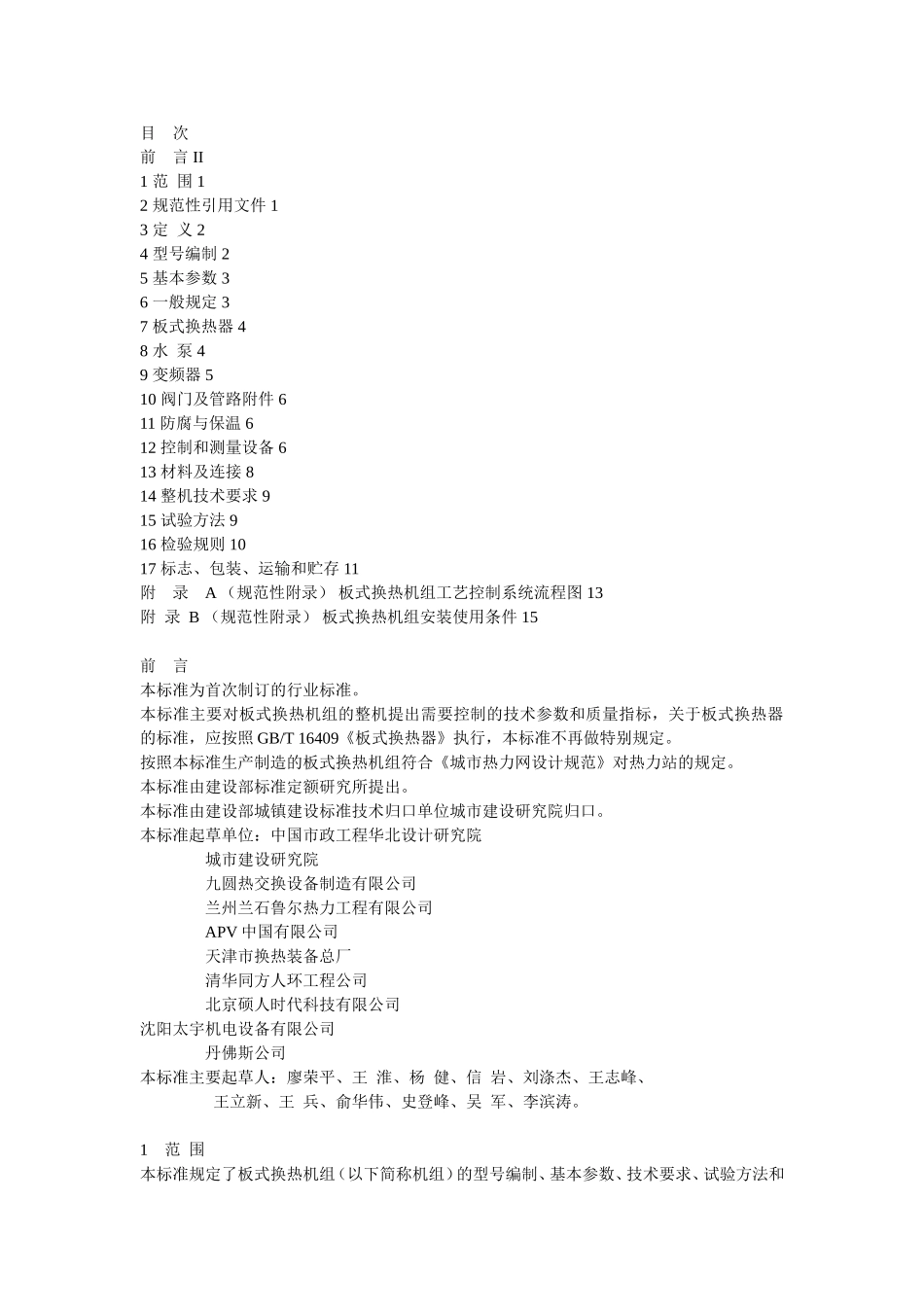

目次前言II1范围12规范性引用文件13定义24型号编制25基本参数36一般规定37板式换热器48水泵49变频器510阀门及管路附件611防腐与保温612控制和测量设备613材料及连接814整机技术要求915试验方法916检验规则1017标志、包装、运输和贮存11附录A（规范性附录）板式换热机组工艺控制系统流程图13附录B（规范性附录）板式换热机组安装使用条件15前言本标准为首次制订的行业标准。本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T16409《板式换热器》执行，本标准不再做特别规定。按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。本标准由建设部标准定额研究所提出。本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。本标准起草单位：中国市政工程华北设计研究院城市建设研究院九圆热交换设备制造有限公司兰州兰石鲁尔热力工程有限公司APV中国有限公司天津市换热装备总厂清华同方人环工程公司北京硕人时代科技有限公司沈阳太宇机电设备有限公司丹佛斯公司本标准主要起草人：廖荣平、王淮、杨健、信岩、刘涤杰、王志峰、王立新、王兵、俞华伟、史登峰、吴军、李滨涛。1范围本标准规定了板式换热机组（以下简称机组）的型号编制、基本参数、技术要求、试验方法和检验规则、标志、包装、运输和贮存要求。本标准适用于供热、空调及生活热水等换热系统中使用的板式换热机组。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700碳素结构钢GB/T707热轧槽钢尺寸、外形、重量及允许偏差GB/T2887电子计算机场地通用规范GB3096城市区域环境噪声标准GB/T4942.2低压电器外壳防护等级GB/T5117碳钢焊条GB/T5657离心泵技术条件GB7251.1低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB/T8163输送流体用无缝钢管GB/T9112钢制管法兰类型与参数GB/T9787热轧等边角钢尺寸、外形、重量及允许偏差GB/T12233通用阀门铁制截止阀与升降式止回阀GB/T12237通用阀门法兰和对焊连接钢制球阀GB/T12238通用阀门法兰和对夹连接蝶阀GB/T12243弹簧直接荷载式安全阀GB12459钢制对焊无缝管件GB/T12668.2调速电气传动系统第二部分一般要求低压交流变频电气传动系统额定值的规定GB12706.1额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定GB12706.2额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第2部分：聚氯乙烯绝缘电力电缆GB12706.3额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯电力电缆GB/T12712蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB/T13384机电产品包装通用技术条件GB/T16409板式换热器GB50015建筑给水排水设计规范GB50054低压配电设计规范GB50174电子计算机机房设计规范GB50236现场设备、工业管道焊接工程施工及验收规范JB/T87管路法兰用石棉橡胶垫片JB/T8680.2三相异步电动机技术条件第2部分Y2-E系列(IP54)三相异步电动机(机座号80～280)JB/T53058管道式离心泵产品质量分等CJJ34城市热力网设计规范CJ128热量表SY/T0407涂装前钢材表面处理规范3定义本标准采用下列定义。3.1板式换热机组Plateheatexchangerunits由板式换热器、水泵、变频器、过滤器、阀门、控制柜、仪表及自动控制系统等组成的整体换热设备。3.2一次侧Primarycircuitside指热量或冷量的提供侧。3.3二次侧Secondarycircuitside指热量或冷量的接收侧。3.4汽—水板式换热机组Steam-waterplateheatexchangerunits一次侧介质为蒸汽、二次侧介质为水的板式换热机组。3.5水—水板式换热机组Water-waterplateheatexchangerunits一次侧、二次侧介质均为水的板式换热机组。4型号编制4.1型号组成及含义4.1.1型号中第1、2位表示机组，用“板式换热器”和“机组”的头两个字“板机”的汉语拼音大写字头BJ表示。4.1.2第3位表示二次侧使用范围：生活热水系统...
