CD型电动葫芦使用说明书VIP免费

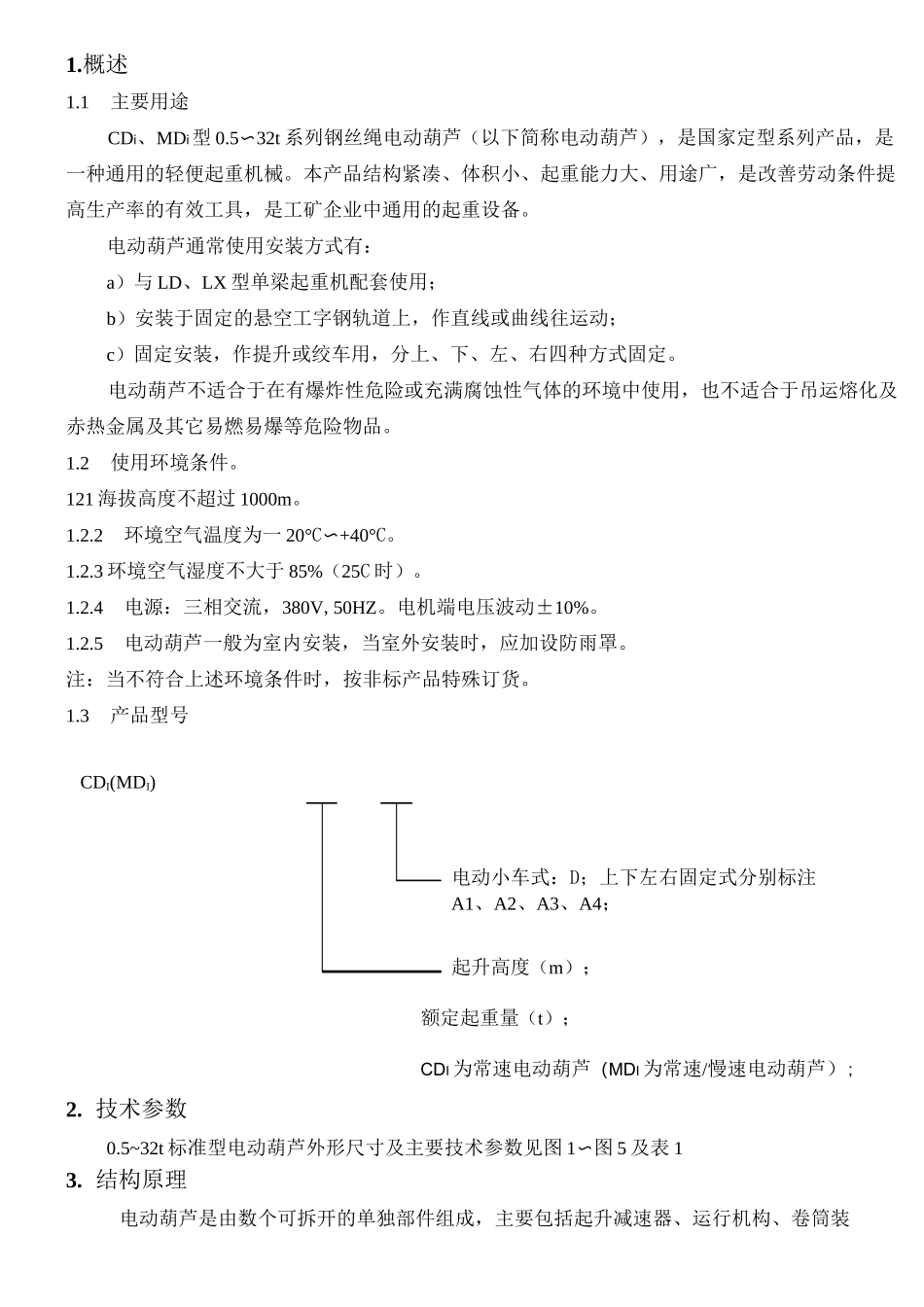

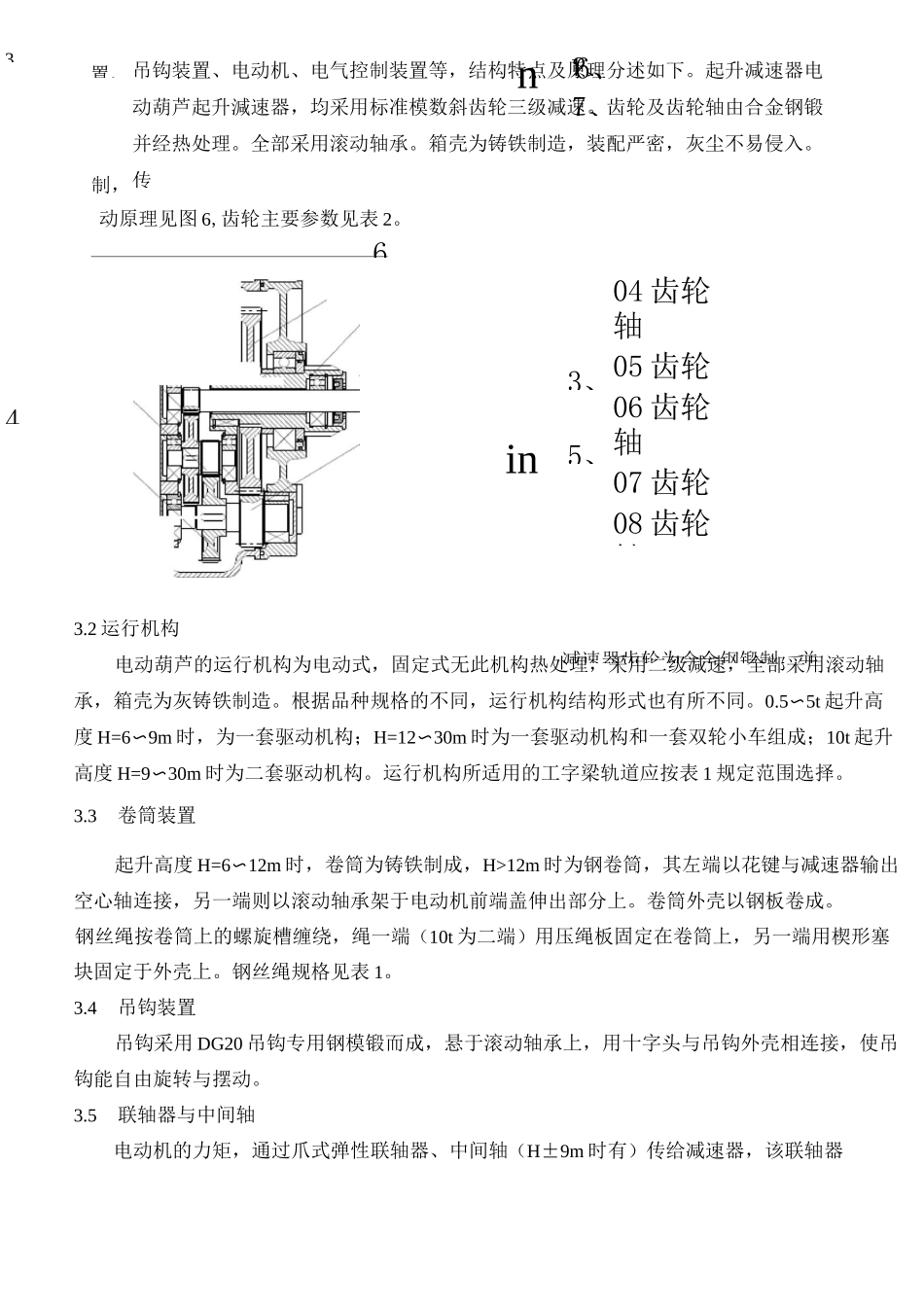

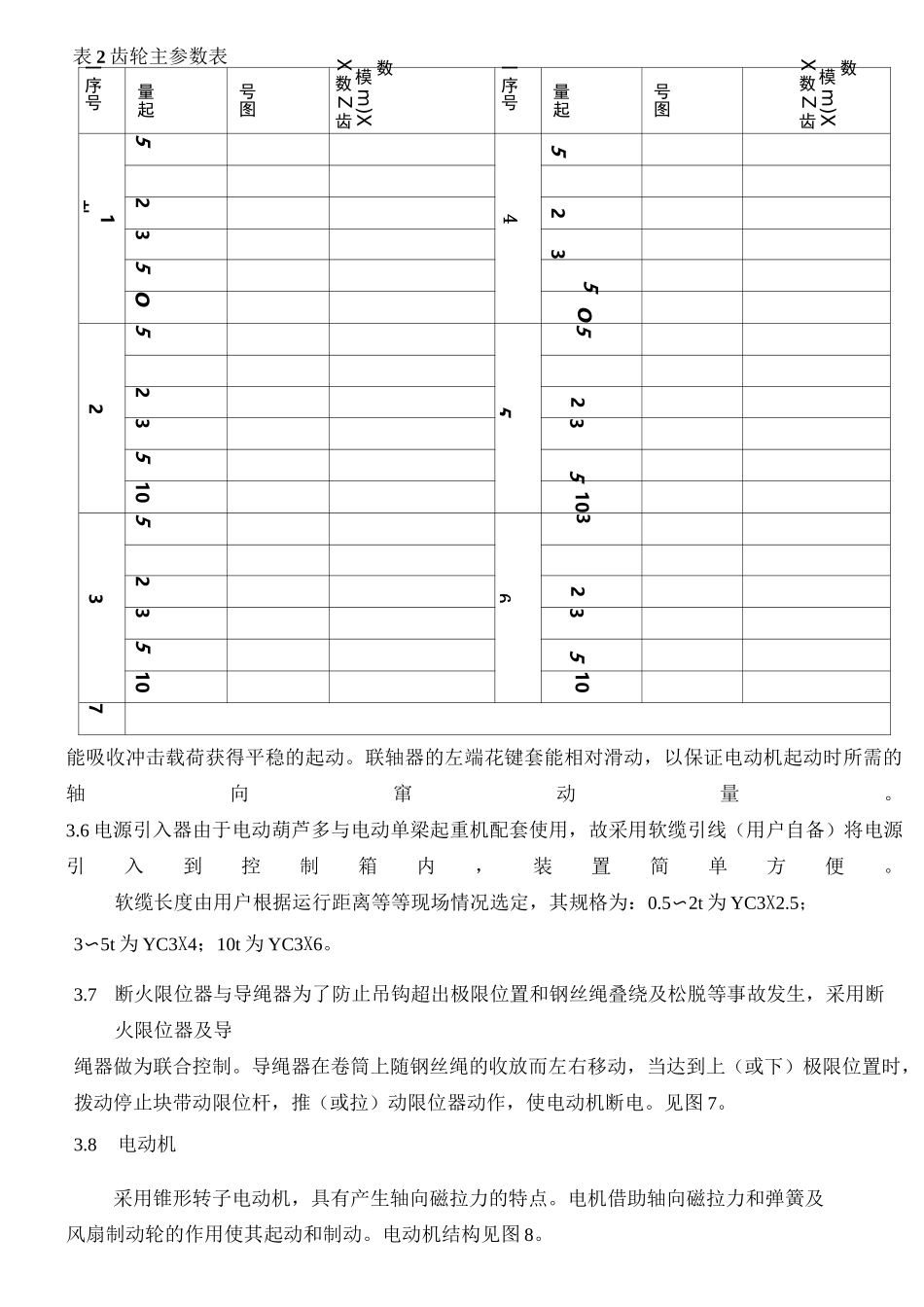

1.概述1.1主要用途CDi、MDi型0.5〜32t系列钢丝绳电动葫芦（以下简称电动葫芦），是国家定型系列产品，是一种通用的轻便起重机械。本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。电动葫芦通常使用安装方式有：a）与LD、LX型单梁起重机配套使用；b）安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c）固定安装，作提升或绞车用，分上、下、左、右四种方式固定。电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。1.2使用环境条件。121海拔高度不超过1000m。1.2.2环境空气温度为一20°C〜+40°C。1.2.3环境空气湿度不大于85%（25C时）。1.2.4电源：三相交流，380V,50HZ。电机端电压波动±10%。1.2.5电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。注：当不符合上述环境条件时，按非标产品特殊订货。1.3产品型号CDI(MDI)电动小车式：D；上下左右固定式分别标注A1、A2、A3、A4；起升高度（m）；额定起重量（t）；CDI为常速电动葫芦（MDI为常速/慢速电动葫芦）;2.技术参数0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1〜图5及表13.结构原理电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装置、3.吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。起升减速器电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。齿轮及齿轮轴由合金钢锻并经热处理。全部采用滚动轴承。箱壳为铸铁制造，装配严密，灰尘不易侵入。传制，动原理见图6,齿轮主要参数见表2。6nin1、2、3、4、5、6、7、04齿轮轴05齿轮06齿轮轴07齿轮08齿轮轴减速器齿轮为合金钢锻制，并3.2运行机构电动葫芦的运行机构为电动式，固定式无此机构热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。根据品种规格的不同，运行机构结构形式也有所不同。0.5〜5t起升高度H=6〜9m时，为一套驱动机构；H=12〜30m时为一套驱动机构和一套双轮小车组成；10t起升高度H=9〜30m时为二套驱动机构。运行机构所适用的工字梁轨道应按表1规定范围选择。3.3卷筒装置起升高度H=6〜12m时，卷筒为铸铁制成，H>12m时为钢卷筒，其左端以花键与减速器输出空心轴连接，另一端则以滚动轴承架于电动机前端盖伸出部分上。卷筒外壳以钢板卷成。钢丝绳按卷筒上的螺旋槽缠绕，绳一端（10t为二端）用压绳板固定在卷筒上，另一端用楔形塞块固定于外壳上。钢丝绳规格见表1。3.4吊钩装置吊钩采用DG20吊钩专用钢模锻而成，悬于滚动轴承上，用十字头与吊钩外壳相连接，使吊钩能自由旋转与摆动。3.5联轴器与中间轴电动机的力矩，通过爪式弹性联轴器、中间轴（H±9m时有）传给减速器，该联轴器表2齿轮主参数表一序号量起号图数模m)XX数Z齿一序号量起号图数模m)XX数Z齿551±2423355OO55225233551010533262335510107能吸收冲击载荷获得平稳的起动。联轴器的左端花键套能相对滑动，以保证电动机起动时所需的轴向窜动量。3.6电源引入器由于电动葫芦多与电动单梁起重机配套使用，故采用软缆引线（用户自备）将电源引入到控制箱内，装置简单方便。软缆长度由用户根据运行距离等等现场情况选定，其规格为：0.5〜2t为YC3X2.5；3〜5t为YC3X4；10t为YC3X6。3.7断火限位器与导绳器为了防止吊钩超出极限位置和钢丝绳叠绕及松脱等事故发生，采用断火限位器及导绳器做为联合控制。导绳器在卷筒上随钢丝绳的收放而左右移动，当达到上（或下）极限位置时，拨动停止块带动限位杆，推（或拉）动限位器动作，使电动机断电。见图7。3.8电动机采用锥形转子电动机，具有产生轴向磁拉力的特点。电机借助轴向磁拉力和弹簧及风扇制动轮的作用使其起动和制动。电动机结构见图8。L制婀費？理liiH4.軸推力轉久财剌勰御制彌讽購9•后魅■轴曲翱量图8锥形转子电动机作用原理如下：当起动时，磁拉力克服弹簧(1)的压力，使转子和与转子连成一体的风扇制动轮(5)产生轴向位移，风扇制动轮上锥形制动环(6)与后端盖(9)脱开，转子自由运转(即工作状态)。当断电后，磁拉力消失，在压力弹簧作用下，风扇制动...
