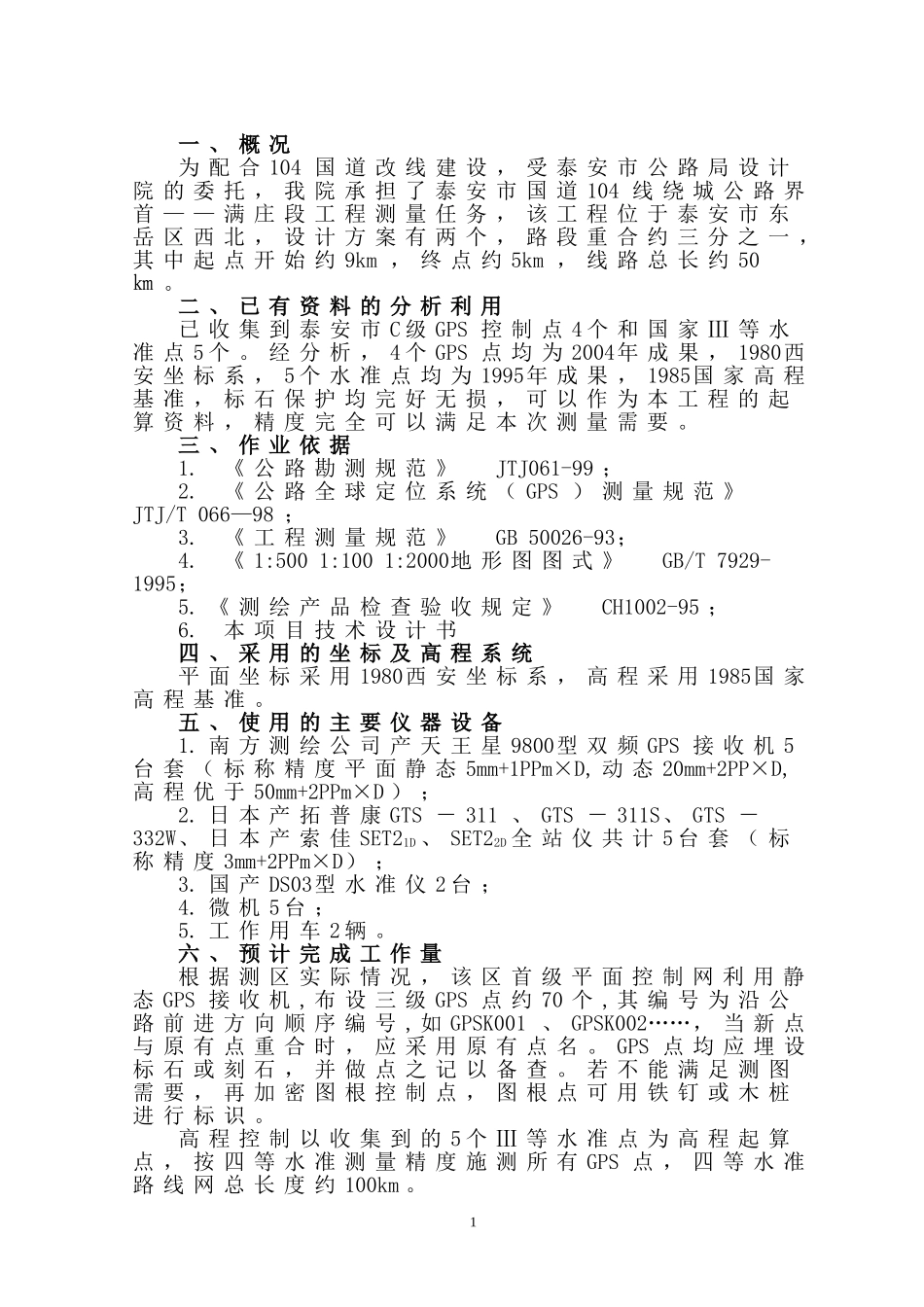

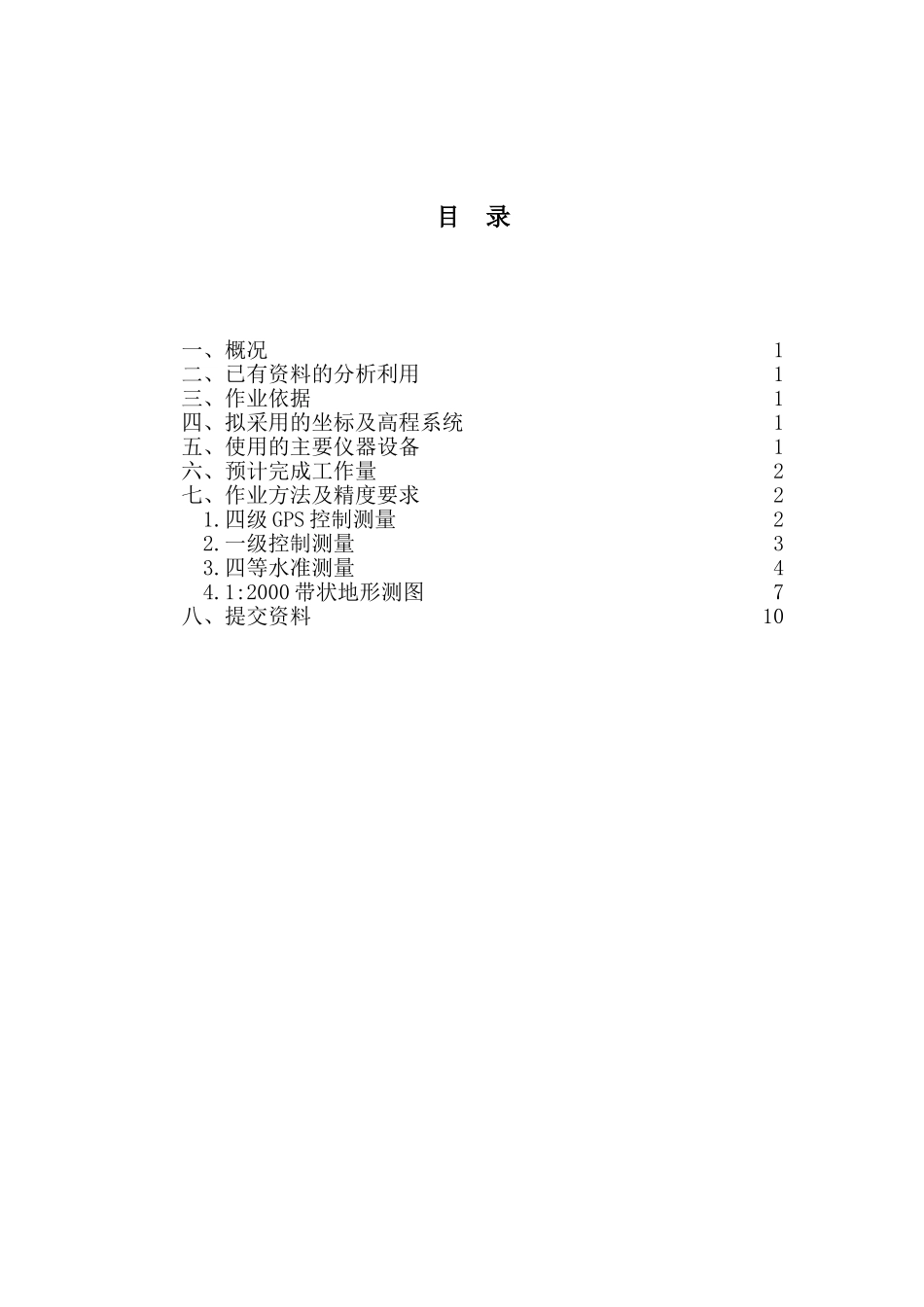

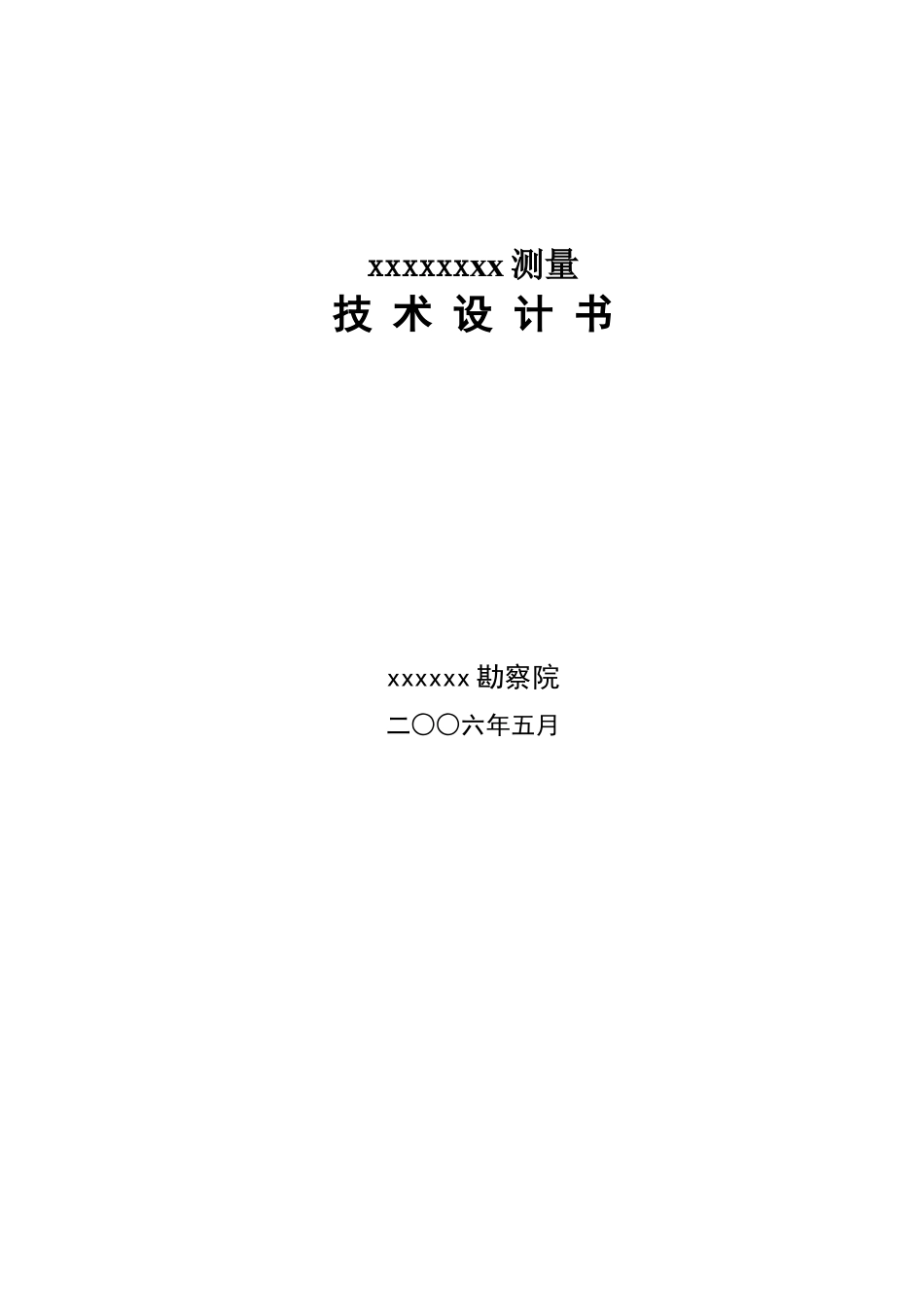

xxxxxxxx测量技术设计书xxxxxx勘察院二○○六年五月目录一、概况1二、已有资料的分析利用1三、作业依据1四、拟采用的坐标及高程系统1五、使用的主要仪器设备1六、预计完成工作量2七、作业方法及精度要求21.四级GPS控制测量22.一级控制测量33.四等水准测量44.1:2000带状地形测图7八、提交资料10一、概况为配合104国道改线建设，受泰安市公路局设计院的委托，我院承担了泰安市国道104线绕城公路界首——满庄段工程测量任务，该工程位于泰安市东岳区西北，设计方案有两个，路段重合约三分之一，其中起点开始约9km，终点约5km，线路总长约50㎞。二、已有资料的分析利用已收集到泰安市C级GPS控制点4个和国家Ⅲ等水准点5个。经分析，4个GPS点均为2004年成果，1980西安坐标系，5个水准点均为1995年成果，1985国家高程基准，标石保护均完好无损，可以作为本工程的起算资料，精度完全可以满足本次测量需要。三、作业依据1.《公路勘测规范》JTJ061-99；2.《公路全球定位系统（GPS）测量规范》JTJ/T066—98；3.《工程测量规范》GB50026-93；4.《1:5001:1001:2000地形图图式》GB/T7929-1995；5.《测绘产品检查验收规定》CH1002-95；6.本项目技术设计书四、采用的坐标及高程系统平面坐标采用1980西安坐标系，高程采用1985国家高程基准。五、使用的主要仪器设备1.南方测绘公司产天王星9800型双频GPS接收机5台套（标称精度平面静态5mm+1PPm×D,动态20mm+2PP×D,高程优于50mm+2PPm×D）；2.日本产拓普康GTS－311、GTS－311S、GTS－332W、日本产索佳SET21D、SET22D全站仪共计5台套（标称精度3mm+2PPm×D）；3.国产DS03型水准仪2台；4.微机5台；5.工作用车2辆。六、预计完成工作量根据测区实际情况，该区首级平面控制网利用静态GPS接收机,布设三级GPS点约70个,其编号为沿公路前进方向顺序编号,如GPSK001、GPSK002……，当新点与原有点重合时，应采用原有点名。GPS点均应埋设标石或刻石，并做点之记以备查。若不能满足测图需要，再加密图根控制点，图根点可用铁钉或木桩进行标识。高程控制以收集到的5个Ⅲ等水准点为高程起算点，按四等水准测量精度施测所有GPS点，四等水准路线网总长度约100km。11:2000带状地形图测量自中心线向两侧各延伸150米宽，其中，起点、终点和立交桥处向两侧各延伸300米，总面积约16km2。七、作业方法及精度要求1.四级GPS控制测量（1）布设方案以已有四个C级GPS点为基础，沿线路布设四级GPS控制网，平均边长应控制在0.7～1km左右。控制网应尽量布设成边连式，如布设成点连式，须有必要的多余观测，并起闭于已知点上。GPS相邻点之间应尽可能通视，若受条件限制不能相互通视时，则至少要与下一等级点通视。选点:GPS点的点位应选在基础稳定，并易于保存的地点；点位应便于安置接收设备和操作，视野开阔，视场内不应有高度角大于15度的成片障碍物；点位附近不应有强烈干扰卫星信号接收的物体，点位距大功率无线电发射源的距离应不小于400米，距220kV以上的电力线路的距离应不小于50米；点位应利于公路勘测放线与施工放样，且距路线中心线的距离应在50米至200米之内（含50米和200米）。选点的点位应标注与1:10000的地形图上，并绘制GPS控制网选点图，填写GPS点之记，点之记格式见附录A。埋石:所有GPS点的标石均应设有中心标志。中心标志用直径不小于14mm的钢筋制作，并用清晰、精细的十字线刻成直径小于1mm的中心点。标石表面应有GPS点名及施测单位名称;GPS点的标石可按附录B预制，也可现场浇制，埋设时坑底应填以砂石并捣固密实，或现浇20cm厚的混凝土，埋设的GPS点应待沉降稳定后方可使用；GPS点位于耕作地区时，应埋设于非耕种地上，并露出地面少许，当必须埋设于耕地时，标石顶面应埋设于耕种表土层以下，对冰冻地区，埋深应大于该地区的冰冻深度；当有牢固永久性建筑物可用以设置标石时，可在建筑物上凿孔埋入中心标志并浇灌混凝土，其顶端外形尺寸应符合附录B的规定；利用原有控制点时，应确认标石完好，并符合本级GPS点观测与埋石要求，且能长期保存；所有GPS点在埋石处均应设置明显的指向标志，并现场绘制交通路线略图，填写点之记。（2）观测、计算及精度要求四级GPS控制...
