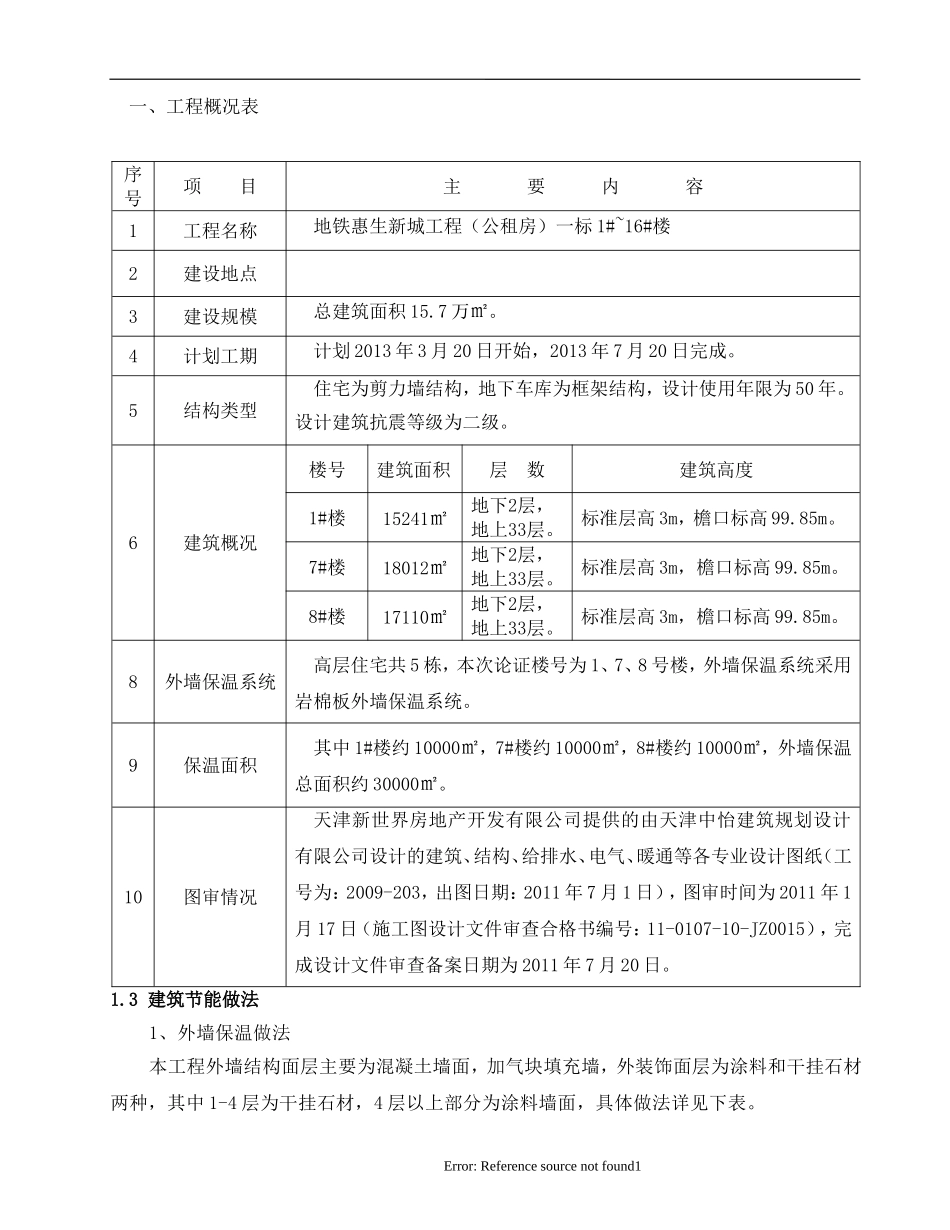

一、工程概况表序号项目主要内容1工程名称地铁惠生新城工程（公租房）一标1#~16#楼2建设地点3建设规模总建筑面积15.7万㎡。4计划工期计划2013年3月20日开始，2013年7月20日完成。5结构类型住宅为剪力墙结构，地下车库为框架结构，设计使用年限为50年。设计建筑抗震等级为二级。6建筑概况楼号建筑面积层数建筑高度1#楼15241㎡地下2层，地上33层。标准层高3m，檐口标高99.85m。7#楼18012㎡地下2层，地上33层。标准层高3m，檐口标高99.85m。8#楼17110㎡地下2层，地上33层。标准层高3m，檐口标高99.85m。8外墙保温系统高层住宅共5栋，本次论证楼号为1、7、8号楼，外墙保温系统采用岩棉板外墙保温系统。9保温面积其中1#楼约10000㎡，7#楼约10000㎡，8#楼约10000㎡，外墙保温总面积约30000㎡。10图审情况天津新世界房地产开发有限公司提供的由天津中怡建筑规划设计有限公司设计的建筑、结构、给排水、电气、暖通等各专业设计图纸（工号为：2009-203，出图日期：2011年7月1日），图审时间为2011年1月17日（施工图设计文件审查合格书编号：11-0107-10-JZ0015），完成设计文件审查备案日期为2011年7月20日。1.3建筑节能做法1、外墙保温做法本工程外墙结构面层主要为混凝土墙面，加气块填充墙，外装饰面层为涂料和干挂石材两种，其中1-4层为干挂石材，4层以上部分为涂料墙面，具体做法详见下表。Error:Referencesourcenotfound1外墙做法表做法基本特征施工做法备注外墙1涂料外墙面（岩棉板保温）加气混凝土砌块（钢筋混凝土柱、梁）清理干净1-4层为石材外墙面，4层以上为涂料外墙面。岩棉板密度：120-160Kg/m3，吸水率：≤10%，憎水率：≥98%，不燃性：A级。刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1:412厚1:3水泥砂浆粘结砂浆满贴60厚岩棉板抹2-3厚抗裂砂浆，内压入一层加强型玻纤网格布锚固锚栓（每平米设5-8个）抹3-4厚抗裂砂浆，内压入一层型玻纤网格布喷涂外墙涂料外墙2石材外墙面（有岩棉板保温）加气混凝土砌块（钢筋混凝土柱、梁）清理干净1-4层为石材外墙面，4层以上为涂料外墙面。岩棉板密度：120-160Kg/m3，吸水率：≤10%，憎水率：≥98%，不燃性：A级。刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1:412厚1:3水泥砂浆粘结砂浆满贴60厚岩棉板锚固锚栓（每平米设5-8个）、双层网格布同外墙1L80×8竖向角钢龙骨，距墙面70，中距为石板宽度加接缝厚度，用连接件焊接在墙体预埋的钢板上（火墙上预埋Φ8钢筋头与角钢龙骨焊牢）角钢龙骨每2m左右高度加设一道水平角钢支撑。干挂石材。外门窗窗口、外墙突出装饰、女儿墙内侧、空调机板等热桥部位均抹30厚胶粉聚苯颗粒浆料保温。做法：清理墙面满涂专用界面剂处理砂浆→30厚胶粉聚苯颗粒保温浆料→4~6厚抗裂砂浆压入复合耐碱网布。女儿墙顶、内侧：基层处理→涂刷界面剂→抹30厚胶粉聚苯颗粒保温浆料（与屋面保温层对接）→贴玻纤网格布、抹抗裂砂浆。2、屋面保温做法1、7、8号楼上人屋面保温层采用120厚模塑聚苯泡沫板，其他均为不上人屋面。屋面做法表1、7、8号楼不上人有保温屋面作法（住宅屋面）序号作法备注Error:Referencesourcenotfound21现浇钢筋混凝土屋面楼板。屋面与外墙交界处、屋面开口部位四周采用宽度不小于500mm的同保温厚岩棉板（A级）设置水平防火隔离带。2120mm厚模塑型聚苯板保温层ρ≥20Kg/m331:6水泥珍珠岩找坡2%，最薄处30mm。420mm厚1:3水泥砂浆找平层，砂浆中掺聚丙烯或锦纶0.75~0.9Kg/m3，刷素水泥浆结合层一道。53+3厚高聚物改性沥青防水卷材（II型）6粗砂隔离层。740厚细石混凝土保护层，分格缝间距不大于1m，缝宽10mm,内填防水密封膏。1、7、8号楼不上人无保温屋面作法（机房顶屋面）序号作法备注1现浇钢筋混凝土屋面楼板。21:6水泥珍珠岩找坡2%，最薄处30mm。320mm厚水泥砂浆找平层，砂浆中掺聚丙烯或锦纶0.75~0.9Kg/m3，刷素水泥浆结合层一道。43+3厚高聚物改性沥青防水卷材（II型）5粗砂隔离层。640厚细石混凝土保护层，分格缝间距不大于1m，缝宽10mm,内填防水密封膏。雨篷作法序号作法备注1钢筋混凝土板230厚胶粉聚苯颗粒保温浆料320厚（最薄处）1：2.5防水砂浆抹面，向出水口找泛水（墙根抹起300mm高...
