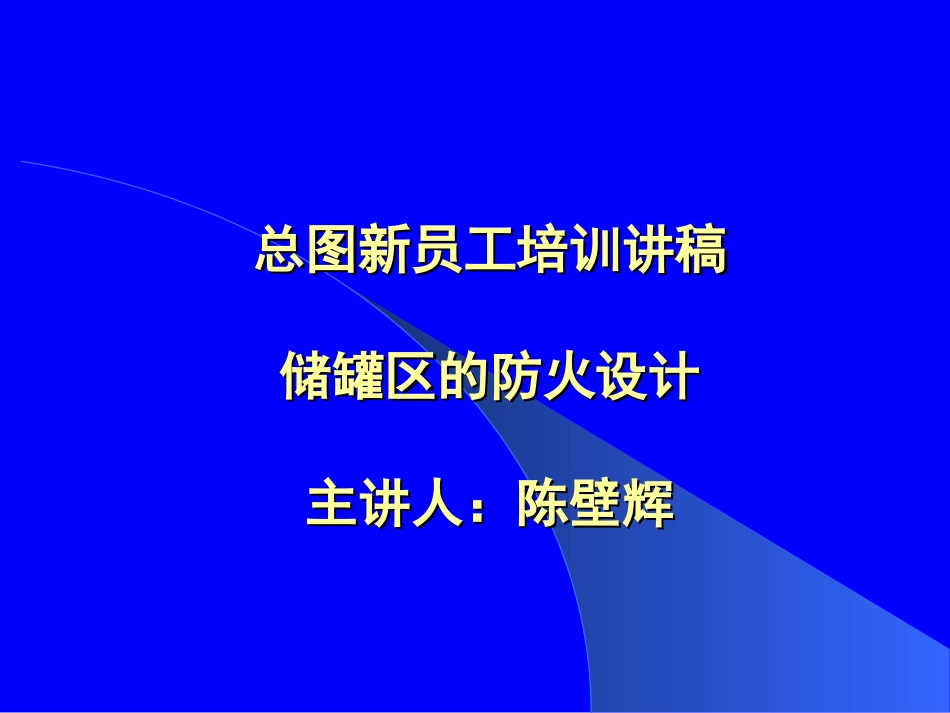

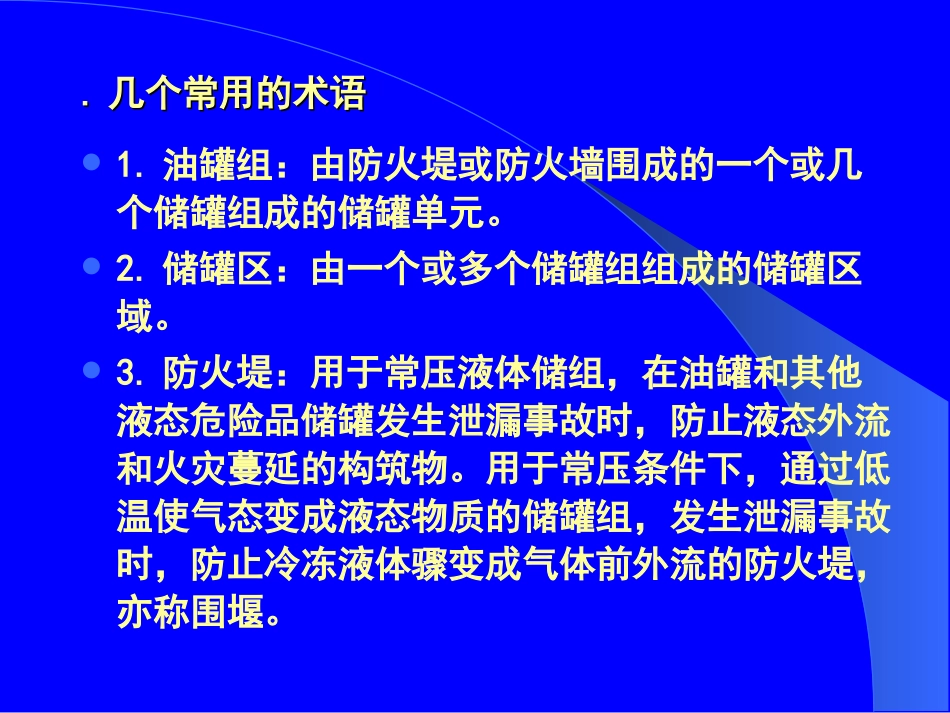

总图新员工培训讲稿总图新员工培训讲稿储罐区的防火设计储罐区的防火设计主讲人：陈壁辉主讲人：陈壁辉主要内容：主要内容：1.1.几个常用的术语几个常用的术语2.2.储罐组的分类储罐组的分类3.3.油罐组（区）防火要求油罐组（区）防火要求4.4.天然气凝液及液化石油气罐组的天然气凝液及液化石油气罐组的防火要求防火要求5.5.储罐区防火堤设计要求储罐区防火堤设计要求..几个常用的术语几个常用的术语1.油罐组：由防火堤或防火墙围成的一个或几个储罐组成的储罐单元。2.储罐区：由一个或多个储罐组组成的储罐区域。3.防火堤：用于常压液体储组，在油罐和其他液态危险品储罐发生泄漏事故时，防止液态外流和火灾蔓延的构筑物。用于常压条件下，通过低温使气态变成液态物质的储罐组，发生泄漏事故时，防止冷冻液体骤变成气体前外流的防火堤，亦称围堰。4.隔离堤5.防护墙6.围墙7.防火堤高度8.防火堤有效容积9.防火堤计算液面高度10.防火堤内堤脚线11.防火堤外堤脚线其他术语在讲解内容出现时，再解释.储罐组的分类储罐组的分类1.油罐组（区）——含各种油品和原油等特点：1）.原始液态。2）.上飘气。3).甲B类。2.液化石油气及天然气凝液罐组（区）特点：1).介质由气态经过压力或温度的改变而成为液态。由此又分类：①.全压力式储罐。②.全冷冻式储罐。2).其组分主要是下沉气泄漏后有吸热增温过程的。油罐组（区）防火要求油罐组（区）防火要求1.油品储罐应地上式钢罐。（1）罐顶贴地易聚集可燃气，易着火。（2）秦皇岛黄岛油库实例教训。（3）1990年正式下令取消地下式非全罐。2.应分组布置且应符合下列规定：（1）宜同类或相近火灾危险性的储罐成组。（2）常压油品储罐不应与液化石油气天然气凝液储罐同组布置。（3）沸溢性的油品储罐不应与非沸溢性的油品储罐同组。（4）地上式储罐与高位罐，卧式罐不宜同组。3.浮顶，固定顶实用范围：（1）稳定原油（可用于输油管道输送的），甲B，乙A类油品宜采用浮顶罐。（2）不稳定原油用的作业罐应采用固定顶油罐。（3）稳定轻烃可选用内浮顶或压力储罐。4.罐组内的总容量：（1）固定顶油罐组不应大于120000立方米。（2）浮顶油罐组不应大于60000立方米。5.油罐组内油罐数量：（1）当单罐容量不小于1000立方米时，不宜多于12座。（2）当单罐容量小于1000立方米或仅存丙B类的油品时，数量不限。6.组内布置排列的限制：（1）不应超过两排。（2）单罐容量小于1000立方米的储存丙B类油品的不超过4排。（3）立式罐排与排之间距离不应小于5米。卧式罐排与排之间距离不应小于3米。油罐组内油罐之间的防火间距不小于表油罐组内油罐之间的防火间距不小于表6.5.76.5.7的的规定规定浮顶油罐卧式油罐A0.8m油品类别固定顶油罐甲乙类1000m3以上的罐:0.6D0.4D0.8m1000m3以下的罐,当采用固定式消防冷却时:0.6D当采用移动式消防冷却时:0.75D0.8m小于等于1000m3的罐:2m丙类0.4DB大于1000m3的罐:5m（1）注意6条表注：1.浅盘和易熔材料制作的内浮顶罐按固定顶罐确定间距。2.D的解释：最大直径大于1000立方米取直径或高度最大值。3.储存不同油品的罐间距应取最大值。4.高架罐间距为0.6D。5.单罐容量不大于300立方米，罐组容量不大于1500立方米的立式油罐间距，可按施工和操作要求确定。6.丙A按0.4D计算大于15米时，最小间距可取15米。（2）关于规范浮顶罐按0.4D计算大于20米时，可按20米计的注释取消的说明。（3）请阅读110至113页条文说明，加深对油罐间距条文规定的理解。①.节约用地是规范编制的任务之一。②.技术要素:a.着火几率年平均0.448‰，且多为操作违规造成。b.相邻罐互相引燃的条件不仅仅是间距。c.满足扑火操作要求：一是喷射角50到60度。二是泡沫产生器破坏后，挂泡沫钩管的场地③.国外规范对油罐防火间距资料简介。8.油罐组应设防火堤或防护墙。（1）立式罐组设防火和隔堤。（2）卧式罐组设防护墙。（3）条件具备的地区可设事故存液池及其要求：（4）五级站场容量不大于500立方米的油罐可不设堤，需设高度不小于1.0米的防护墙...
