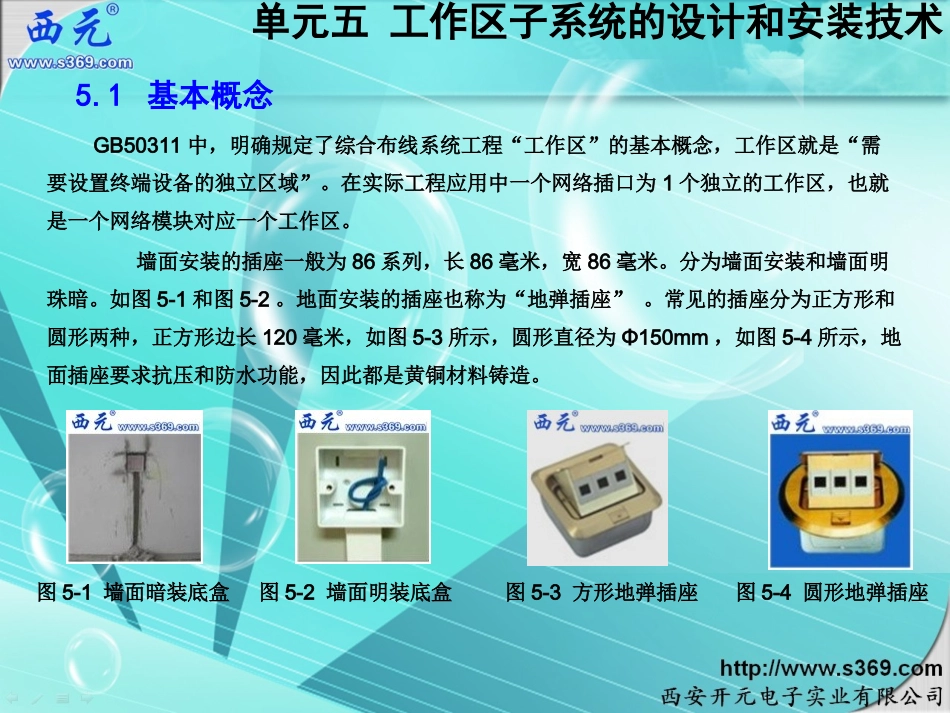

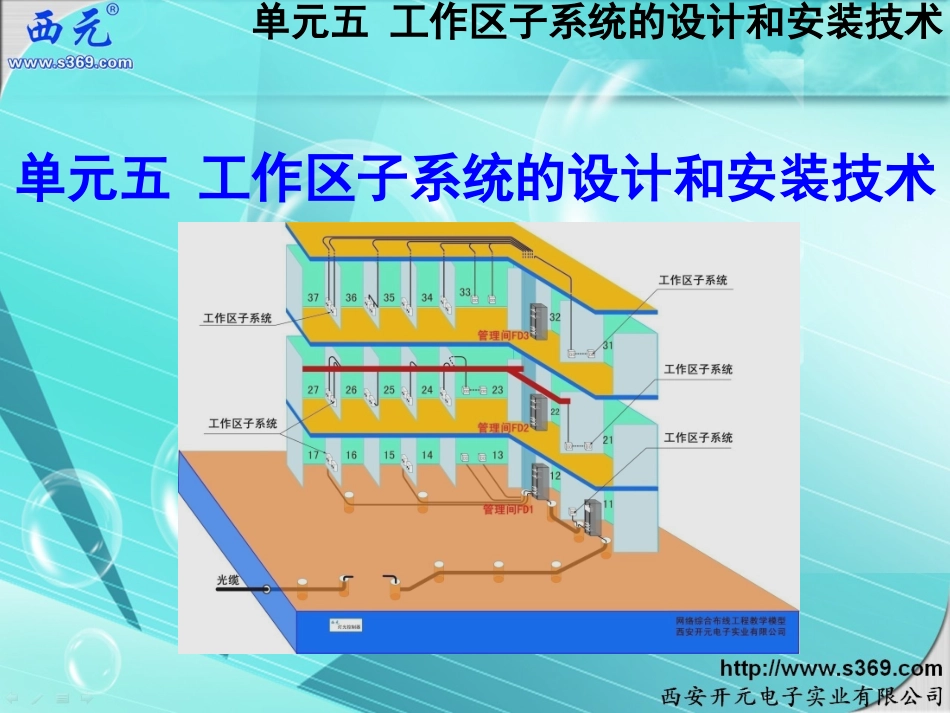

单元五工作区子系统的设计和安装技术单元五工作区子系统的设计和安装技术单元五工作区子系统的设计和安装技术内容概要5.1基本概念5.2设计原则5.3设计步骤和方法5.4设计案例5.5材料选用原则5.6安装技术5.1基本概念GB50311中，明确规定了综合布线系统工程“工作区”的基本概念，工作区就是“需要设置终端设备的独立区域”。在实际工程应用中一个网络插口为1个独立的工作区，也就是一个网络模块对应一个工作区。单元五工作区子系统的设计和安装技术墙面安装的插座一般为86系列，长86毫米，宽86毫米。分为墙面安装和墙面明珠暗。如图5-1和图5-2。地面安装的插座也称为“地弹插座”。常见的插座分为正方形和圆形两种，正方形边长120毫米，如图5-3所示，圆形直径为Φ150mm，如图5-4所示，地面插座要求抗压和防水功能，因此都是黄铜材料铸造。图5-1墙面暗装底盒图5-2墙面明装底盒图5-3方形地弹插座图5-4圆形地弹插座5.2设计原则1.优先选用双口插座原则2.插座高度300毫米原则3.信息插座与终端设备5米以内原则一般情况下，信息插座宜选用双口插座。不建议使用三口或者四口插座，因为一般墙面安装的底盒内部空间很小，无法保证和容纳更多网络双绞线的曲率半径。在墙面安装的信息插座距离地面高度为300毫米，在地面设置的信息插座必须选用金属面板，并且具有抗压防水功能。在学生宿舍家居遮挡等特殊应用情况下信息插座的高度也可以设置在写字台以上位置。为了保证传输速率和使用方便及美观，GB50311规定，信息插座与计算机等终端设备的距离宜保持在5米范围内。单元五工作区子系统的设计和安装技术4.信息插座模块与终端设备网卡接口类型一致原则GB50311规定，插座内安装的信息模块必须与计算机、打印机、电话机等终端设备内安装的网卡类型一致。5.数量配套原则6.配置电源插座原则一般工程中大多数使用双口面板，也有少量的单口面板。因此在设计时必须准确计算工程使用的信息模块数量、信息插座数量、面板数量等。在信息插座附近必须设置电源插座，减少设备跳线的长度。为了减少电磁干扰，电源插座与信息插座的距离应大于200毫米。单元五工作区子系统的设计和安装技术7.配置软跳线原则从信息插座到计算机等终端设备之间的跳线一般使用软跳线，软跳线的线芯应为多股铜线组成，不宜使用线芯直径0.5以上的单芯跳线，长度一般小于5米。9.配置同类跳线原则跳线必须与布线系统的等级和类型相配套。8.配置专用跳线原则工作区子系统的跳线宜使用工厂专业化生产的跳线，不允许现场制作跳线。实际工程经验表明在信道测试中影响最大的就是跳线。5.3设计步骤和方法1.设计步骤1）研读委托书一般工程的项目设计按照用户设计委托书的需求来进行，在设计前必须认真研究和阅读设计委托书。重点了解网络综合布线项目的内容。单元五工作区子系统的设计和安装技术2）需求分析需求分析首先从整栋建筑物的用途开始进行，然后按照楼层进行分析，最后再到楼层的各个工作区或者房间。单元五工作区子系统的设计和安装技术3）技术交流不仅要与技术负责人交流，也要与项目或者行政负责人进行交流，进一步充分和广泛的了解用户的需求，特别是未来的发展需求。在交流过程中必须进行详细的书面记录。4）阅读建筑物图纸和工作区编号通过阅读建筑物图纸掌握建筑物土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。表5-1工作区面积划分表5）初步设计单元五工作区子系统的设计和安装技术工作区子系统包括办公室、写字间、作业间、技术室等需用电话、计算机终端、电视机等设施的区域和相应设备的统称。一般建筑物设计时，网络综合布线系统工作区面积的需求参照表5-1所示内容。（1）工作区面积的确定单元五工作区子系统的设计和安装技术（2）工作区信息点的配置表5-2常见工作区信息点的配置原则单元五工作区子系统的设计和安装技术（3）工作区信息点点数统计表表5-3是西安开元电子公司生产基地科研楼点数统计表，按照单元一楼层功能布局图设计，共设计有477个数据信息点和305个语音信息点。信息点分配情况和总信息点数量如下：一层共设计有数据信息...
