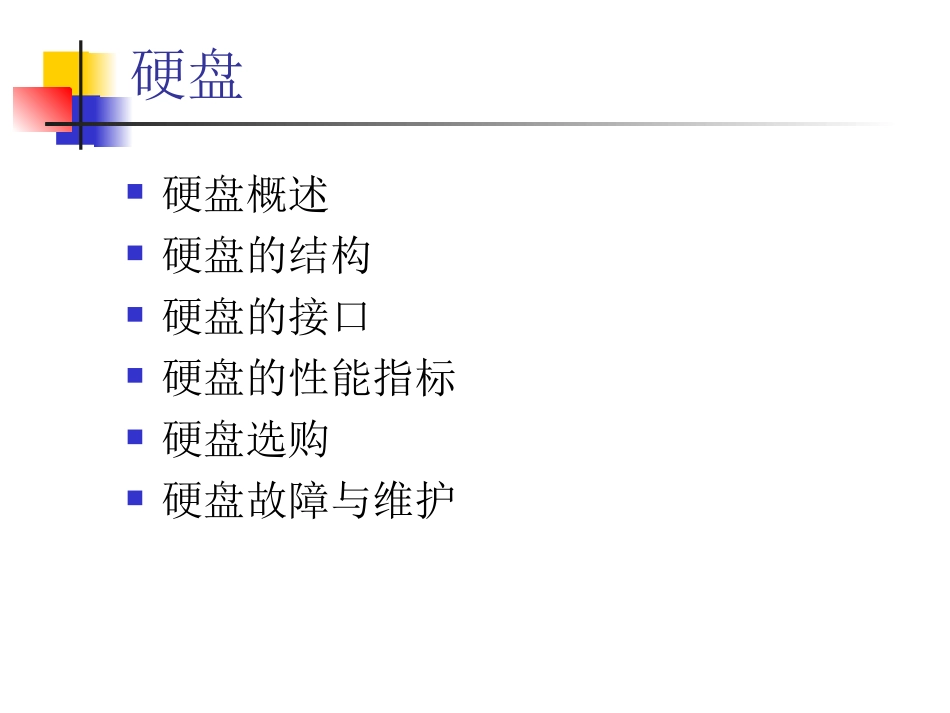

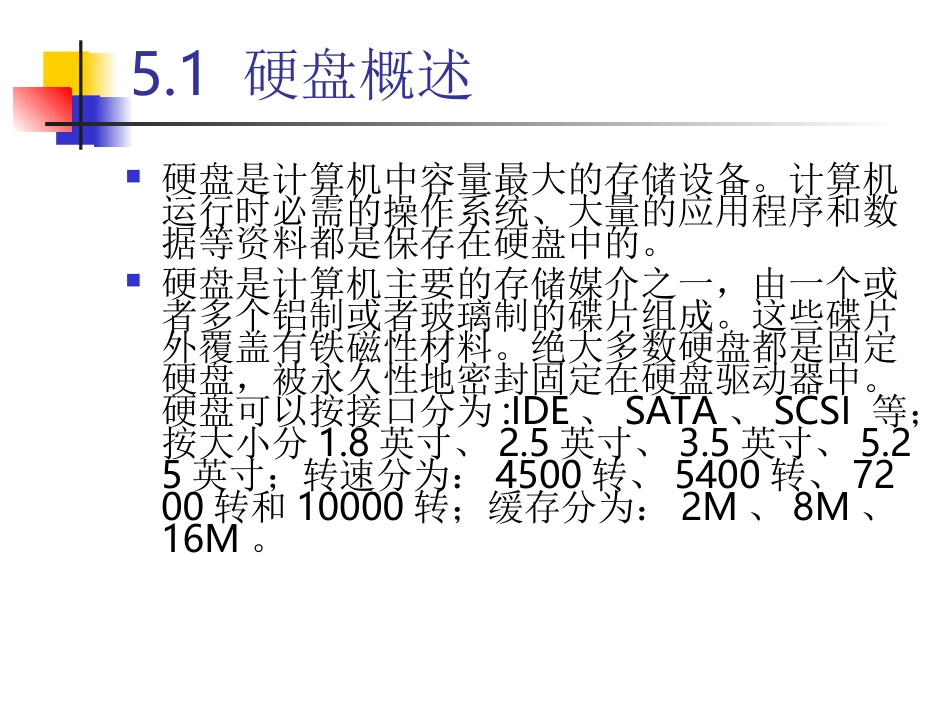

第5章辅助存储器----计算机系统的数据仓库硬盘硬盘概述硬盘的结构硬盘的接口硬盘的性能指标硬盘选购硬盘故障与维护5.1硬盘概述硬盘是计算机中容量最大的存储设备。计算机运行时必需的操作系统、大量的应用程序和数据等资料都是保存在硬盘中的。硬盘是计算机主要的存储媒介之一，由一个或者多个铝制或者玻璃制的碟片组成。这些碟片外覆盖有铁磁性材料。绝大多数硬盘都是固定硬盘，被永久性地密封固定在硬盘驱动器中。硬盘可以按接口分为:IDE、SATA、SCSI等；按大小分1.8英寸、2.5英寸、3.5英寸、5.25英寸；转速分为：4500转、5400转、7200转和10000转；缓存分为：2M、8M、16M。5.1硬盘概述5.2硬盘的结构5.2硬盘的结构电磁线圈电机磁头驱动小车前置控制电路传动手臂读写磁头传动轴5.3硬盘的接口1.硬盘的数据接口ATA接口ATA接口又被称为IDE接口。其传输速率一般可分为55MB/s，100MB/s，133MB/s，连接ATA接口的数据线一般被称为IDE数据线。SATA接口SATA接口的传输速率比ATA接口的更高达到150MB/s且以后会更快；SATA接口采用串行的方式传输数据，并采用了点对点的传输协议，独享带宽；支持热插拔。SCSI接口SCSI接口的硬盘需要用户另购一块SCSI控制卡插在PCI插槽中。2.硬盘的跳线硬盘的跳线主要用于控制硬盘的主、从盘状态，一般IDE设备上都有跳线设置。硬盘的正面一般印有硬盘跳线的设置说明。硬盘上的跳线比较简单，其跳线位置多在硬盘后面数据线接口和电源线接口之间.3.硬盘的电源接口ATA硬盘的电源接口是一个4针的“D型”电源接口，SATA硬盘电源接口则采用了15针的扁平接口。硬盘的电源接口连接电源，直接从电源处获取工作所需的电压。5.4硬盘的性能指标硬盘的转速也就是硬盘电机主轴的转速，转速是决定硬盘内部传输率的关键因素之一。理论上转速越快越好，可是转速越大发热量就越大，不利于散热。硬盘接口类型硬盘接口分为IDE、SATA、SCSI和光纤通道四种，IDE接口硬盘多用于家用产品中，SCSI接口的硬盘则主要应用于服务器市场，而光纤通道只在高端服务器上，价格昂贵。SATA是种新生的硬盘接口类型，是目前市场的主流。缓存缓存是硬盘与外部总线交换数据的场所。硬盘的读数据的过程是将磁信号转化为电信号后，通过缓存一次次地填充与清空，再填充，再清空，一步步按照PCI总线的周期送出，可见，缓存的作用是相当重要的。5.4硬盘的性能指标单碟容量平均寻道时间平均潜伏时间平均访问时间突发数据传输率最大内部数据传输率自动检测分析及报告技术磁阻磁头技术5.5硬盘选购容量接口缓存售后服务品牌类型5.6常见硬盘故障及维修硬盘设置参数丢失及硬盘类型设置错误开机后屏幕显示：“Deviceerror”，然后又显示：“Non－Systemdiskordiskerror，Replaceandstrikeanykeywhenready”，提示硬盘不能启动。造成该故障的原因一般是CMOS中的硬盘设置参数丢失或硬盘类型设置错误造成的。硬盘参数丢失故障主要由主板CMOS电路故障、病毒或软件改写CMOS参数导致。硬盘主引导记录中的分区表有错误表现在开机后屏幕显示：“Invalidpartitiontable”，硬盘不能启动，若从软盘启动则认C盘。分区表的损坏通常来说不是物理损坏，而是分区数据被破坏。因此，一般情况下，可以用软件来修复。比如：DiskMan因此，硬盘分区之后，备份一份分区表至软盘、光盘或者USB盘上是极为明智的。5.6常见硬盘故障及维修硬盘不能引导进入操作系统表现在开机后屏幕上出现“Errorloadingoperatingsystem”或“Missingoperatingsystem”的提示信息。可能引起这种现象的原因有：CMOS参数被改动；硬盘下的系统文件IO.SYS和MSDOS.SYS遭到破坏；硬盘DOS引导记录（BOOT）遭到严重破坏，或者DOS引导记录的结束标志（01FF的55AA）丢失；也可能是硬盘的主引导数据被破坏，或主引导结束标志（080。081的55AA）丢失而造成。首先，进入CMOS，检查并改正其中的错误参数；如若不成功可尝试从软盘或光盘引导系统后使用SYSC:命令重新传送DOS引导，即可修复故障，包括引导扇区及系统文件都可自动修复到正常状态。如果故障仍旧不能解决的话，可用Diskedit修改硬盘主引导的结...
