第4次课-焊条电弧焊VIP免费

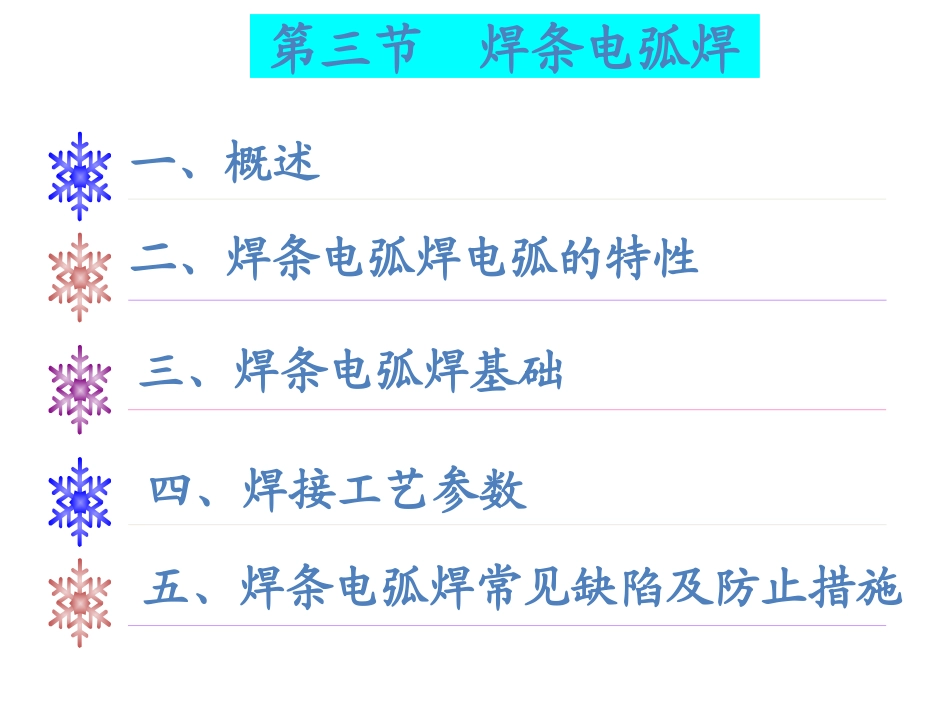

第三节焊条电弧焊一、概述二、焊条电弧焊电弧的特性三、焊条电弧焊基础四、焊接工艺参数五、焊条电弧焊常见缺陷及防止措施一、概述工作原理：手工电弧焊是最常用的熔焊方法之一。在焊条末端和工件之间燃烧的电弧所产生的高温使药皮、焊芯及工件熔化，药皮熔化过程中产生的气体和熔渣，使熔池和电弧周围的空气隔绝，同时和熔化了的焊芯、母材发生一系列冶金反应，使熔池金属冷却结晶后形成符合要求的焊缝二、焊条电弧焊电弧的特性电弧的静特性和温度分布：焊条电弧焊的静特性处于水平段，在水平段区间，弧长基本不变时，若在一定范围内改变电流值，电弧电压几乎不变，因而焊接电流在一定范围内变化时，电弧均能稳定燃烧。焊接钢材时，阴极温度可达2400ºC，阳极约2600ºC，电弧温度可达6000~7000ºC，对于交流电弧，由于两极极性不断变化，故两电极平均温度相等，而直流电弧正极的温度比负极提高约200ºC电弧偏吹及其危害：因气流干扰、磁场作用或焊条偏心等影响而使电弧中心偏离电极轴线的现象称为磁偏吹。电弧偏吹使温度分布不均匀，容易产生咬边、未熔合、夹渣等缺陷，故必须研究引起电弧磁偏吹的原因及预防措施。产生磁偏吹的原因：①焊条药皮偏心；②气流的影响；③风的影响。在风的作用下，电弧向风吹的方向倾斜；④接地线位置不适当引起的偏吹磁偏吹的防治措施：①发现焊条出现“马蹄形”，当“马蹄形”不大时，可转动焊条改变偏吹方向调整焊缝成形；若“马蹄形”较大，则更换焊条。②改变工件上的接线位置，地线接工件中间较好。③焊T形接头或具有不对称铁磁物质的焊件时，可适当改变焊条角度来削弱立板的影响。④两头焊接时，改变焊条角度或增加引弧板。⑤避免在有风的地方焊接或用防护板挡风焊接试板、引弧板、引出板在焊件上的安装位置1－引弧板；2－焊件；3－焊接试板；4－引出板重要的结构往往需增加引弧板三、焊条电弧焊基础1、基本焊接电路：由交流或直流弧焊、焊钳、电缆、焊条、电弧工件及地线组成。交流电源焊接不考虑极性接法。直流电源焊接时需考虑正接和反接2、弧焊电源的选择：要求电源具有陡降外特性、良好的动特性和合适的电流调节范围。选择电源时应主要考虑：①所要求的焊接电流种类；②所要求的电流范围；③弧焊电源的功率；④工作条件和节能要求等。低氢型焊条必须选用直流弧焊电源，以保证电弧稳定燃烧；酸性焊条交直流电源均可，但一般选用结构简单价格较低的交流弧焊电源常用焊条电弧焊机目前，我国焊条电弧焊机有三大类：弧焊变压器直流弧焊发电机弧焊整流器电焊钳面罩和护目镜焊条保温筒焊缝接头尺寸检测器敲渣锤用来清除焊渣的一种尖锤，可以提高清渣效率。钢丝刷用来清除焊件表面的铁锈、油污等氧化物。气动打渣工具及高速角向砂轮机用于焊后清渣、焊缝修整及坡口准备。3、焊条的选择：由焊芯和药皮组成（如图）。焊芯既作电极产生电弧，又作为填充金属与熔化了的母材混合形成焊缝。用于焊芯的焊丝分为低碳钢、低合金结构钢和不锈钢三类。焊条药皮是由各种原料按照一定配比混合后压涂在焊芯表面的一层涂料药皮的作用：1)机械保护作用。2)冶金处理作用。通过熔渣和铁合金进行脱氧、去硫、去磷、去氢和渗合金等焊接冶金反应，可去除有害元素，增添有用元素，使焊缝具备良好的力学性能。3)改善焊接工艺性能。药皮可保证电弧容易引燃并稳定地连续燃烧；同时减少飞溅，改善熔滴过渡和焊缝成形等。4)渗合金。焊条药皮中含有合金元素熔化后过渡到熔池中，可改善焊缝金属的性能1）焊芯的分类：焊芯钢牌号一律用汉语拼音字母H做字首，其后紧跟钢号，表示方法与优质碳素结构钢、合金钢相同。若钢号末尾注有高字（或字母A），为高级优质焊条钢，含硫、磷量较低若末尾注有“特”字（或字母E），为特级焊条钢，含硫、磷更低举例如下：H08—低碳钢焊芯，含碳量约0.08％，含硫、磷均小于0.04％H08A—高级低碳钢焊芯，含碳约0.08％，含硫、磷均小于0..03％H1Crl9NITi一铬镍钛不锈钢焊条钢焊芯2）焊条的分类及酸性焊条与碱性焊条的对比3）焊条型号：焊条型号指的是国家规定的各类标准焊条。它是以焊条国家标准为依据，反映焊条主要特性的一种表示方法。型号...
