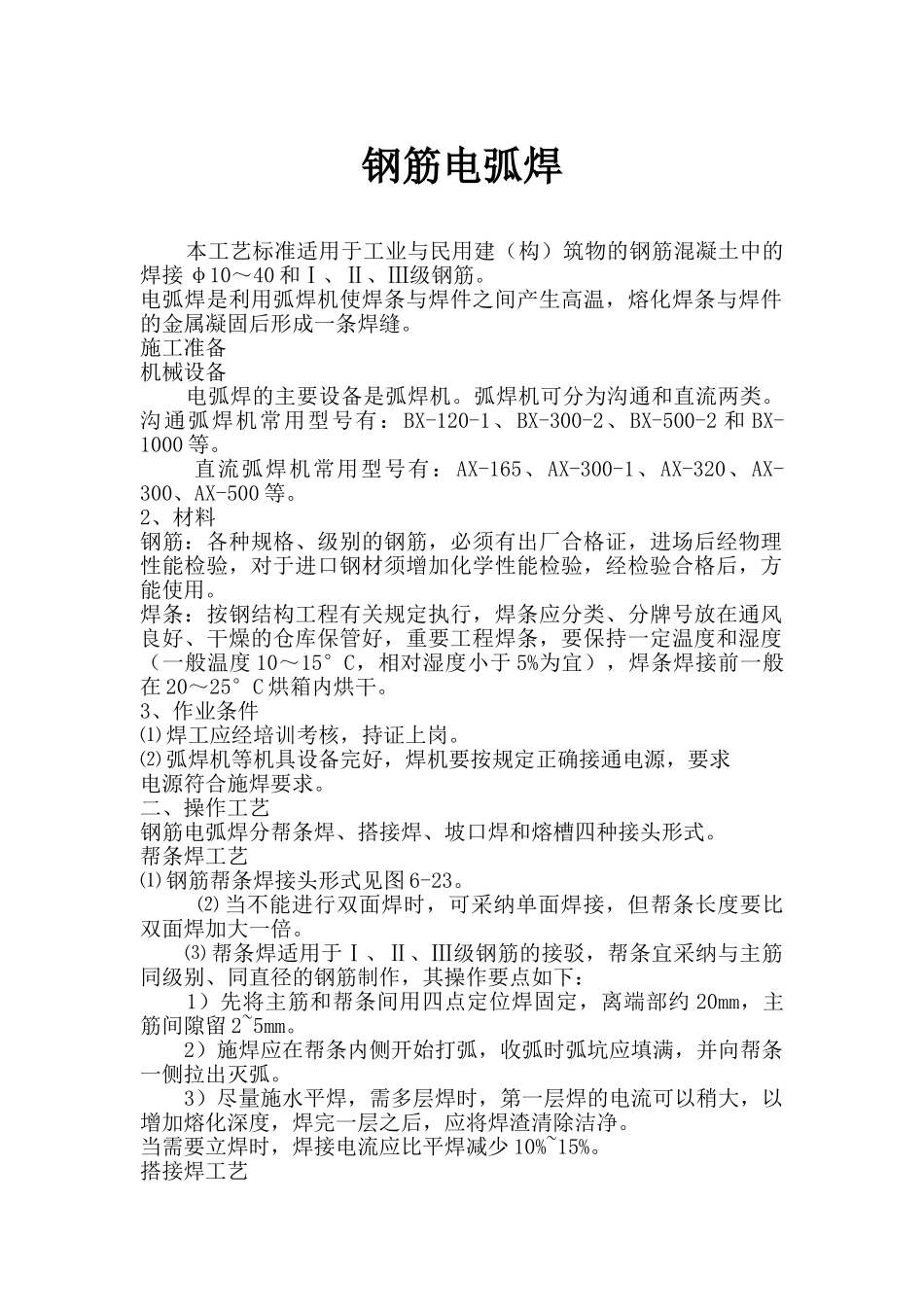

钢筋电弧焊 本工艺标准适用于工业与民用建（构）筑物的钢筋混凝土中的焊接 φ10～40 和Ⅰ、Ⅱ、Ⅲ级钢筋。电弧焊是利用弧焊机使焊条与焊件之间产生高温，熔化焊条与焊件的金属凝固后形成一条焊缝。施工准备机械设备 电弧焊的主要设备是弧焊机。弧焊机可分为沟通和直流两类。沟通弧焊机常用型号有：BX-120-1、BX-300-2、BX-500-2 和 BX-1000 等。 直流弧焊机常用型号有：AX-165、AX-300-1、AX-320、AX-300、AX-500 等。2、材料钢筋：各种规格、级别的钢筋，必须有出厂合格证，进场后经物理性能检验，对于进口钢材须增加化学性能检验，经检验合格后，方能使用。焊条：按钢结构工程有关规定执行，焊条应分类、分牌号放在通风良好、干燥的仓库保管好，重要工程焊条，要保持一定温度和湿度（一般温度 10～15°C，相对湿度小于 5%为宜），焊条焊接前一般在 20～25°C 烘箱内烘干。3、作业条件⑴ 焊工应经培训考核，持证上岗。⑵ 弧焊机等机具设备完好，焊机要按规定正确接通电源，要求电源符合施焊要求。二、操作工艺钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式。帮条焊工艺⑴ 钢筋帮条焊接头形式见图 6-23。 ⑵ 当不能进行双面焊时，可采纳单面焊接，但帮条长度要比双面焊加大一倍。 ⑶ 帮条焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋的接驳，帮条宜采纳与主筋同级别、同直径的钢筋制作，其操作要点如下： 1）先将主筋和帮条间用四点定位焊固定，离端部约 20mm，主筋间隙留 2~5mm。 2）施焊应在帮条内侧开始打弧，收弧时弧坑应填满，并向帮条一侧拉出灭弧。 3）尽量施水平焊，需多层焊时，第一层焊的电流可以稍大，以增加熔化深度，焊完一层之后，应将焊渣清除洁净。当需要立焊时，焊接电流应比平焊减少 10%~15%。搭接焊工艺⑴ 钢筋搭接焊接头形式见图 5-24。 ⑵ 当不能采纳双面焊时，可采纳单面焊接，此时搭接长度应比双面焊时加大一倍。 ⑶ 搭接焊只适用于Ⅰ、Ⅱ、Ⅲ级钢筋的焊接，其制作要点除注意对钢筋搭接部位的预弯和安装，应确保两钢筋轴线相重合之外，其余则与帮条焊工艺基本相同。 ⑷ 无论帮条接头或搭接接头，其焊缝厚度 h 应不小于 0.3 钢筋直径，焊缝宽度 b 小于 0.7 钢筋直径，见图 5-25。 3、钢筋坡口对接分坡口平焊和坡口立焊对接⑴ 钢筋坡口平焊宜采纳 V 型坡口，口角度为 55°~65°，见图 5-26。 ⑵ 坡口面加工要平顺，污物、氧化铁锈要清除洁净，并利用垫板进行定位焊，垫板长度取为...
