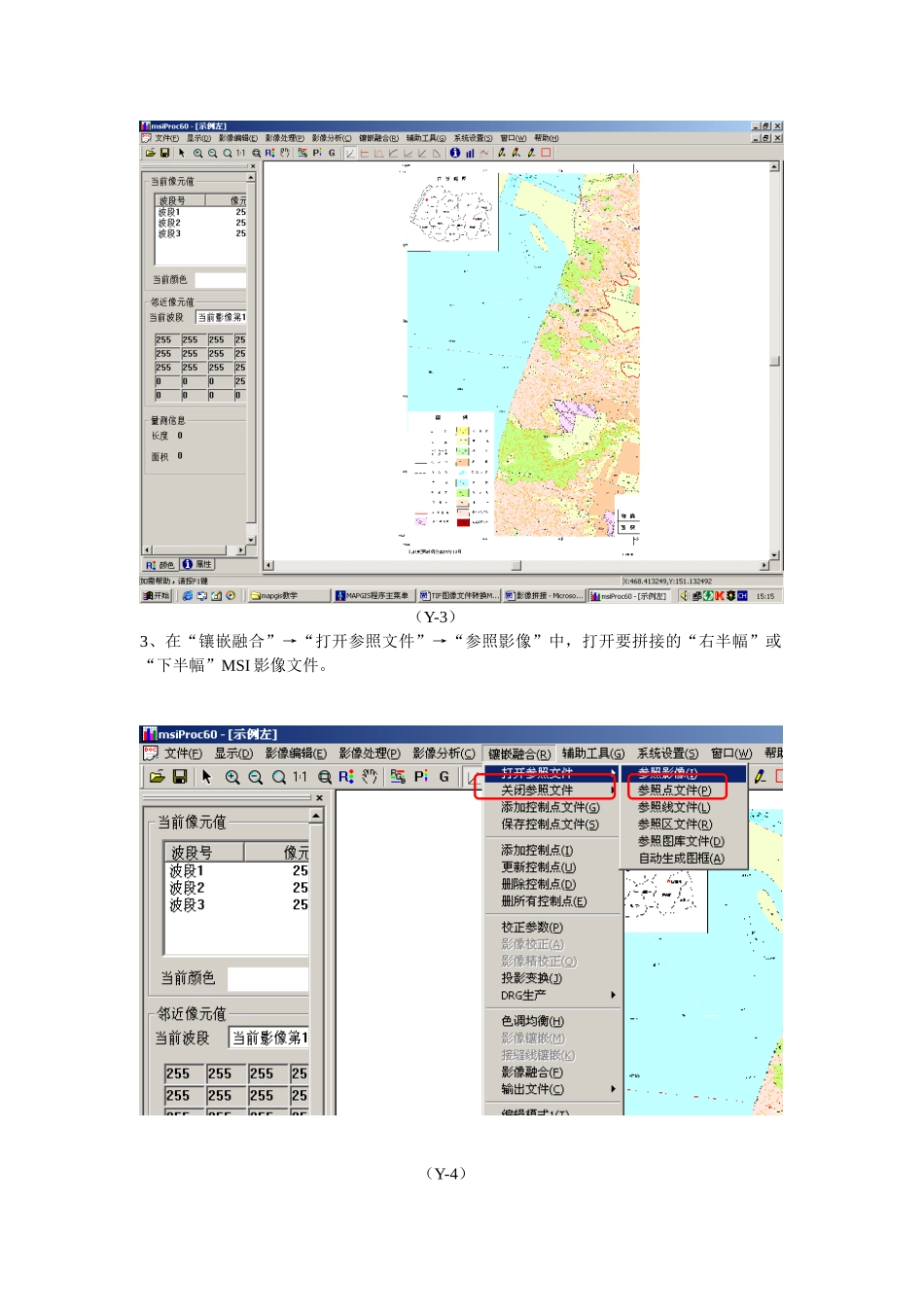

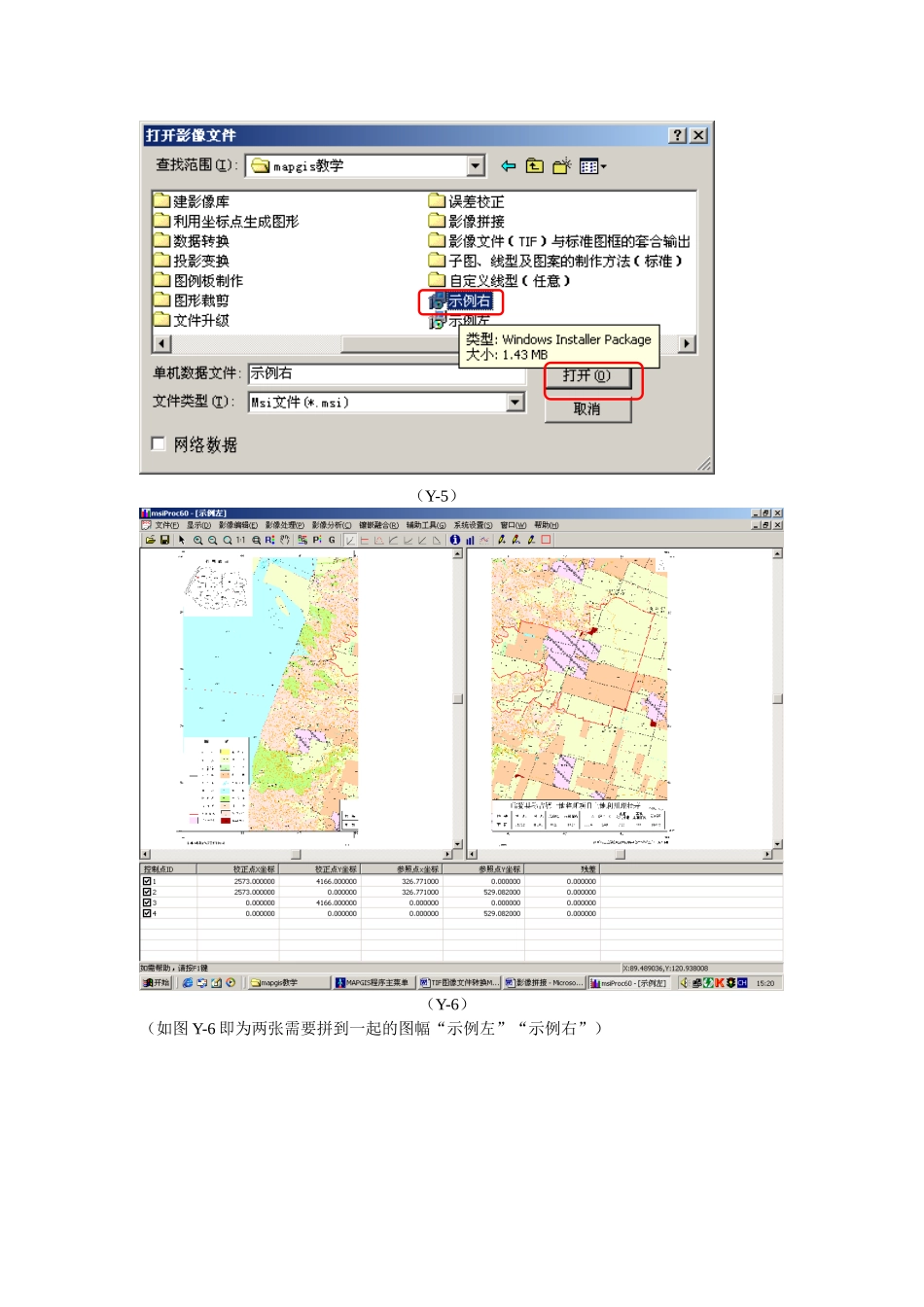

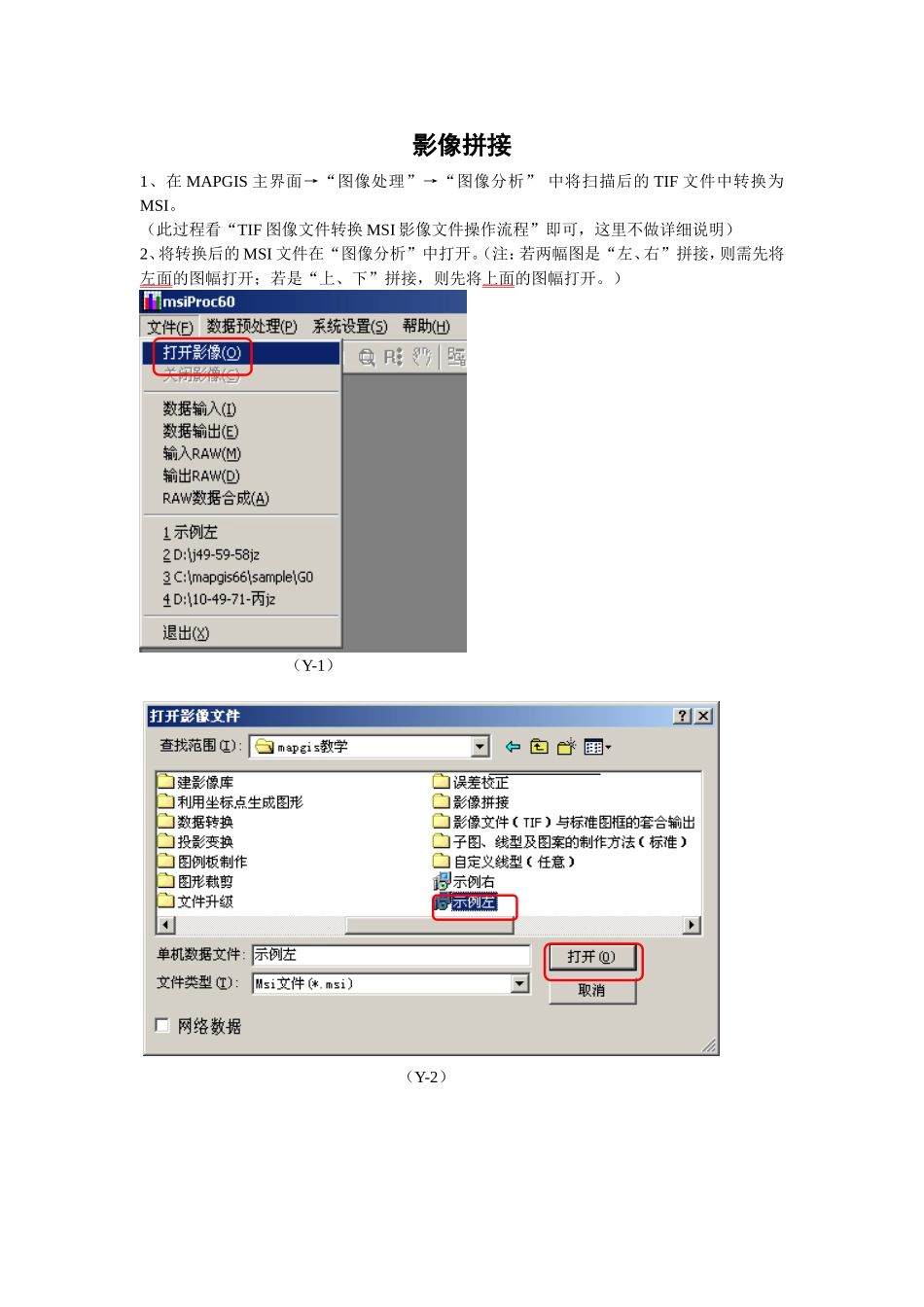

影像拼接1、在MAPGIS主界面→“图像处理”→“图像分析”中将扫描后的TIF文件中转换为MSI。(此过程看“TIF图像文件转换MSI影像文件操作流程”即可,这里不做详细说明)2、将转换后的MSI文件在“图像分析”中打开。(注:若两幅图是“左、右”拼接,则需先将左面的图幅打开;若是“上、下”拼接,则先将上面的图幅打开。)(Y-1)(Y-2)(Y-3)3、在“镶嵌融合”→“打开参照文件”→“参照影像”中,打开要拼接的“右半幅”或“下半幅”MSI影像文件。(Y-4)(Y-5)(Y-6)(如图Y-6即为两张需要拼到一起的图幅“示例左”“示例右”)(Y-7)(Y-8)在左右两个图幅中分别取两图的公共部分中的同一点,添加校正控制点。(具体步骤:将左右两幅图分别放大,找到其公共部分中的同一位置,分别添加校正控制点,按“空格”键确认。两边的控制点都取好并且按“空格键”确认后,系统会弹出如下图中的对话框,单击“是”这样就添加了一个控制点。)如下图:(注:在左右两图中所取的控制点,必须是两幅图公共部分中的同一点。而且控制点最好在图上均匀分布,即图幅的最上面、最下面最好都取一点,然后中间部分均匀分布。)(Y-9)按照上面所讲的方法,我们继续添加控制点,控制点最少需添加4个。(在这里我们只添加4个)(Y-10)控制点添加完毕以后,我们进行如下图操作:(Y-11)(Y-12)(Y-13)在下面的对话框中,我们给拼接起来的文件另起名“如:示例合”在此处单击(Y-14)(Y-15)(Y-16)此时,两幅图已拼接完毕。“示例合”即为“左、右”两幅图的拼接结果,我们可以在输入编辑中将其打开,然后进行矢量化。
