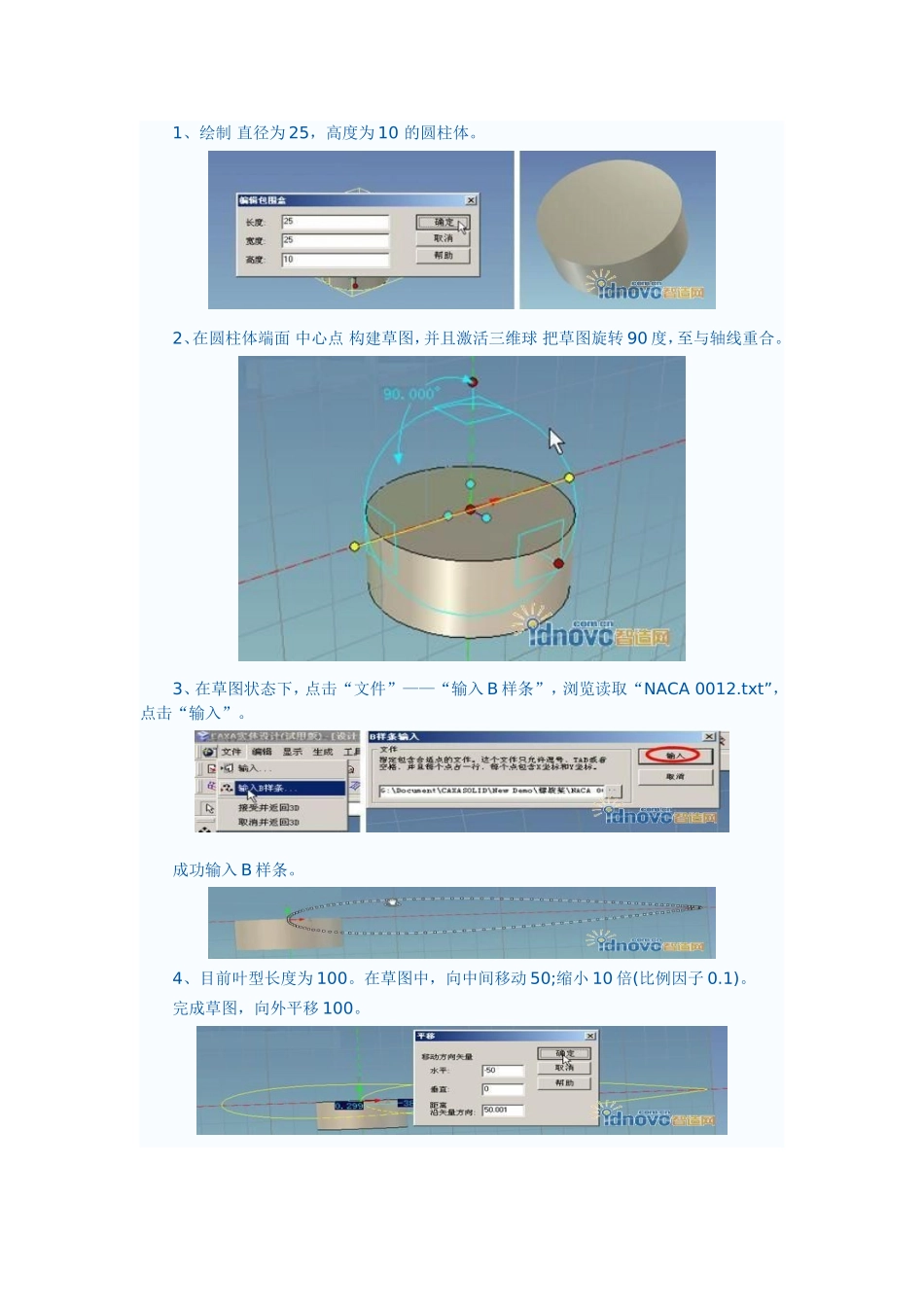

CAXA螺旋桨三维实体快速设计方法2011-01-2419:30:14作者:来源:智造网—助力中国制造业创新—idnovo.com.cn分享到0目前航模螺旋桨一般通过购买或者手工制作的方式获得;两种方式互有不足。购买来的螺旋桨,很难和新型设计的航模匹配,获得最佳性能。手工打磨的螺旋桨,精度跟平衡性难以控制;往往需要巨大的心血、丰富的经验、不断的失败和尝试才能获得最好效果。本文介绍了CAXA螺旋桨三维实体快速设计相关方法。螺旋桨是航空模型中最重要的零件之一,是航模飞机获得动力的关键部件。即使有一个好的发动机,如果没有合适的螺旋桨来带动,飞机的性能也会大打折扣。本文为大家提供一种使用CAXA实体设计软件快速绘制螺旋桨的方法,具体参数仅供参考。DrawsupthepropellerwiththeCAXAentitydesignskillfullyCAXAsuiyingduAbstract:Thepropellerisinthemodelairplaneoneofmostimportantcomponents,isthemodelshipairplaneobtainsthepowerthekeycomponent.Evenifhasagoodengine,ifdoesnothavetheappropriatepropellertolead,theairplaneperformancealsocansellatadiscountgreatly.ThisarticleprovidesonekindforeverybodytousetheCAXAentitydesignsoftwaretodrawupthepropellerfastthemethod,theconcreteparameteronlysuppliesthereference.Keyword:Curveparameterproportion目前航模螺旋桨一般通过购买或者手工制作的方式获得;两种方式互有不足。购买来的螺旋桨,很难和新型设计的航模匹配,获得最佳性能。手工打磨的螺旋桨,精度跟平衡性难以控制;往往需要巨大的心血、丰富的经验、不断的失败和尝试才能获得最好效果。如果能够通过自行设计螺旋桨的方式,准确快速的进行三维建模。然后结合数控加工或者快速成型等手段,把螺旋桨加工出来,就能解决上述两个问题,获得效果最理想、并且精确平衡的螺旋桨。首先,我们选定叶型曲线。参考下图,其中“CLACKY”、“NACA2412”和“NACA23012”是升力叶型,一般用于飞机固定翼;“NACA0009”和“NACA0012”是上下对称叶型,我们从中选用比较饱满的“NACA0012”。“NACA0012”叶型具体参数见“NACA0012.txt”。1、绘制直径为25,高度为10的圆柱体。2、在圆柱体端面中心点构建草图,并且激活三维球把草图旋转90度,至与轴线重合。3、在草图状态下,点击“文件”——“输入B样条”,浏览读取“NACA0012.txt”,点击“输入”。成功输入B样条。4、目前叶型长度为100。在草图中,向中间移动50;缩小10倍(比例因子0.1)。完成草图,向外平移100。5、点选垂直草图方向的外控制手柄作为旋转轴,右键旋转三维球“拷贝”,设置数量4、角度5、步长25。获得5个轴线交角相差5度的截面。6、依次拾取这5个截面,在右键菜单中选择“放样”,生成螺旋桨雏形。7、成型后,继续对每一个截面进行修改或调整。点选截面数字1,在该截面上右键菜单“编辑截面”。框选轮廓线,激活三维球,旋转角度3。截面1放大1.1倍8、点击“下一截面”,依次调整比例。截面2轮廓放大1.6倍;截面3放大1.7倍;截面4放大1.6倍;截面5放大1.5倍;最后完成造型。9、叶片整体向下平移5,和中心圆柱体进行布尔运算;旋转链接180度,圆柱端面、根部过渡1。挖出中心安装孔,直径10。至此,航模螺旋桨完成三维建模。在建模的过程中,除了调用叶型参数文本输入草图所需的样条曲线外;并不需要绘制其他空间曲线、空间曲面。过程简洁、直观、快速,适合任何层次的绘图者掌握。
