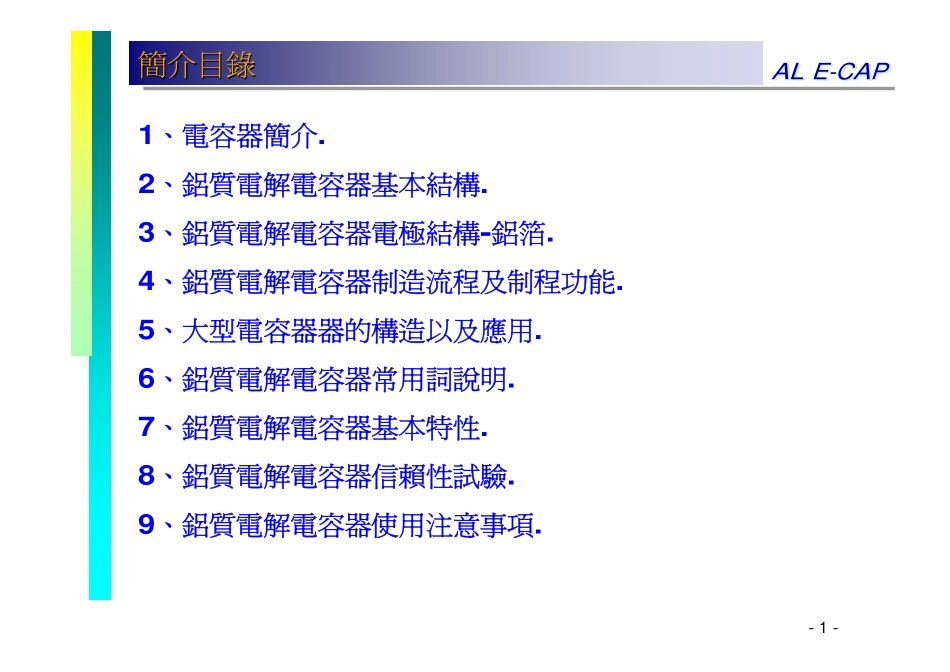

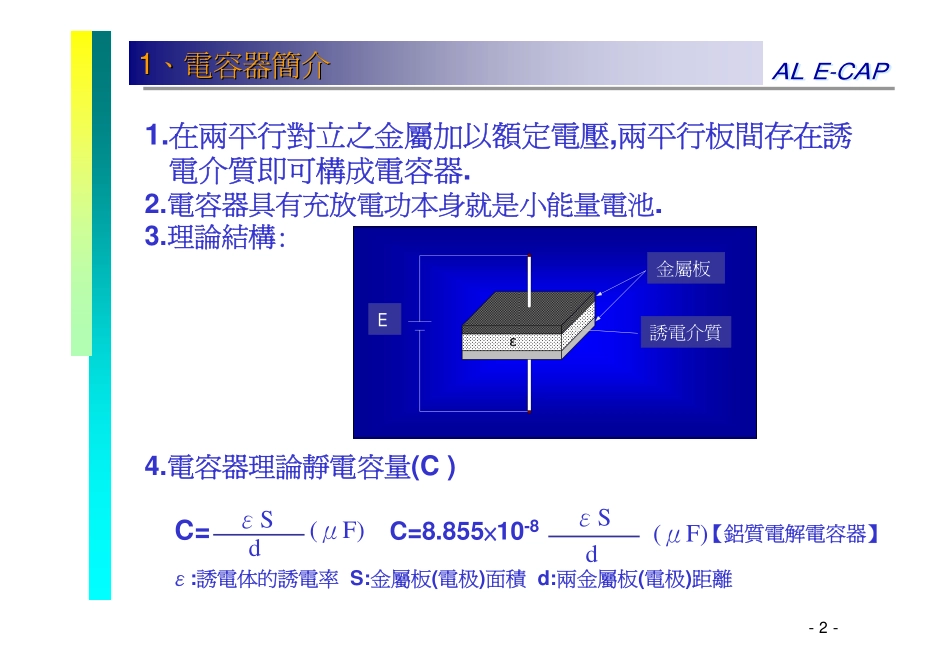

電解電容器基本介紹電解電容器基本介紹廣州金日科技有限公司廣州金日科技有限公司-1-ALE-CAPALE-CAP簡介簡介目錄目錄1、電容器簡介.2、鋁質電解電容器基本結構.3、鋁質電解電容器電極結構-鋁箔.4、鋁質電解電容器制造流程及制程功能.5、大型電容器器的構造以及應用.6、鋁質電解電容器常用詞說明.7、鋁質電解電容器基本特性.8、鋁質電解電容器信賴性試驗.9、鋁質電解電容器使用注意事項.-2-ALE-CAPALE-CAP11、、電容器簡介電容器簡介1.在兩平行對立之金屬加以額定電壓,兩平行板間存在誘電介質即可構成電容器.2.電容器具有充放電功本身就是小能量電池.3.理論結構:4.電容器理論靜電容量(C)C=C=8.855×10-8【鋁質電解電容器】ε:誘電体的誘電率S:金屬板(電极)面積d:兩金屬板(電极)距離εSd(μF)εSd(μF)金屬板誘電介質E-3-ALE-CAPALE-CAP5.理想電容器特性:1充電瞬間電流無限大形同短路2充電飽和電流截止形同開路。6.電容器功能:1旁路作用2濾波作用3耦合作用4移相作用5濾頻作用6諧振作用7振蕩作用11、、電容器簡介電容器簡介-4-ALE-CAPALE-CAP1.1.電容器結構電容器結構鋁殼CP線端子鋁端子電解紙陰極箔陽極箔CP線端子線端子封口橡膠蓋塑膠套管素子基本結構素子基本結構素子直立式電容直立式電容(CE04(CE04型型))22、、鋁質電解電容器基本結構鋁質電解電容器基本結構-5-ALE-CAPALE-CAP2.2.電容器直列結構電容器直列結構※※鋁質電解電容器又稱陰極電解液電容器－foil負箔Paper(紙)Electrolyte電解液oxygen-film氧化鋁＋foil正箔ReＣx[Aluminumcapacitor’smodel]GBL系電解液TaiwanCHINA0.010.1110100EG系電解液水系電解液0.00750.0150.035TCNQforOS-conPPY&PEDTforPolymercap.MnO2fortantalum(S/cm)介電物質ElectricalconductivityInsulator（絶縁物）電導度22、、鋁質電解電容器基本結構鋁質電解電容器基本結構-6-ALE-CAPALE-CAP鋁質電解電容器制造流程及制程功能鋁質電解電容器制造流程及制程功能鋁箔表面蝕刻鋁箔表面蝕刻——擴大表面積擴大表面積原箔電蝕箔33、、鋁質電解電容器電極結構鋁質電解電容器電極結構--鋁箔鋁箔-7-ALE-CAPALE-CAP低壓箔腐蝕孔(採用AC法電蝕)(斷面放大)(表面放大)海棉狀腐蝕孔結晶狀腐蝕孔柱狀腐蝕孔中高壓箔腐蝕孔(採用DC法電蝕)(斷面放大)蝕孔狀態33、、鋁質電解電容器電極結構鋁質電解電容器電極結構--鋁箔鋁箔-8-ALE-CAPALE-CAP鋁箔表面化成鋁箔表面化成——生成皮膜使具耐壓生成皮膜使具耐壓皮膜厚度關係:13Ǻ~15Ǻ/1V※一般陰極箔無耐壓33、、鋁質電解電容器電極結構鋁質電解電容器電極結構--鋁箔鋁箔-9-ALE-CAPALE-CAP鋁箔裁切分條鋁箔裁切分條44、、鋁質電解電容器制造流程及制程功能鋁質電解電容器制造流程及制程功能原始寬度:480~500mm依電容器高度設計使用寬度-10-ALE-CAPALE-CAP1.保存電解液,防止散逸2.防止電容器內部受污染(氯離子,鐵離子)橡膠蓋鋁殼組立封口以電解液做為兩極間之介電質電解液含浸1.有效的空間利用2.兩電極間絕緣3.電極與絕緣體固定電解紙捲繞將電容器之容量經由導針引出使用陽極箔陰極箔導針釘接功能說明圖示使用材料製程別44、、鋁質電解電容器制造流程及制程功能鋁質電解電容器制造流程及制程功能-11-ALE-CAPALE-CAP依使用者插件需求做引線成型加工參考下一頁加工形式切腳加工依使用者插件需求做引線成型加工熱溶膠帶台紙貼帶加工(貼品)修補氧化皮膜(電極於釘接捲繞及裁切時所損傷的氧化膜(加溫)-----充電選別1.規格及極性的標示2.絕緣3.美觀熱收縮膠管PVCPET套管功能說明圖示使用材料製程別44、、鋁質電解電容器制造流程及制程功能鋁質電解電容器制造流程及制程功能-12-ALE-CAPALE-CAP成型切腳成型切腳垂直彎腳切腳垂直彎腳切腳直線切腳直線切腳φdF+0.5φDφDφd4±0.5φDφd4±0.5※※CPCP線距線距(F)(F)依循國際通用標準加工依循國際通用標準加工44、、引引線加工切腳形式線加工切腳形式-13-ALE-CAPALE-CAP端子板和橡胶圈突起橡胶圈（ＥＰＴ）ＰＰ樹脂酚樹脂ＰＰＳ樹脂55、大型電容器器的構造以及應用、大型電容器器的構造以及應用..-14-ALE-CAPALE-CAP从电容器的内侧插入橡胶防爆閥的構造老化封口55、大型電容器器的構...
