草图建模训练VIP免费

草图建模训练_第1页
1/4
草图建模训练_第2页
2/4
草图建模训练_第3页
3/4

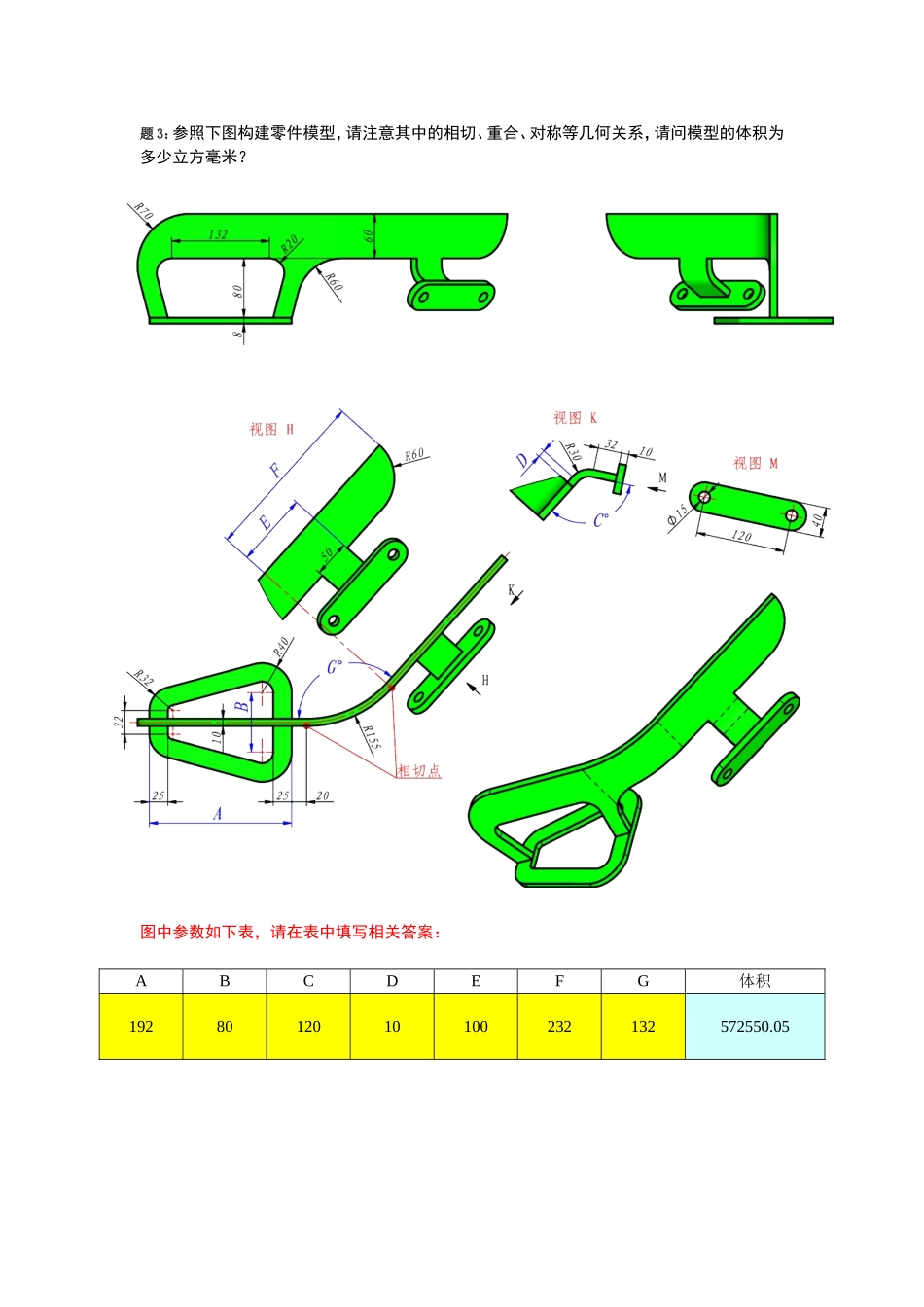

题1:【几何】对称、共线参数:A=37,B=30,C=80,D=24,E=15,F=8,T=3问题:模型体积为多少?答案:与标准答案相对误差在正负0.5%以内视为正确。模型体积为多少?(标准答案:14126.39)题2:【几何】相切。【提示】建模的次序特别重要,请仔细分析模型参数:A=60,B=28,C=120,D=27,E=124,F=12,G=10,H=4.8问题:1、绿色面的面积是多少?2、模型体积是多少?答案:与标准答案相对误差在正负0.5%以内视为正确。1、绿色面的面积是多少?(标准答案:1067.85)2、模型体积是多少?(标准答案:14379.62)题3:参照下图构建零件模型,请注意其中的相切、重合、对称等几何关系,请问模型的体积为多少立方毫米?图中参数如下表,请在表中填写相关答案:ABCDEFG体积1928012010100232132572550.05题4:【几何】同色面(蓝色和橘色)之间间距为T。参数:ABCDEFGT3248245286403问题:1、X是多少?(20%)2、箭头所指的蓝色面(仅一个面,而非三个蓝色面)的面积是多少?(25%)3、模型体积是多少?(答案参考区间:100000~999999)(55%)答案:与标准答案相对误差正负0.5%以内视为正确。1、X是多少?(40.79)2、箭头所指的蓝色面(仅一个面,而非三个蓝色面)的面积是多少?(2847.79)3、模型体积是多少?(答案参考区间:100000~999999)(394403.04)
