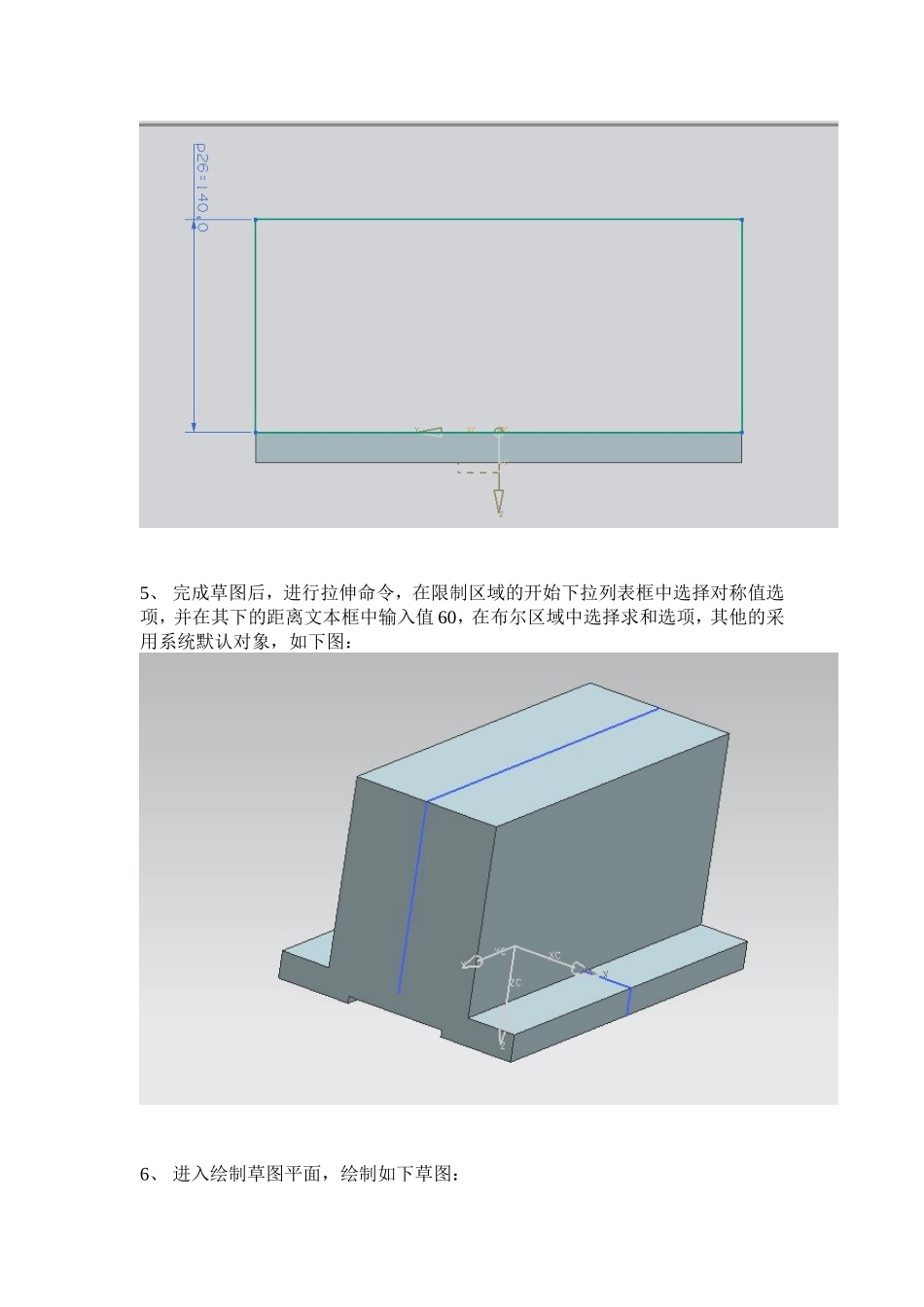

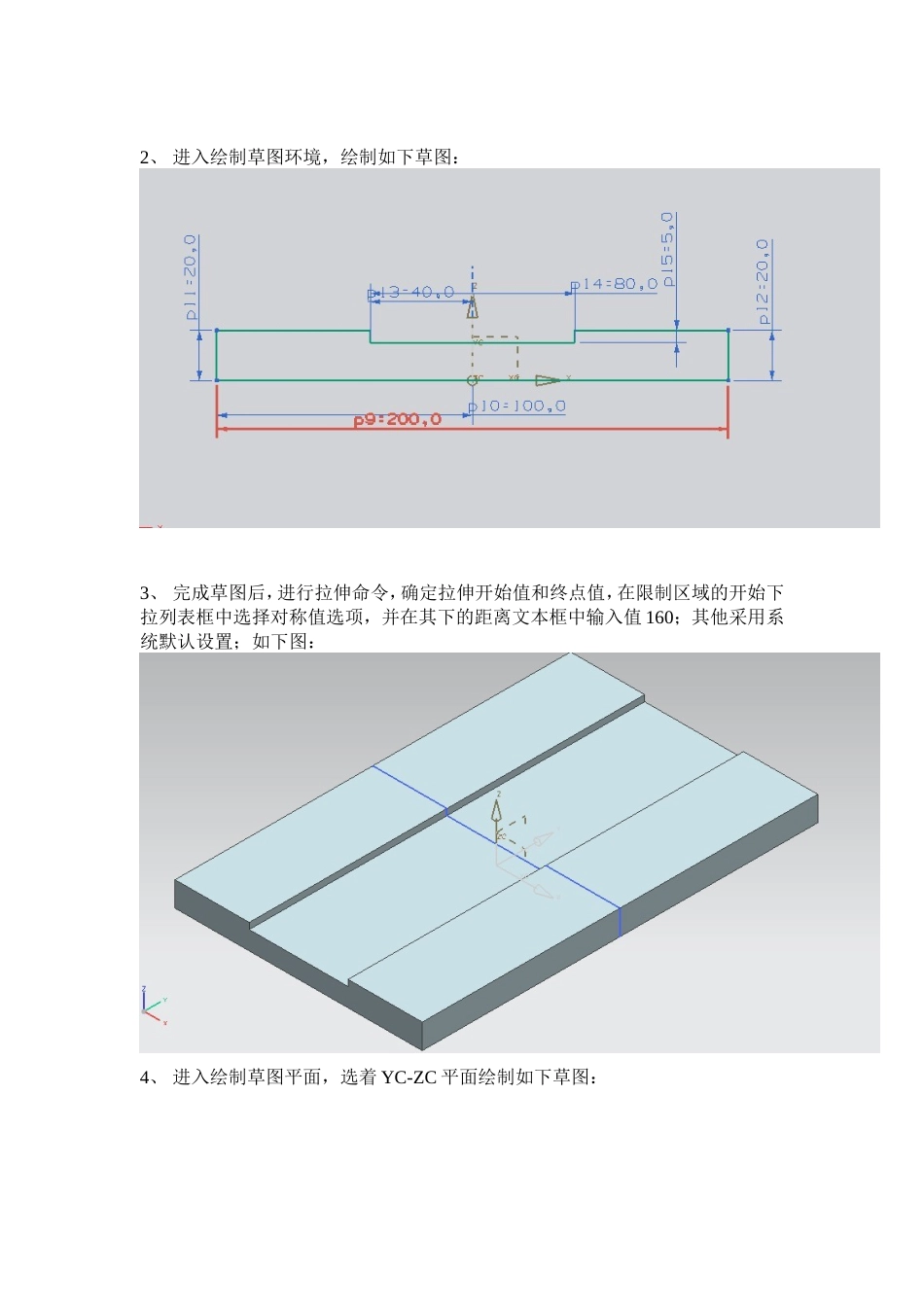

南昌航空大学科技学院UG设计题目:减速器箱体姓名梁晟豪学号108102315院(系)航空工程系专业机械设计制作及其自动化自动化指导教师于斐2012年11月28日1、打开UG6.0软件,新建文件夹;再在模型选项卡的模板类型为模型,进入新的环境。2、进入绘制草图环境,绘制如下草图:3、完成草图后,进行拉伸命令,确定拉伸开始值和终点值,在限制区域的开始下拉列表框中选择对称值选项,并在其下的距离文本框中输入值160;其他采用系统默认设置;如下图:4、进入绘制草图平面,选着YC-ZC平面绘制如下草图:5、完成草图后,进行拉伸命令,在限制区域的开始下拉列表框中选择对称值选项,并在其下的距离文本框中输入值60,在布尔区域中选择求和选项,其他的采用系统默认对象,如下图:6、进入绘制草图平面,绘制如下草图:7、完成草图后,进行拉伸命令,如下图:8、进入绘制草图平面,绘制如下草图:9、完成草图后,进行回转命令,确定回转起始值和结束值,在限制区域的开始下拉列表框中选择值选项,并在其下的角度文本中输入值0,在终点下拉列表框中选择值选项,并在其下的角度文本框中输入值360,在布尔区域中选择求和选项,其他采用默认对象,如下图:10、进入绘制草图平面,绘制如下草图:11、完成草图后,进行拉伸命令,在限制区域的开始下拉列表框中选择对称值选项,并在其下的距离文本框中输入值50;在布尔区域中的下拉列表框中选择求差选项,其他采用默认对象,如下图:12、进入绘制草图平面,绘制如下草图:13、完成草图后,进行拉伸命令,在限制区域的开始下拉列表框中选择贯通选项,在终点的下拉列表框中选择贯通选项,布尔区域中的下拉列表框中选择求差选项其他采用默认对象,如下图:14、进入绘制草图平面,绘制如下草图:15、完成草图后,进行拉伸命令,如下图:16、进行镜像命令,如下图:17、进入绘制草图平面,绘制如下草图:18、完成草图后,进行拉伸命令,在限制区域的开始下拉列表框中选择对称值选项,并在其下的距离文本框中输入值5,在布尔区域中选择求和选项,其他采用默认对象,如下图:19、进入绘制草图平面,绘制如下草图:20、完成草图后,进行拉伸命令,在限制区域的开始下拉列表框中选择值选项,并在其下的距离文本框中输入值0,在终点的下拉列表框中选择值选项,并在其下的距离文本框中输入值5,在布尔区域选择求和选项,其他采用默认对象,如下图21、进行孔命令,孔的类型选取简单孔,孔的直径为14.5,深度为38,顶锥角为118,然后孔的安放的位子如图所示:22、进行孔命令,孔的类型选取简单孔,孔的直径为13.5,深度为22,顶锥角为118,然后空的安放的位子如图所示:23、进入绘制草图平面,绘制如下草图:24、完成草图后,进行拉伸命令,如下图所示:25、进行镜像命令,如下图所示:26、进行倒圆角命令,位子如图所示27、进行孔命令,孔的类型选取沉头孔,沉头孔直径为30,沉头孔深度为3,孔径为15.5,孔深度为20,顶锥角为118,空的安放位子如下图所示:28、进行镜像命令,如下图所示:29、进行孔命令,孔的类型选取螺纹孔,孔的直径为7,深度为20,在螺纹中大径为8,长度为20,螺距为1.5,角度为60,位子如下图所示:30、进行镜像命令,如下图所示:31、进行孔命令,如下图所示:32、进行镜像命令,如图所示:33、进行倒圆角命令,半径为1,如下图所示:设计完毕。。。。。
