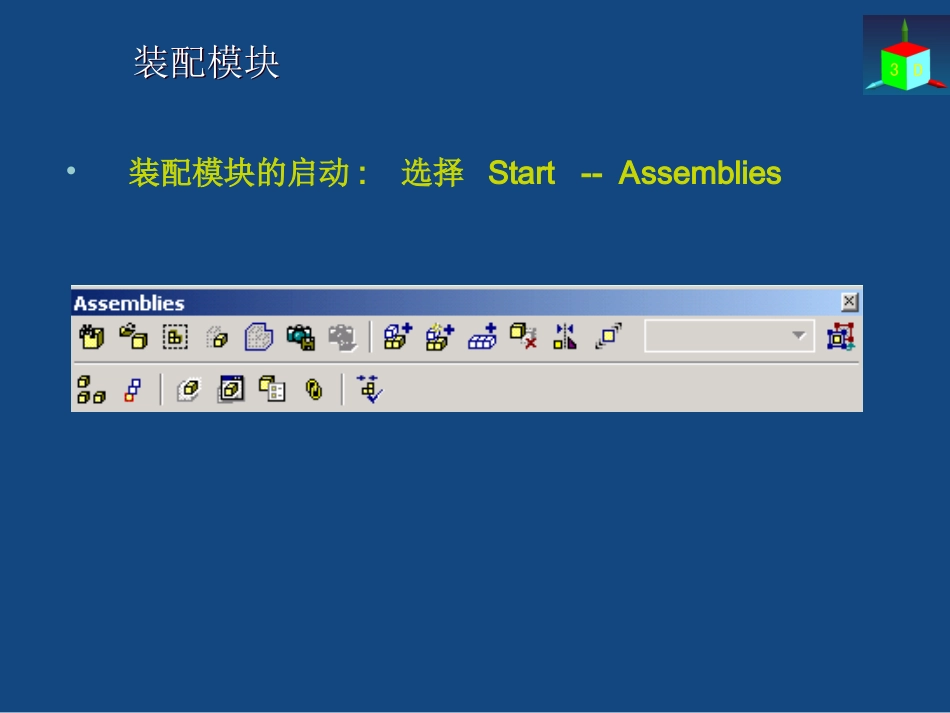

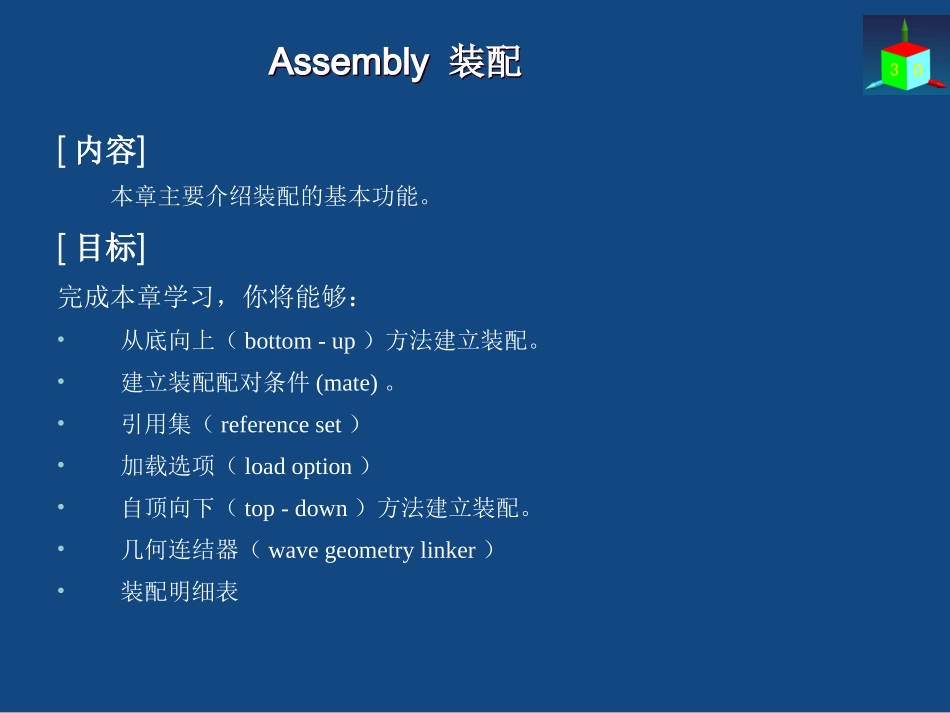

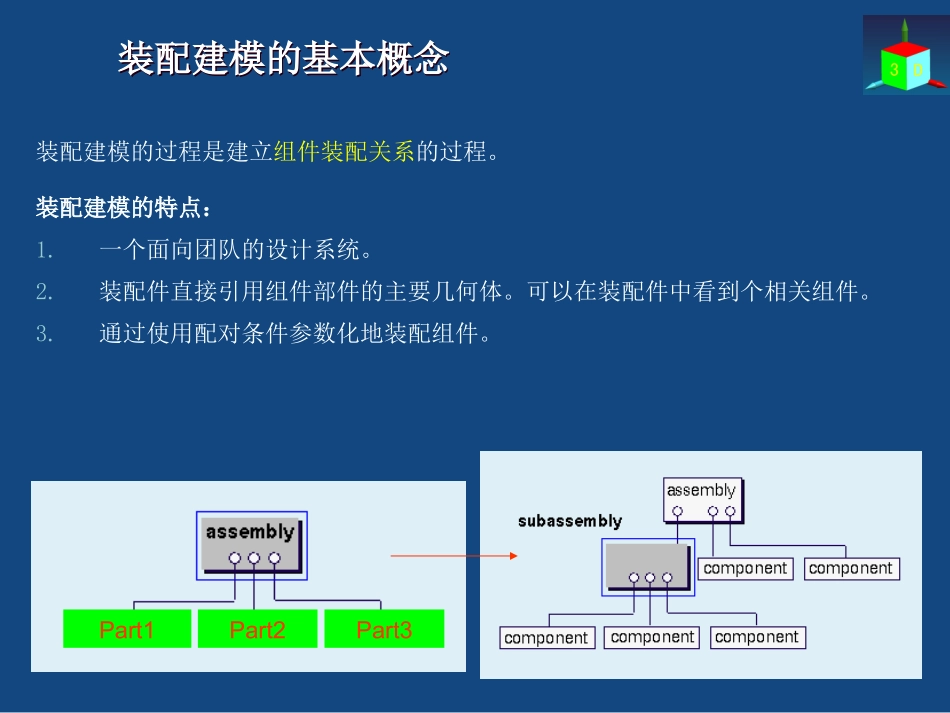

Assembly装配Assembly装配内容本章主要介绍装配的基本功能。目标完成本章学习，你将能够：•从底向上（bottom-up）方法建立装配。•建立装配配对条件(mate)。•引用集（referenceset）•加载选项（loadoption）•自顶向下（top-down）方法建立装配。•几何连结器（wavegeometrylinker）•装配明细表装配建模的基本概念装配建模的基本概念装配建模的过程是建立组件装配关系的过程。装配建模的特点：1.一个面向团队的设计系统。2.装配件直接引用组件部件的主要几何体。可以在装配件中看到个相关组件。3.通过使用配对条件参数化地装配组件。Part2Part3Part1装配模块装配模块•装配模块的启动:选择Start--Assemblies装配模块装配模块•装配模块的启动:选择Start--Assemblies装配方法装配方法•UG软件支持三种装配方法:1.自顶向下装配（Top-Downassembly）2.自底向上装配（Bottom-Upassembly）3.混合装配从底向上（bottom-up）装配1.装配建模的过程是建立组件装配关系的过程。2.对数据库中已经存有的系列产品零件，标准件以及外购件可以通过从底向上的方法加入到装配件中来。从底向上（bottom-up）方法建立装配从底向上（bottom-up）方法建立装配Part2Part3Part1主模型（MasterModel）主模型（MasterModel）•主模型是各个模块都能引用的部件模型，是并行工程思想在UG软件中的一种体现。xxx_aaa.prtxxx_aaa_dwg.prtxxx_assm.prtxxx_aaa_fea.prtxxx_aaa_mfe.prt主模型的创建主模型的创建•主模型的创建非常容易，步骤如下：1.首先选择FileNew…，建立一个新的UG文件。2.选择ApplicationAssemblies3.选择AddExisting…,将零件添加进来后保存即可。装配模式装配模式•多零件装配（Multi-partAssemblies）：用此方法进行装配，装配件中的零件与原零件之间是一种拷贝关系而非链接关系，对原零件的修改不能自动反映到装配件中，既耗内存，又影响装配速度。•虚拟装配（VirtualAssemblies）：用此方法进行装配，装配件中的零件与原零件之间是链接关系，对原零件的修改会自动反映到装配件中，从而节约了内存，提高了装配速度，UG软件采用虚拟装配模式。•UG采用虚拟装配Part2Part3Part1装配中零件的工作方式装配中零件的工作方式•在一个装配件中零、部件有两种不同的工作方式：工作部件（WorkPart）和显示部件（DisplayPart）。•在装配应用中，屏幕上能看到的所有部件都是显示部件，而工作部件只有一个。当将某个零件定义为工作部件时，其余显示部件将变为灰色。•注意：只有工作部件才可以进行编辑修改工作。装配导航器装配导航器•当保存文件时，总是保存工作部件自底向上装配自底向上装配•选择StartComponents…AddExisting…添加已存部件创建新组件创建组件阵列替换组件重新定位组件配对组件替换引用集抑制组件解除抑制定义配对条件的其他方案检验配对条件的其他方案更新零件族组件特性检查间隙采用自底向上装配方法，组件的定位方法有两种：1.绝对坐标定位方法。一般第一个组件采用此方法添加。2.配对定位方法。以后添加进来的组件采用此方法。自底向上装配自底向上装配打开该选项可以添加多个所选零件自底向上装配自底向上装配New--Handle_assmAmd/vise---1.screw.prt2.handle.prt3.handlw_stop(count2)配对条件mate配对条件mate配对条件树配对类型选择步骤过滤器其他配对方案预览配对改变约束条件错误清单配对类型配对类型•配对约束（Mate）用该配对类型定位，1.对于平面对象，它们共面且法向方向相反；2.对于圆锥面，系统首先检查其角度是否相等，如果相等，则对齐其轴线；3.对于圆柱面，要求相配组件直径相等才能对齐轴线；4.对于边缘和线，相当于对齐约束（Align）。配对类型配对类型•对齐约束（Align）用该配对类型对齐相配对象。1.当对齐平面时，使两个面共面且法向方向相同；2.当对齐圆锥、圆柱和圆环面等对称实体时，使其轴线相一致；3.当对齐边缘和线时，使两者共线。配对类型配对类型•角度约束（Angle）用该配对类型是在两个对象间定义角度，用于约束相配组件到正确的方位上。角度约束可以在两个具有方向矢量的对象间产生，角度是两个方向矢量的夹角，逆时针方向...
