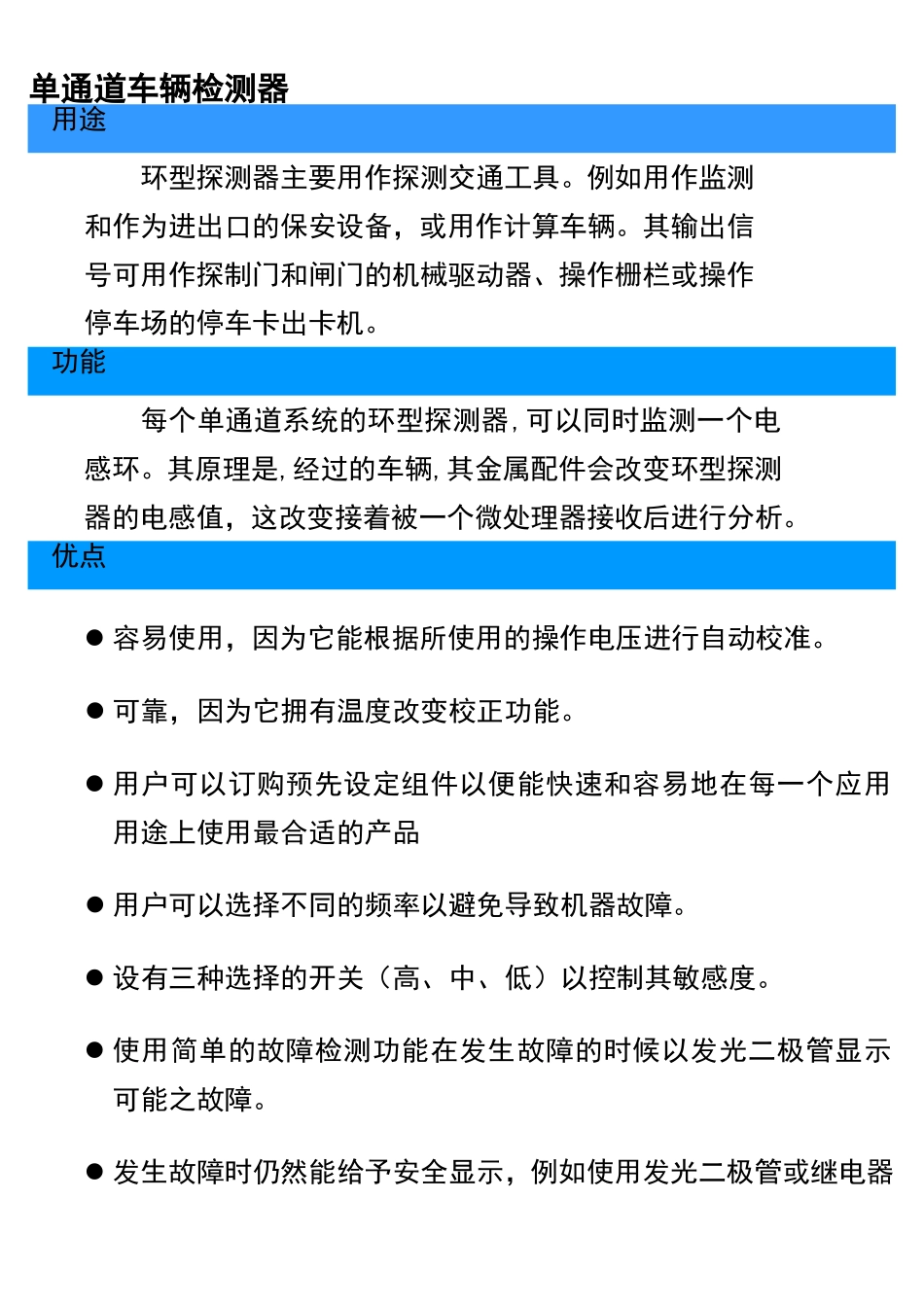

单通道车辆检测器说明书单通道车辆检测器环型探测器主要用作探测交通工具。例如用作监测和作为进出口的保安设备，或用作计算车辆。其输出信号可用作探制门和闸门的机械驱动器、操作栅栏或操作停车场的停车卡出卡机。每个单通道系统的环型探测器,可以同时监测一个电感环。其原理是,经过的车辆,其金属配件会改变环型探测器的电感值，这改变接着被一个微处理器接收后进行分析。容易使用，因为它能根据所使用的操作电压进行自动校准。可靠，因为它拥有温度改变校正功能。用户可以订购预先设定组件以便能快速和容易地在每一个应用用途上使用最合适的产品用户可以选择不同的频率以避免导致机器故障。设有三种选择的开关（高、中、低）以控制其敏感度。使用简单的故障检测功能在发生故障的时候以发光二极管显示可能之故障。发生故障时仍然能给予安全显示，例如使用发光二极管或继电器用途功能优点显示故障信息。备有简单的复位功能以便能更改敏感度继而强制系统进行重新校准。以下功能是在厂预先设定的.输出继电器的功能第1页操作电压230VAC±10%耗电量<6VA继电器输出250VAC6A脉阔周期100%频率界限20KHz至170KHz反应时间50MS第一输出继电器其它可选功能第2页技术参数信号占线时间当探测环被盖着的时候，信号占线时间是无限长敏感度（L/L）0.013%至0.1%以3个跳级调节探测环电磁量（包括连接电线）理想数据为80μH至300μH最高数据为40μH至1000μH探测环连接电线最长20米，至少每米转20次，总电阻<10欧姆操作温度-20℃至+65℃储存温度-40℃至+85℃温度补偿最高每小时50℃/H(自动)当没电时处理器所需的资料备3秒外壳材料为M3，颜色为Nory1红连接11支插脚的插座尺寸36*74*85毫米（宽*高*长）重量300克保护等级IP30电磁兼容（EMC）根据EN50081-1及EN50082-2单通道探测环有三段开关设定敏感度。《低》（LOW）表示最低敏感度。《中》（MEDIUM）表示中等敏感度。《高》（HIGH）表示最高敏感度。第3页设定敏感度（见下图A）备注：敏感度设定完毕后，车辆检测器将自动启动。用户可以更改探测环的频率以避免两个相邻的探测环或两个相邻的环形探测器之间的干扰。其中一个频率可以通过双列直插式开关设定。更改频率设定之前必须先关闭探测环以及将其壳子移开。车辆检测器的尺寸频率（见下图B）第4页电环的形状必须根据不同的应用用途稍作更改，若电环小于被探测车辆检测器的接线图第5页选择适当的电环形状的物体，其灵敏度为最理想。为方便安装，电环的设计通常都是方形的（如下图），些形状适合探测汽车和货车与路面呈45度的电环安装最合适用作探测脚踏车（如下图）8字电环最主要用在需要低横向灵敏度，或受火车铁路的电流所产生的干扰电压所影响的应用用途上，此电环以“8”字形状安装（如下图）。技第6页术上来说，若电环需要安装在非常靠近闸门的地方，便会使用这种形状。用户若有特殊需要，请与我们联系，并提供现场相关情况及要求。电环第7页电环线圈数目线圈的数目绝大部分取决于电环的圆周，电环的圆周越小，线圈的数目就越大。电环的圆周（L*B）线圈数目3米以下请联系我们3米至6米6圈6米至10米5圈10米至25米4圈25以上3圈第8页在决定了电环形状之后，必须在地面上挖槽沟（5至8毫米宽，30至50毫米深）以安装电环，我们建议在电环角挖斜角槽沟（45度）。电环绕此斜角可以减低过度的磨损，进而得到保护。槽沟必须被清理干净以避免任何潮湿，将电环的电线从槽沟的最底开始紧紧地绕着槽沟转。您可以使用商用铜线（柔韧、已被绝缘、截面面第9页安装电环积为1.5平方毫米），作为电环电线。在密封槽沟之前，您必须先用测量仪器检查电环的电感值，并依需要更改（最理想电感值为80至300Uh）.然后，将电环槽沟密封。适合使用的宽密封剂包括沥青和人造树脂。填完密封剂后必须进行通地漏电测量，完成这一步后，便可以探测环接上电源。环型探测器只可以安装在没有任何潮湿和水份的房间或控制室。其四周必须与其它装置保持至少10毫米的距离。周围温度也不可以超过65℃。启动小心！密封槽沟的时候，确保密封剂（例如热沥青）的温度低过电环绝缘体可以承受的最高温度，因为这可能会...
