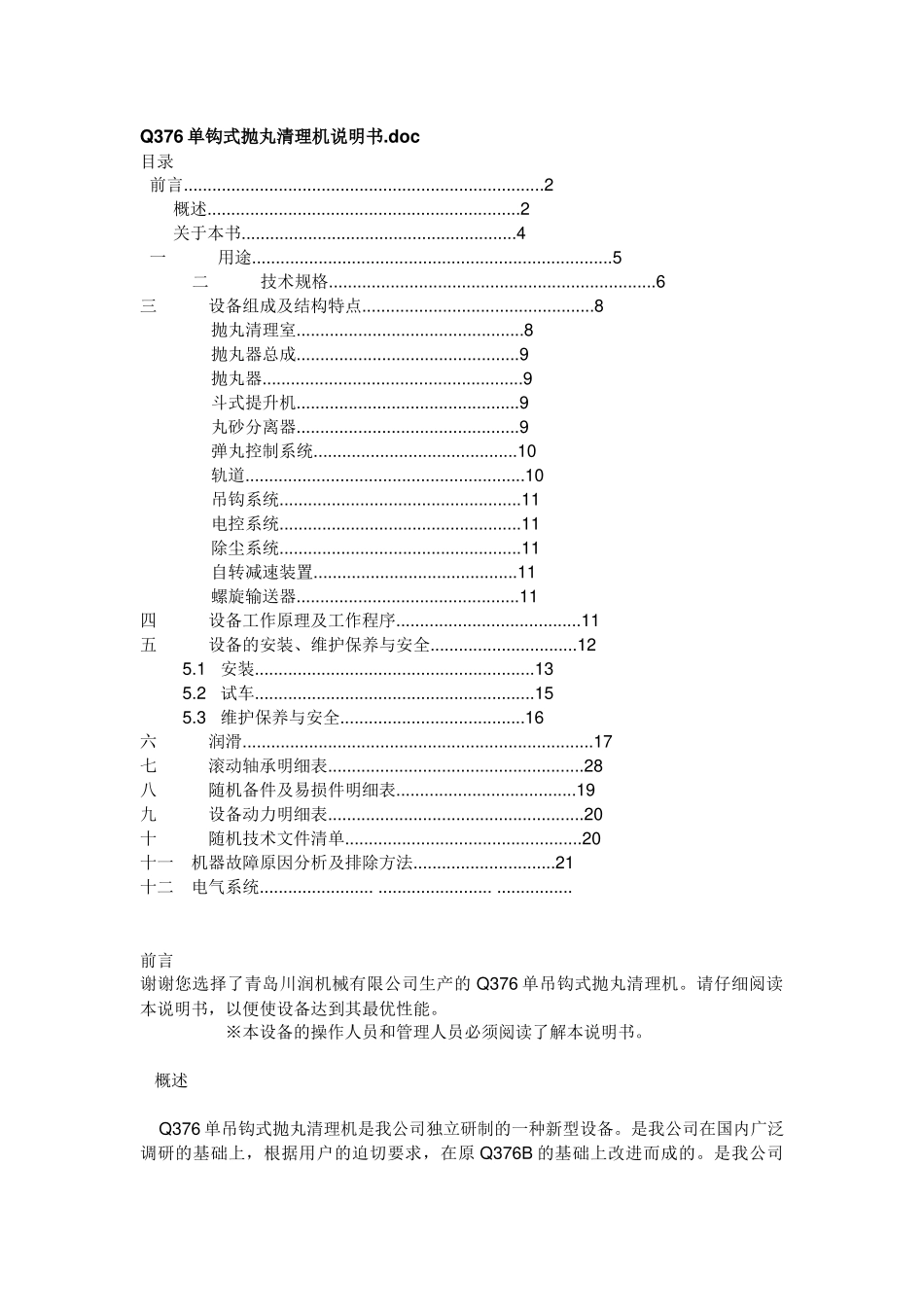

Q376单钩式抛丸清理机说明书.doc目录前言............................................................................2概述..................................................................2关于本书..........................................................4一用途............................................................................5二技术规格.....................................................................6三设备组成及结构特点.................................................8抛丸清理室................................................8抛丸器总成...............................................9抛丸器.......................................................9斗式提升机...............................................9丸砂分离器...............................................9弹丸控制系统...........................................10轨道...........................................................10吊钩系统...................................................11电控系统...................................................11除尘系统...................................................11自转减速装置...........................................11螺旋输送器...............................................11四设备工作原理及工作程序.......................................11五设备的安装、维护保养与安全...............................125.1安装...........................................................135.2试车...........................................................155.3维护保养与安全.......................................16六润滑..........................................................................17七滚动轴承明细表......................................................28八随机备件及易损件明细表......................................19九设备动力明细表......................................................20十随机技术文件清单..................................................20十一机器故障原因分析及排除方法..............................21十二电气系统................................................................前言谢谢您选择了青岛川润机械有限公司生产的Q376单吊钩式抛丸清理机。请仔细阅读本说明书,以便使设备达到其最优性能。※本设备的操作人员和管理人员必须阅读了解本说明书。概述Q376单吊钩式抛丸清理机是我公司独立研制的一种新型设备。是我公司在国内广泛调研的基础上,根据用户的迫切要求,在原Q376B的基础上改进而成的。是我公司Q376系列清理机的第三代产品。它具有以下优点:采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器,抛丸器与驱动电机间采用直联式,能大大减小抛丸器的占地面积,从而有效地缩小设备的外形尺寸,显著地提高清理效率、获得满意的清理质量。模拟抛射图(包括抛丸器型号、个数和空间布置位置的确定等)及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制,抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率,保证了清理效果,减小了对室体护板的磨损。采用倍受欢迎的无地坑结构形式,既节省了地坑基础的施工费用及时间,又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。吊钩具有升降、运行和室内旋转的功能。采用手动开、关门方式,也可根据用户要求,选择其他开、关门方式。室体内受抛丸器直接抛射的区域及设备顶部衬有厚度为δ12的由ZGMn13材质耐磨铸铁制作而成的防护板,其它区域采用δ6的高锰钢板防护。护板均用防护螺帽压紧,便于必要时拆装更换。我公司备有本机的全套护板配件,可随时为用户提供服务。关于本书本说明书详细介绍了Q376单吊钩式抛丸清理机的工作原理、技术规格、工作程序、安装维护、润滑、故障排除和本设备所用到的轴...
