第5章 二维渲染图制作VIP免费

第5章 二维渲染图制作_第1页
1/87

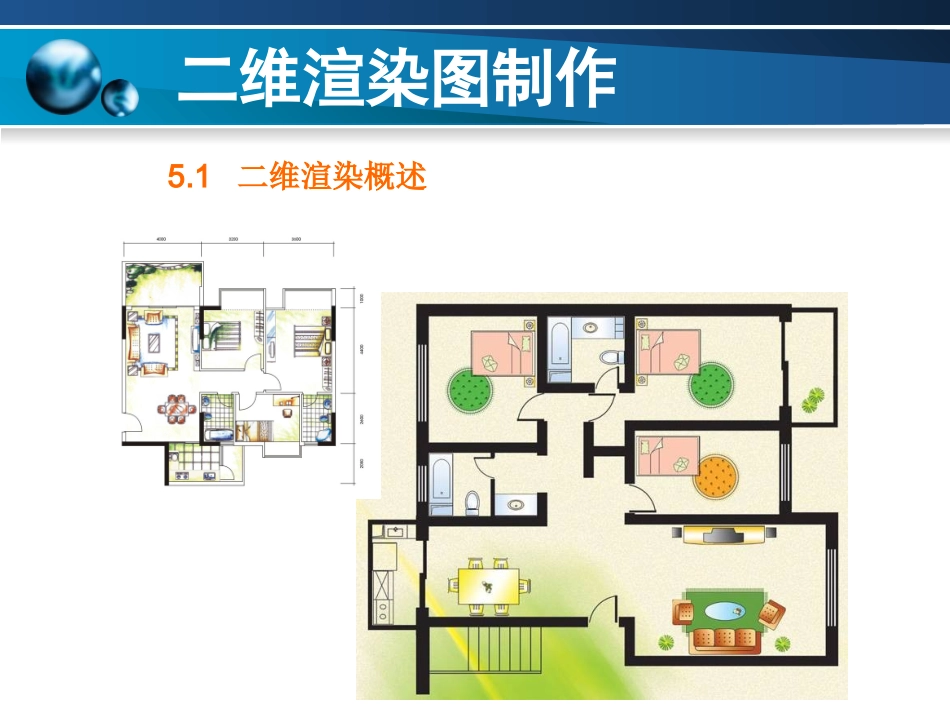

第5章 二维渲染图制作_第2页
2/87

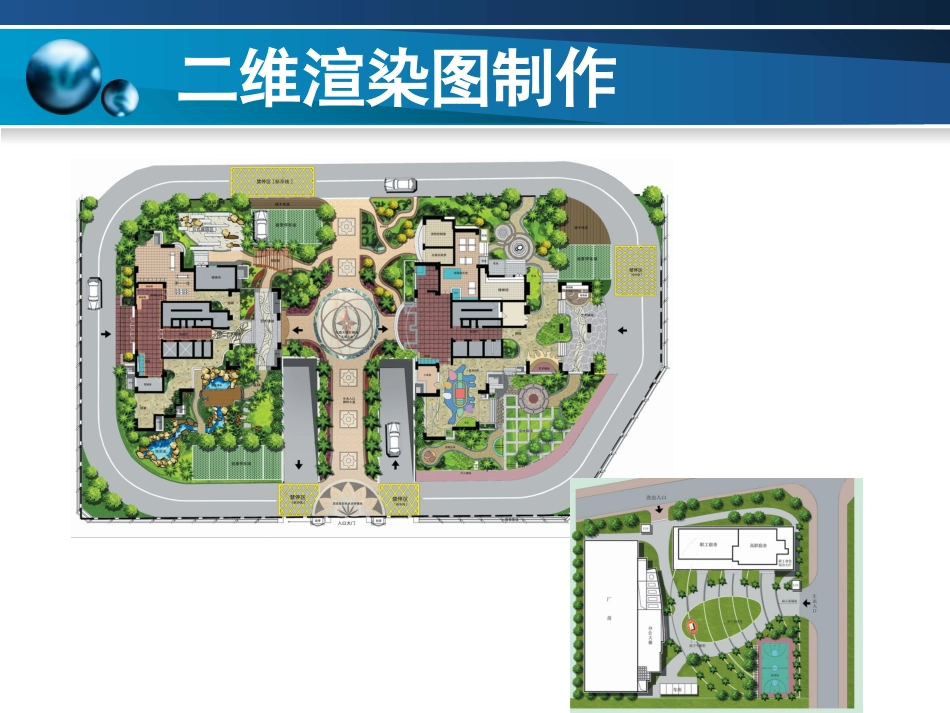

第5章 二维渲染图制作_第3页
3/87
第5章二维渲染图制作潘晓菁主编二维渲染图制作5.1二维渲染概述二维渲染图制作二维渲染图制作5.2在AutoCAD中输出“*.eps”文件二维渲染图制作二维渲染图制作选择“选项”命令,在弹出“Postscript输出选项”对话框单击“窗口”按钮,弹出“窗口选择”对话框,如图5.6。然后单击“拾取”按钮,弹出“AutoCAD信息”的提示对话框,如图5.7所示。二维渲染图制作图5.6输出选项对话框图5.7窗口选择及AutoCAD信息二维渲染图制作5.3绘制室内二维渲染户型平面图5.3.1在Photoshop软件中打开(*.eps)文件并进行修改Step01:启动Photoshop中文版软件。Step02:选择菜单【文件】/【打开】命令,打开前面输出的“外墙图.eps”文件。效果如图5.8所示。由于AutoCAD输出的(*.eps)文件的线条只有一个像素的宽度,因此在Photoshop打开后不清晰,创建选区时会有困难,需要在打开的(*.eps)文件中复制多层,然后合并为一层。二维渲染图制作图5.8打开“外墙图.eps”文件图5.9栅格化通用格式参数设置二维渲染图制作Step04:单击“好”按钮,确定设置。此时打开的“外墙图.eps”文件是一个没有背景,只有一个图层的文件,在图层控制面板中将图层重命名为“平面线”。并单击图层控制面板的下方的“新建图层”按钮,,将新建的图层1移到平面线图层以下,如图5.9所示。二维渲染图制作图5.9新建并调整图层图5.10填充图层1后效果二维渲染图制作图5.11复制多层图5.12合并图层二维渲染图制作图5.13合并图层后效果二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作5.3.2制作墙体等主框架制作墙体主要是为了将每个房间区分开来,更好的表现出房间的结构。在制作时应注意墙体、阳台以及窗户玻璃等用不同颜色填充,使人一目了然。具体操作程序如下:Step01:在图层控制面板中将“家具”与“文字”层隐藏,以便于清晰的观察图像。如图5.17所示。这样,图像中仅可见到平面线。二维渲染图制作图5.17隐藏文字和家具层二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作5.3.3地面的制作制作地面是为了更好的表现整个布局和各功能区域的划分,在填充地面时注意要选择不同房间时的地面要准确。地面的选取可用“矩形选框”工具来选取,封闭区域可用“魔棒”工具选取。5.3.3.1客厅地面的制作Step01:在图层控制面板选择“平面线”为当前图层,使用“矩形选框”工具来选取客厅地面,“矩形选框”工具选项栏中的参数设置如图5.25所示:二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作5.3.3.3房间地板的制作Step01:在制作地板前首先要定义一个木质地板的图案,打开光盘中“第五章练习”文件夹中的素材库文件夹,找到“地板.psd”文件,并在Photoshop中打开,使用菜单【编辑】/【定义图案】,打开定义图案控制面板,如图所示:单击“好”按钮。这样该图片就定义成为图案。二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作5.3.4.3客厅沙发的制作Step01:在图层控制面板上新建一图层,命名为“沙发”层,将其放置在“家具”层之下,使用“矩形选框”工具选出长沙发与单人沙发选区,填上颜色,RGB值为(180、210、230)。Step02:按下Ctrl+D组合键,取消选区,再次使用“矩形选框”工具选出长沙发一边的扶手,接着在工具箱中单击“渐变工具”,渐变颜色为浅蓝色到白色渐变。两个颜色RGB值分别为(180、210、230),(255、255、255),效果如图所示:二维渲染图制作沙发扶手制作沙发制作效果二维渲染图制作二维渲染图制作二维渲染图制作Step04:接着单击“渐变工具”中的径向渐变,渐变颜色RGB值为(255、255、255),(150、145、55)。Step05:使用“渐变”工具在操作窗口选区内拉一条斜线,取消选区。Step06:另外一个枕头也使用同样的方法,选取后平滑再拉渐变。完成的效果如图5.53所示。二维渲染图制作图5.53图5.54二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维渲染图制作二维...
