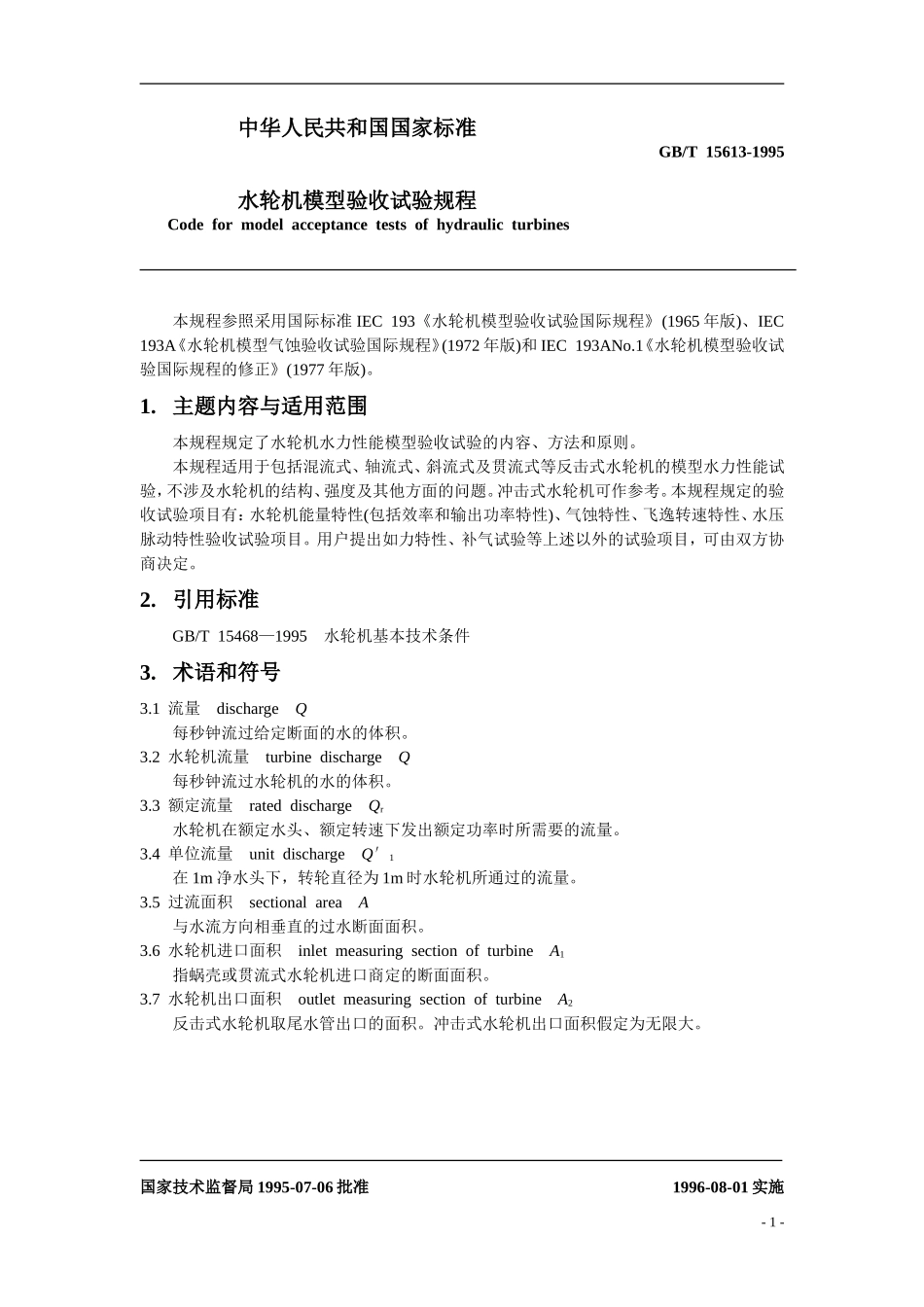

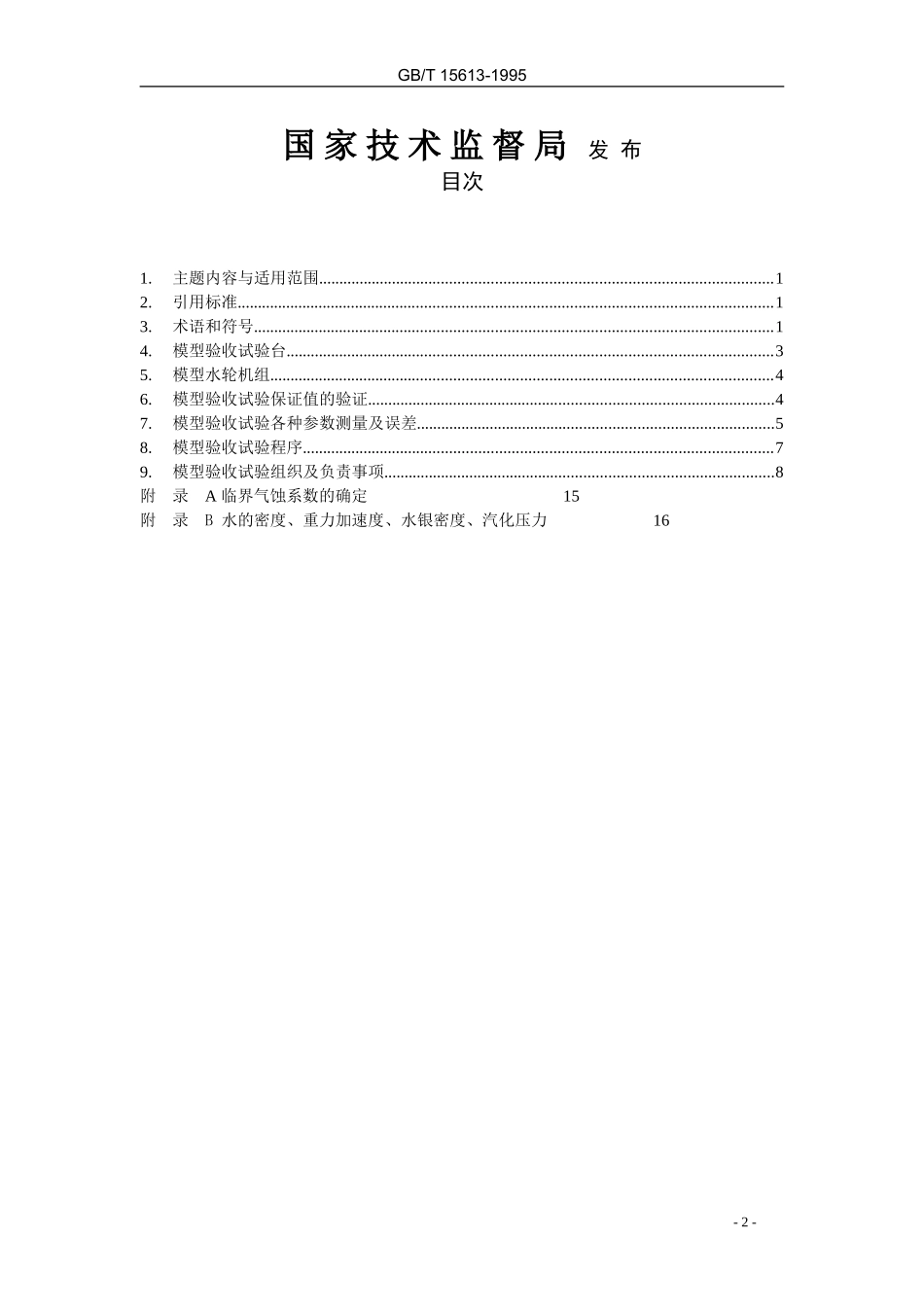

中华人民共和国国家标准GB/T15613-1995水轮机模型验收试验规程Codeformodelacceptancetestsofhydraulicturbines1995-07-06发布1996-08-01实施GB/T15613-1995国家技术监督局发布目次1.主题内容与适用范围..............................................................................................................12.引用标准..................................................................................................................................13.术语和符号..............................................................................................................................14.模型验收试验台......................................................................................................................35.模型水轮机组..........................................................................................................................46.模型验收试验保证值的验证...................................................................................................47.模型验收试验各种参数测量及误差.......................................................................................58.模型验收试验程序..................................................................................................................79.模型验收试验组织及负责事项...............................................................................................8附录A临界气蚀系数的确定15附录B水的密度、重力加速度、水银密度、汽化压力16-2-中华人民共和国国家标准GB/T15613-1995水轮机模型验收试验规程Codeformodelacceptancetestsofhydraulicturbines本规程参照采用国际标准IEC193《水轮机模型验收试验国际规程》(1965年版)、IEC193A《水轮机模型气蚀验收试验国际规程》(1972年版)和IEC193ANo.1《水轮机模型验收试验国际规程的修正》(1977年版)。1.主题内容与适用范围本规程规定了水轮机水力性能模型验收试验的内容、方法和原则。本规程适用于包括混流式、轴流式、斜流式及贯流式等反击式水轮机的模型水力性能试验，不涉及水轮机的结构、强度及其他方面的问题。冲击式水轮机可作参考。本规程规定的验收试验项目有：水轮机能量特性(包括效率和输出功率特性)、气蚀特性、飞逸转速特性、水压脉动特性验收试验项目。用户提出如力特性、补气试验等上述以外的试验项目，可由双方协商决定。2.引用标准GB/T15468—1995水轮机基本技术条件3.术语和符号3.1流量dischargeQ每秒钟流过给定断面的水的体积。3.2水轮机流量turbinedischargeQ每秒钟流过水轮机的水的体积。3.3额定流量rateddischargeQr水轮机在额定水头、额定转速下发出额定功率时所需要的流量。3.4单位流量unitdischargeQ′1在1m净水头下，转轮直径为1m时水轮机所通过的流量。3.5过流面积sectionalareaA与水流方向相垂直的过水断面面积。3.6水轮机进口面积inletmeasuringsectionofturbineA1指蜗壳或贯流式水轮机进口商定的断面面积。3.7水轮机出口面积outletmeasuringsectionofturbineA2反击式水轮机取尾水管出口的面积。冲击式水轮机出口面积假定为无限大。国家技术监督局1995-07-06批准1996-08-01实施-1-GB/T15613-19953.8平均流速averagevelocityv流量除以过流面积。3.9压强pressureP系统中任意点单位面积所受的压力。3.10水轮机进口压强inletpressureofturbineP1水轮机进口中心处所测量的压强。3.11水轮机出口压强outletpressureofturbineP2水轮机出口中心处所测量的压强。3.12水的重度specificweightofwater单位体积的水在空气中的重量(附录B表B1、表B2)。3.13位置水头potentialheadhz平均海平面或指定的基准面与测点的高程差。3.14压力水头pressureheadhp用水柱高度表示的系统中任意点压强。3.15速度水头velocityheadhv用水柱高度表示的平均速度的平方除以两倍重力加速度。hv=v2/2g(附录B表B2)3.16总水头totalheadH指定断面的...
