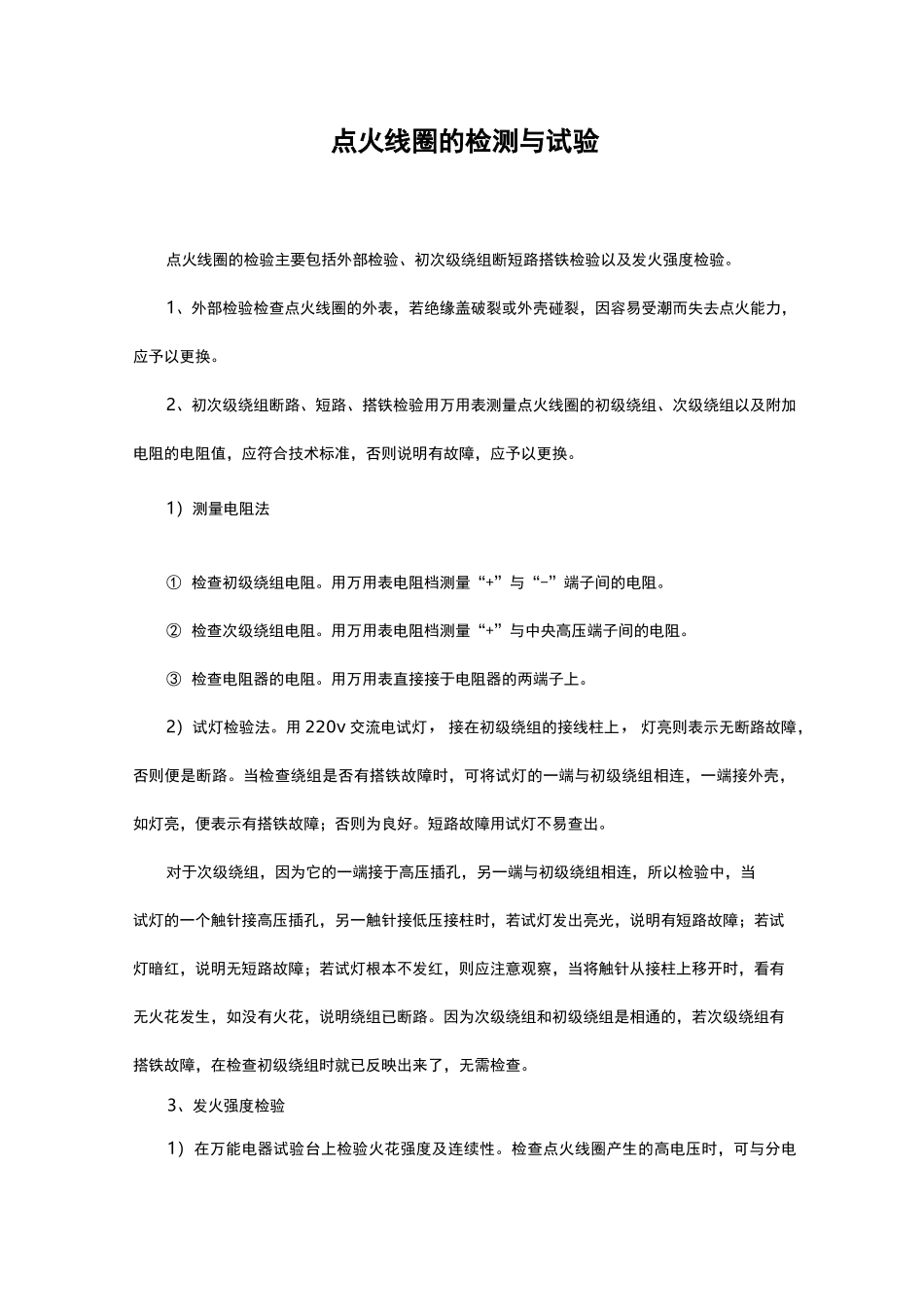

点火线圈的检测与试验点火线圈的检验主要包括外部检验、初次级绕组断短路搭铁检验以及发火强度检验。1、外部检验检查点火线圈的外表，若绝缘盖破裂或外壳碰裂，因容易受潮而失去点火能力，应予以更换。2、初次级绕组断路、短路、搭铁检验用万用表测量点火线圈的初级绕组、次级绕组以及附加电阻的电阻值，应符合技术标准，否则说明有故障，应予以更换。1）测量电阻法①检查初级绕组电阻。用万用表电阻档测量“+”与“-”端子间的电阻。②检查次级绕组电阻。用万用表电阻档测量“+”与中央高压端子间的电阻。③检查电阻器的电阻。用万用表直接接于电阻器的两端子上。2）试灯检验法。用220v交流电试灯，接在初级绕组的接线柱上，灯亮则表示无断路故障，否则便是断路。当检查绕组是否有搭铁故障时，可将试灯的一端与初级绕组相连，一端接外壳，如灯亮，便表示有搭铁故障；否则为良好。短路故障用试灯不易查出。对于次级绕组，因为它的一端接于高压插孔，另一端与初级绕组相连，所以检验中，当试灯的一个触针接高压插孔，另一触针接低压接柱时，若试灯发出亮光，说明有短路故障；若试灯暗红，说明无短路故障；若试灯根本不发红，则应注意观察，当将触针从接柱上移开时，看有无火花发生，如没有火花，说明绕组已断路。因为次级绕组和初级绕组是相通的，若次级绕组有搭铁故障，在检查初级绕组时就已反映出来了，无需检查。3、发火强度检验1）在万能电器试验台上检验火花强度及连续性。检查点火线圈产生的高电压时，可与分电器配合在试验台上进行试验，如果三针放电器的火花强，并能击穿5.5mm以上的间隙时，说明点火线圈发火强度良好。检验时将故电电极间隙调整到7mm，先以低速运转，待点火线圈的温度升高到工作温度（60—70弋）时，再将分电器的转速调至规定值，（一般4、6缸发动机用的点火线圈的转速为1900r/min,8缸发动机的为2500r/min），在0.5min内,若能连续发出蓝色火花，表示点火线圈良好。2）用对比跳火的方法检验。此方法在试验台上或车上均可进行，将被检验的点火线圈与好的点火线圈分别接上进行对比，看其火花强度是否一样。点火线圈经过检验，如内部有短路、断路、搭铁等故障，或发火强度不符合要求时，一般均应更换新件。2检验初次级绕组40方法不正确扣20分,结果不正确扣20分3检验点火线圈发火强度40方法不正确扣20分,结果不正确扣20分4安全作业10违规操作记0分5分数总计100、各部件故障检查火线圈的检修：点火线圈的检修主要是检查初级绕组和次级绕组有无断路、短路故障,可用万用表检查绕组电阻进行判断。其初级绕组的阻值应为0.5~1.0Q（电子点火系20°C）,传统点火系应为1.5~3.0Q（20°C）。如果电阻无穷大说明初级绕组断路,应于更换新品。次级绕组的阻值应为2500~4000Q（20°C）,传统点火系为6000~8000。（20。0如电阻无穷大说明次级绕组断路；如阻值过小，说明次级绕组短路，无论断路或短路都应更换点火线圈。点火器的检修：检查分电器轴的弯曲度将千分表触针垂直顶在轴的上端，在转动分电器轴一周，千分表指针的摆差应不大于0.05MM，否则，应予校正或换分电器轴。检查轴承与轴承的配合间隙。用千分表测得摆差应为0.02~0.04MM最大不得超过0.07mm否则因更换。配电器的检修：检查分火头有无烧蚀、裂纹等。检查分电器盖有无破裂、裂纹、烧蚀、炭迹与磨损等如有则需更换。电极烧蚀可用细砂纸打磨修复。离心提前装置的检修离心弹簧不得锈蚀、变形或折断现象。真空提前装置的检修，真空提前装置的膜片不得有漏气现象。火花塞的检修测其电阻一般电阻为3~15KQ。点火信号发生器的检修，霍尔式点火信号发生器检测主要检测其输入与输出电压接通点火开关输入电压应为13~13.5V输出电压当触发叶片进入气隙时,电压应为9.8V.即比叶片刚进入气隙时的输入电压低约0.5V当触发叶片离开气隙时，电压应为0.1~0.5V.霍尔式点火控制器的检查断开点火开关拔下信号发生器的线束插头将主流电压表接点火线圈+15与负极点火线圈-1端子接通开关，电压表读数应为6v左右且在1~2s内降到0v如不将或保持6v说明点火控制失效。第三章电子点火系统的常见故障检测及诊断方法3.1故障诊断基本要求汽车电子点火系统的故...
