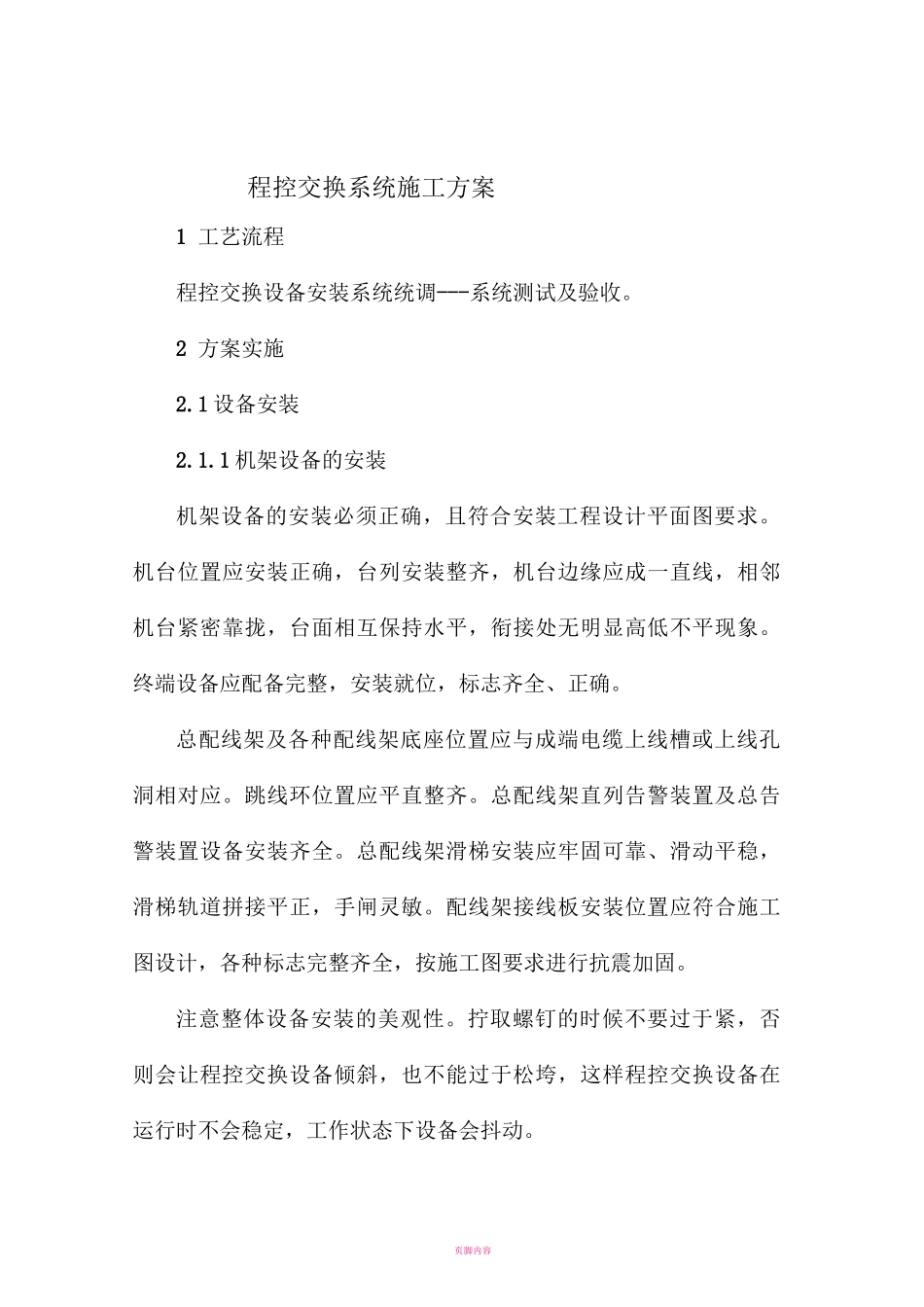

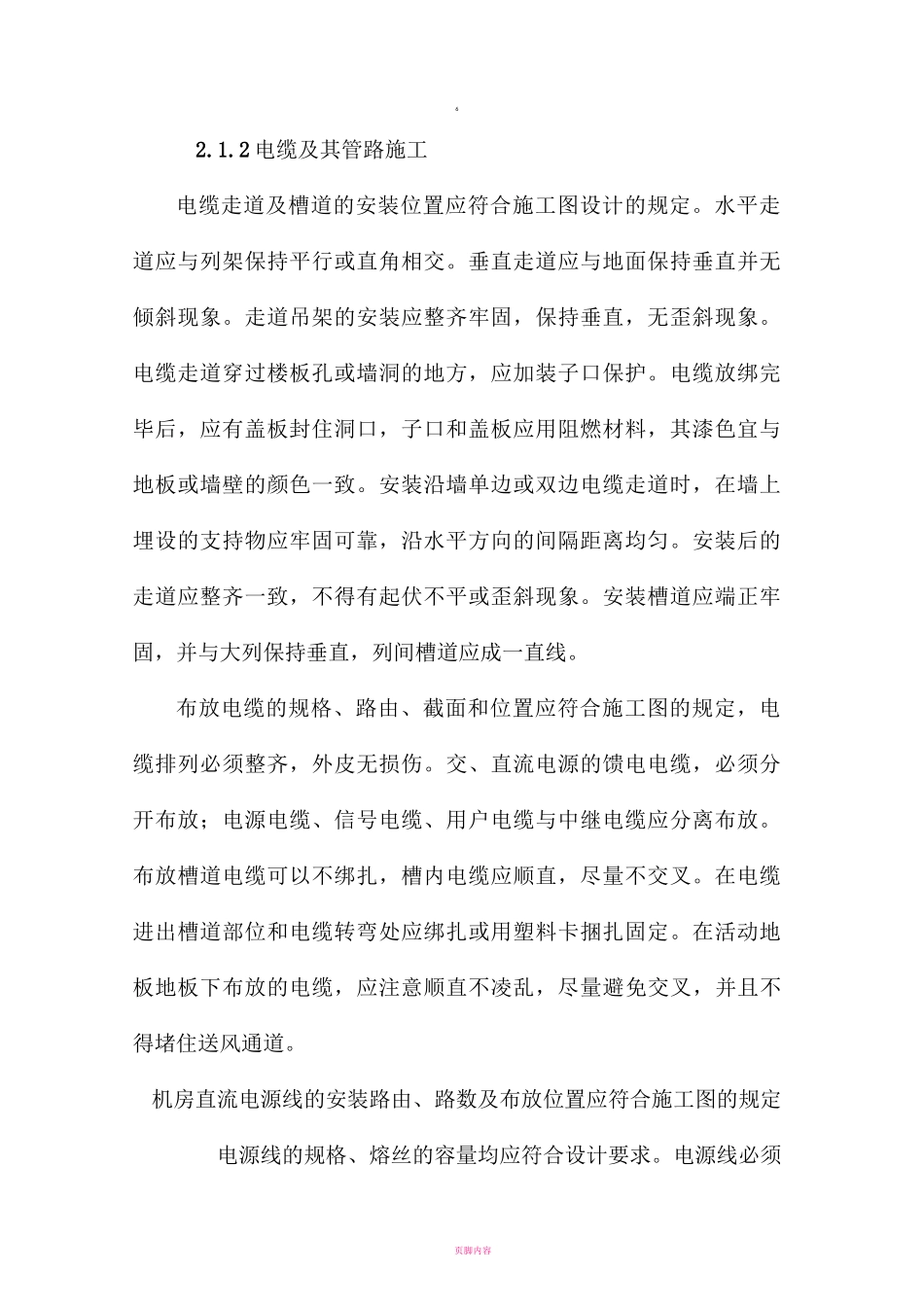

页脚内容程控交换系统施工方案1工艺流程程控交换设备安装系统统调---系统测试及验收。2方案实施2.1设备安装2.1.1机架设备的安装机架设备的安装必须正确，且符合安装工程设计平面图要求。机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。终端设备应配备完整，安装就位，标志齐全、正确。总配线架及各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。跳线环位置应平直整齐。总配线架直列告警装置及总告警装置设备安装齐全。总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。配线架接线板安装位置应符合施工图设计，各种标志完整齐全，按施工图要求进行抗震加固。注意整体设备安装的美观性。拧取螺钉的时候不要过于紧，否则会让程控交换设备倾斜，也不能过于松垮，这样程控交换设备在运行时不会稳定，工作状态下设备会抖动。页脚内容62.1.2电缆及其管路施工电缆走道及槽道的安装位置应符合施工图设计的规定。水平走道应与列架保持平行或直角相交。垂直走道应与地面保持垂直并无倾斜现象。走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。安装后的走道应整齐一致，不得有起伏不平或歪斜现象。安装槽道应端正牢固，并与大列保持垂直，列间槽道应成一直线。布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。机房直流电源线的安装路由、路数及布放位置应符合施工图的规定电源线的规格、熔丝的容量均应符合设计要求。电源线必须页脚内容6集啊话JrL□口］其它施工组织设计】6页脚内容6采用整段线料，中间无接头。交换系统用的交流电源线必须有接地保护线。直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位符合设计要求。列间馈电线采用架空敷设时，铜（铝）条应整齐平直，看不出有明显不平及锤痕。导线的固定方法和要求，应符合施工图的规定。铜（铝）条馈电线在正线上涂有红色油漆标志，其他不同电压的电源线有不同颜色标志区分。安装好的电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。2.1.3交换机电话配线箱（架）安放及其防雷措施电话配线箱（架）一般应左侧为接交换机端口线，右侧为出线端,接通信电缆线或电话线或网线等。电话配线箱（架）如有通信电缆线，则必须要安装通信电缆的屏蔽的铝层要接地。电话配线箱必须与主机必须有分别到时接地，否则，即使安装避雷保安排或保安单元无效，因为它对地并没有形成回路。交换机与配线箱或架接地方法如图：正施工组织设计】6页脚内容6安装交换机电源时，应独立于其它设备的电源，以防不必要的电源中断。如当地电网电压波动很大，或电源稳定性差用户极有必要配置UPS交流稳压电源。用户在选购稳压设备时，切忌选用断电切换式交流稳压电源。因为间隔式断电切换会造成设备工作混乱。配置24V-48V的电瓶（根据不同的交换机机型电瓶要求不同），容量为12V7〜100AH（视交换机机型而定）。直接将电瓶按对应的极性分别接在两接线柱上（红色为正极，黑色为负极）。缺电太多时,不应连续使用电瓶，否则会影响电源输出的稳定性及使用寿命。2.1.5程控交换机地线要求交换机内部设有防雷装置，但交换机的接地必须可靠，否则防雷装置将不起作用。接地质量好坏对通话质量有很大影响，同时对工作人员的安全起保护作用。程控交换机的接地要求和其它通信设备一样，比较严格。接地电阻不得大于5欧姆，接地良好与否,直接影响着外线通话质量。接地点应...
