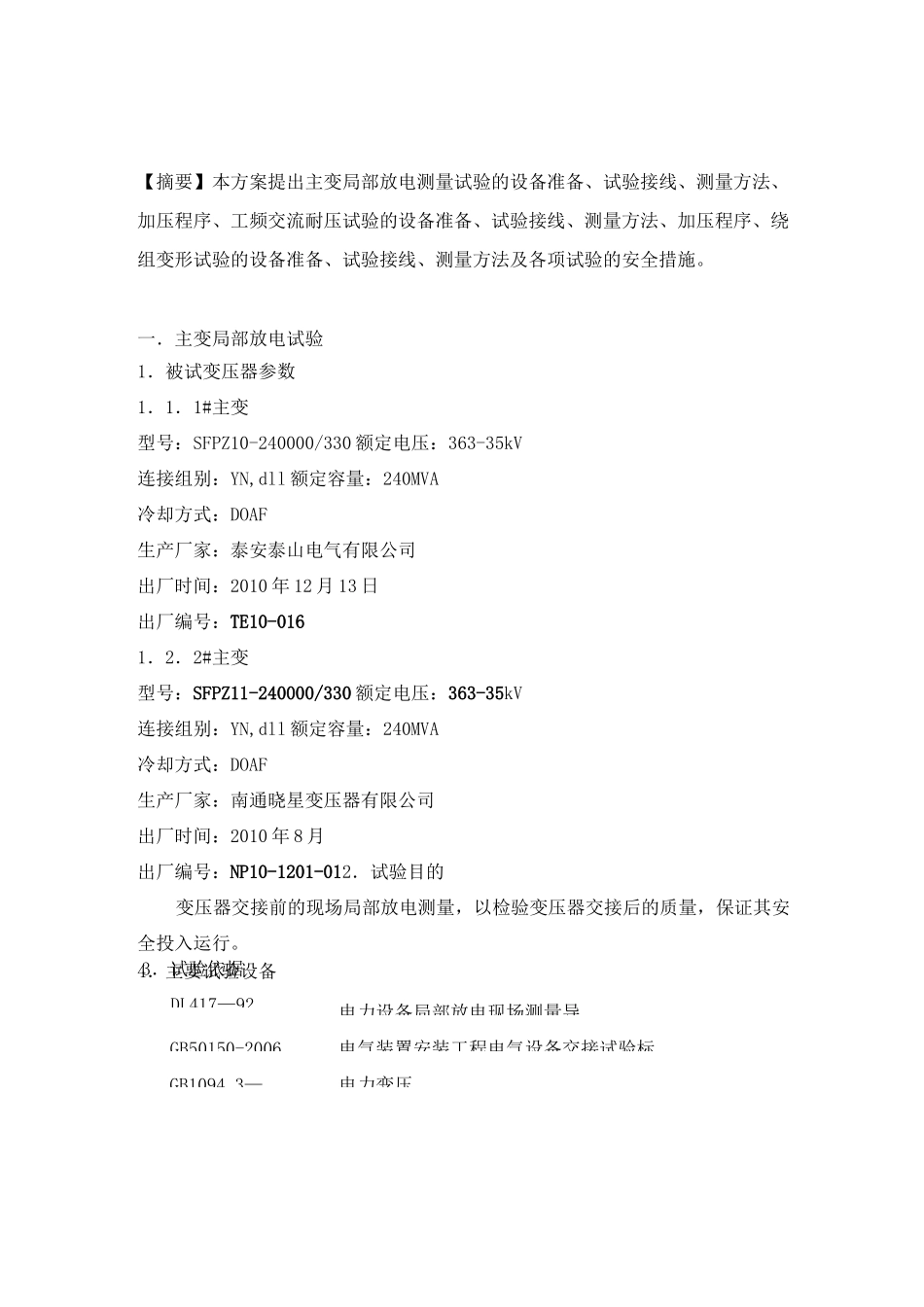

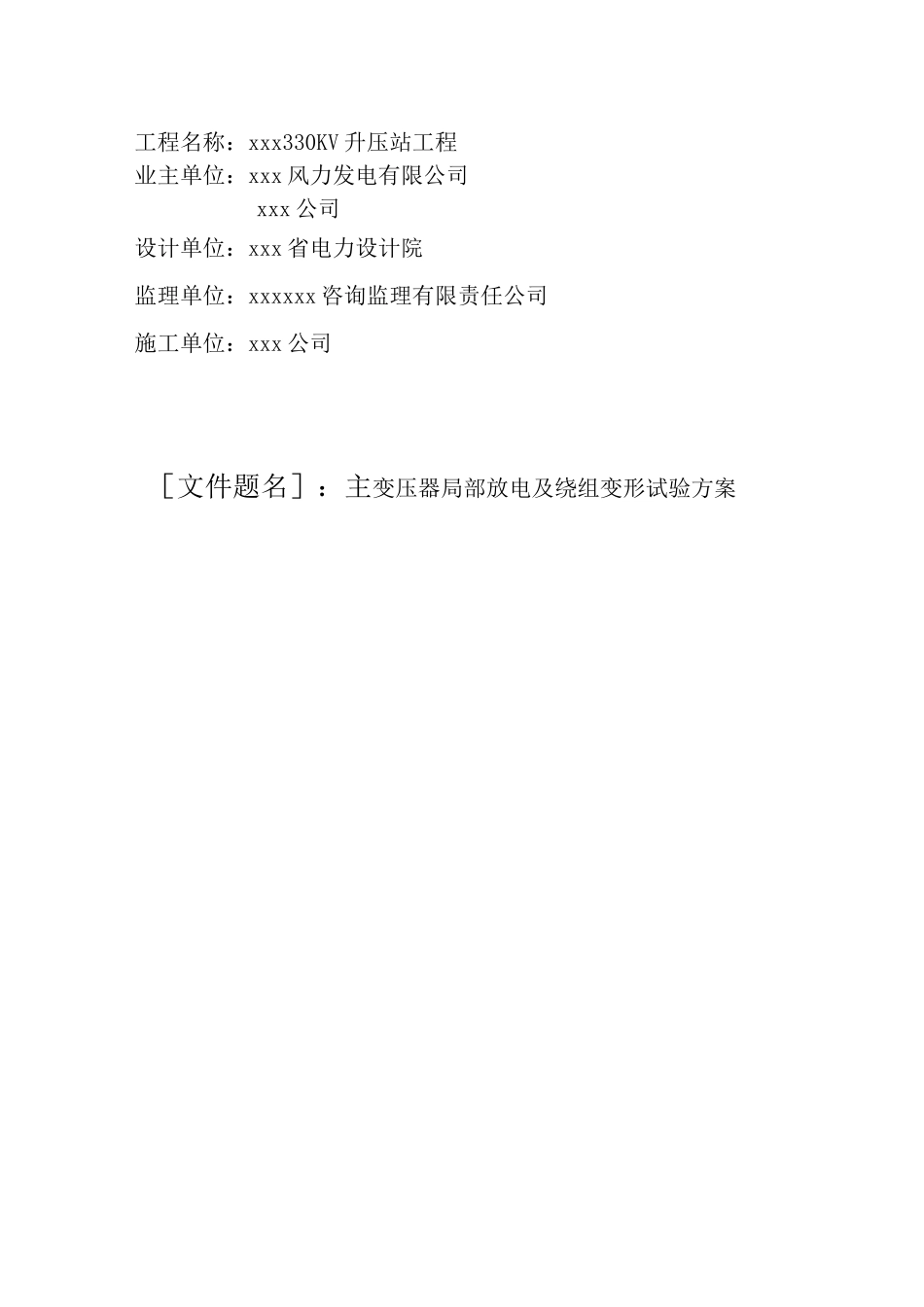

xxx330KV升&站工程主变压器局部放电及绕组变形试验方案XXX公司xxx330KV升压站工程xxx年四月工程名称：xxx330KV升压站工程业主单位：xxx风力发电有限公司xxx公司设计单位：xxx省电力设计院监理单位：xxxxxx咨询监理有限责任公司施工单位：xxx公司［文件题名］：主变压器局部放电及绕组变形试验方案3．试验依据DL417—92电力设备局部放电现场测量导GB50150-2006电气装置安装工程电气设备交接试验标GB1094.3—电力变压【摘要】本方案提出主变局部放电测量试验的设备准备、试验接线、测量方法、加压程序、工频交流耐压试验的设备准备、试验接线、测量方法、加压程序、绕组变形试验的设备准备、试验接线、测量方法及各项试验的安全措施。一．主变局部放电试验1．被试变压器参数1．1．1#主变型号：SFPZ10-240000/330额定电压：363-35kV连接组别：YN,dll额定容量：240MVA冷却方式：DOAF生产厂家：泰安泰山电气有限公司出厂时间：2010年12月13日出厂编号：TE10-0161．2．2#主变型号：SFPZ11-240000/330额定电压：363-35kV连接组别：YN,dll额定容量：240MVA冷却方式：DOAF生产厂家：南通晓星变压器有限公司出厂时间：2010年8月出厂编号：NP10-1201-012．试验目的变压器交接前的现场局部放电测量，以检验变压器交接后的质量，保证其安全投入运行。4．主要试验设备频率调节范围：20---400Hz②励磁变（YD-300/8.51台）输入：460V，565A额定容量：300kVA额定频率：30-300Hz频率分辨率：0.02Hz各参数如下：输出：8.5kV，4.25kV1X11X2使用上海思源电气股份有限公司生产的VFSR-W系列变频串联谐振成套试验装置，配置型号为：①变频电源（VF-3-3001台）各参数如下：输入电压380V,三相，50Hz输出电压：0―-460V输出容量：300kW输出电流：750A③试验电抗器（YDTKW-1200kVA/40kV2只串）各参数如下:额定电压：40kV.额定频率：30-30Hz额定电流：30A额定容量：1200kVA额定电抗：1.06H④分压器（TRF-80/0.001）一只。电容量为1000pF；20—400Hz范围内分压比不变；测量仪器可测试有效值,峰值，有效精度为1级，峰值精度为1.5级。⑤250kV电压测量系统一套（含表头、分压器、测量线）。⑥谐振电容器（80kV/0.345uF2台串联）。⑦DT9205钳型电流表（4只）数字万用表（1只）。5．局放试验5．1．原理接线图（1）试验原理图（1）>被试变压器高中压绕组中性点接地，非试验相高压及中压绕组均开路，非试测量信电源AC380VCb2C2局放电源地电压测源电频变Cb1C1源电频变验相低压绕组对应端接地，试验按5.3.1中的加压程序进行＞试品高压及中压均需要增加均压环，以减小试验时的局放干扰。＞本次试验采用单相励磁，图以A相为例，BC相接线类同。＞在被试变压器的高压最大分接试验。＞试验电压在变压器低压侧进行监测。5．2．试验加压及测量按图(2)接线，调节系统谐振点，之后升压，边升压边微调谐振点，升压到峰值表显示1.0UA--3，同时记录被试品低压侧电压，励磁变输出电压读数，继续m升高电压到1.3U/＜3，重复记录如上电压，并据此推算高压侧电压为1.5U/Y；3mm对应的被试品低压压读数，励磁变输出电流读数校对完成后，移去高压侧分压器，将系统接线恢复成原理图(1)所示。试验时监测电压以被试变压器低压侧电压为准。C1Cb1_Cb2'"C2每相加压程序为：首先将试验电压升到1.5UA--3下进行测量，保持5min；然后试验电压升m电源校表接线原理图电源AC380VVF-高到1.7U/\：'3保持5s；最后电压降到1.5U/^3下再进行测量，保持30min。mm5．3．局放测量结果判定局部放电的试验过程中，试验电压不产生突然下降，并在施加电压30min的最后29min内，所有测量端子上的视在电荷量的连续水平，低于规定的限值，并不表现出明显地、不断地向接近这个极限方向增长地趋势时，则试验合格.6．工作安全措施•工作负责人和现场安全员负责人监督各项安全措施的落实。•试验时，试验设备及被试品周围栏好红白带，并由专人看护；加压及试验过程中，请试验人员及被试设备生产厂家相关人员对主变现场观察，如有异常情况，及时向试验负责人联系。•现场工作人员应严格执行电业相关规程，由现场安全员进行监督。•试验前必须加设安全遮栏，并挂“止步，高压危险”标...
