10KV真空断路器的维护VIP免费

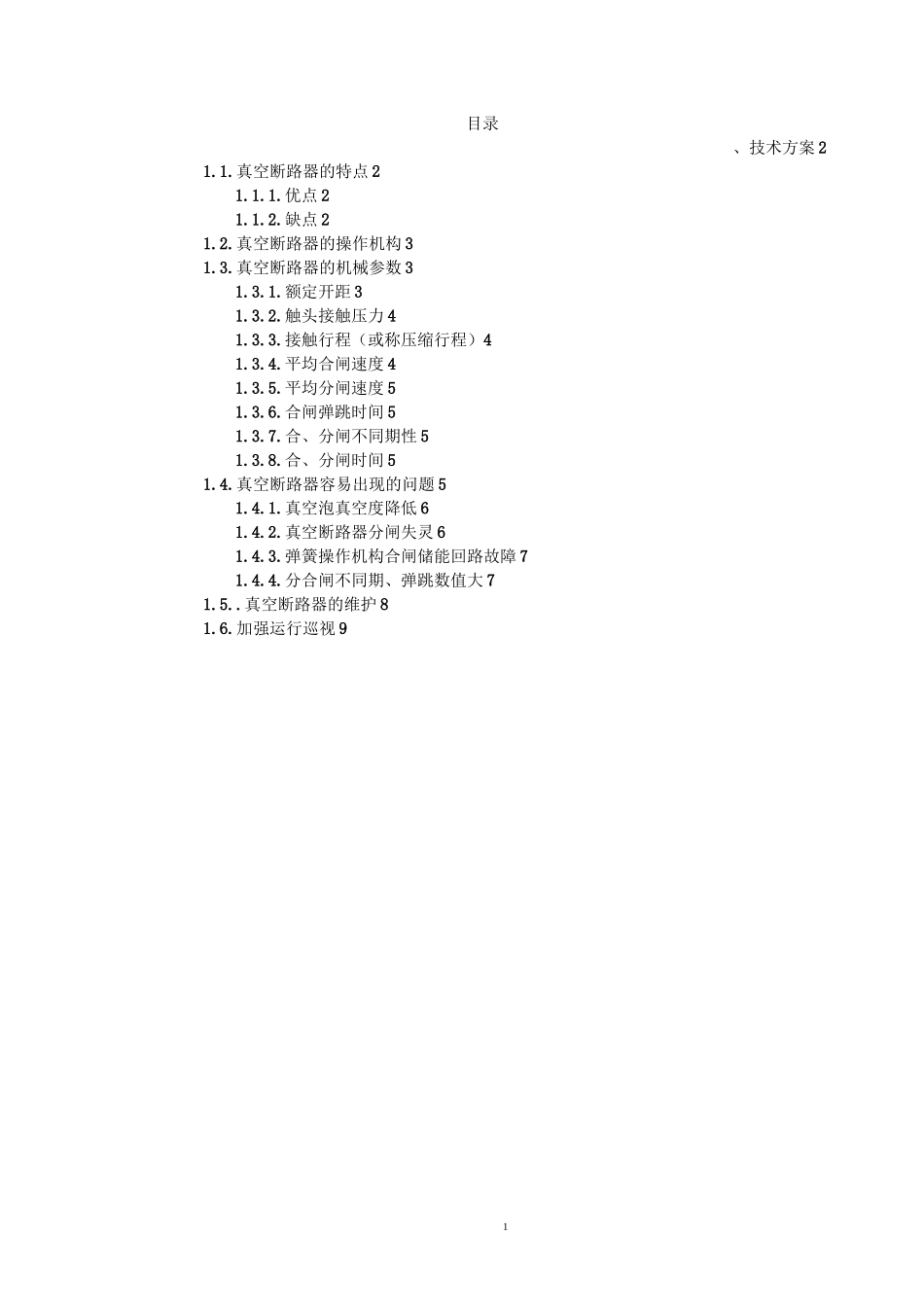

10KV真空断路器的维护_第1页
1/9

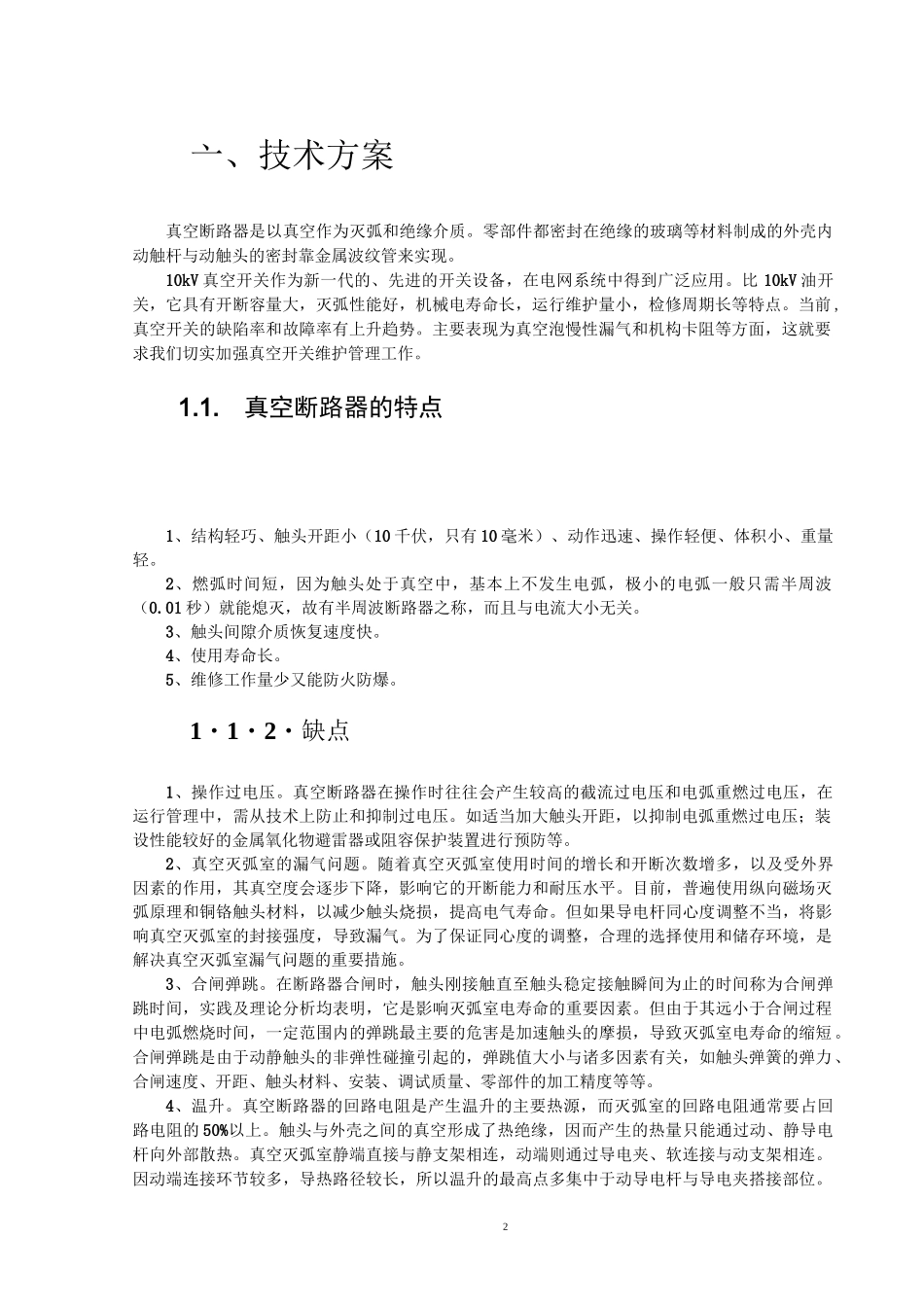

10KV真空断路器的维护_第2页
2/9

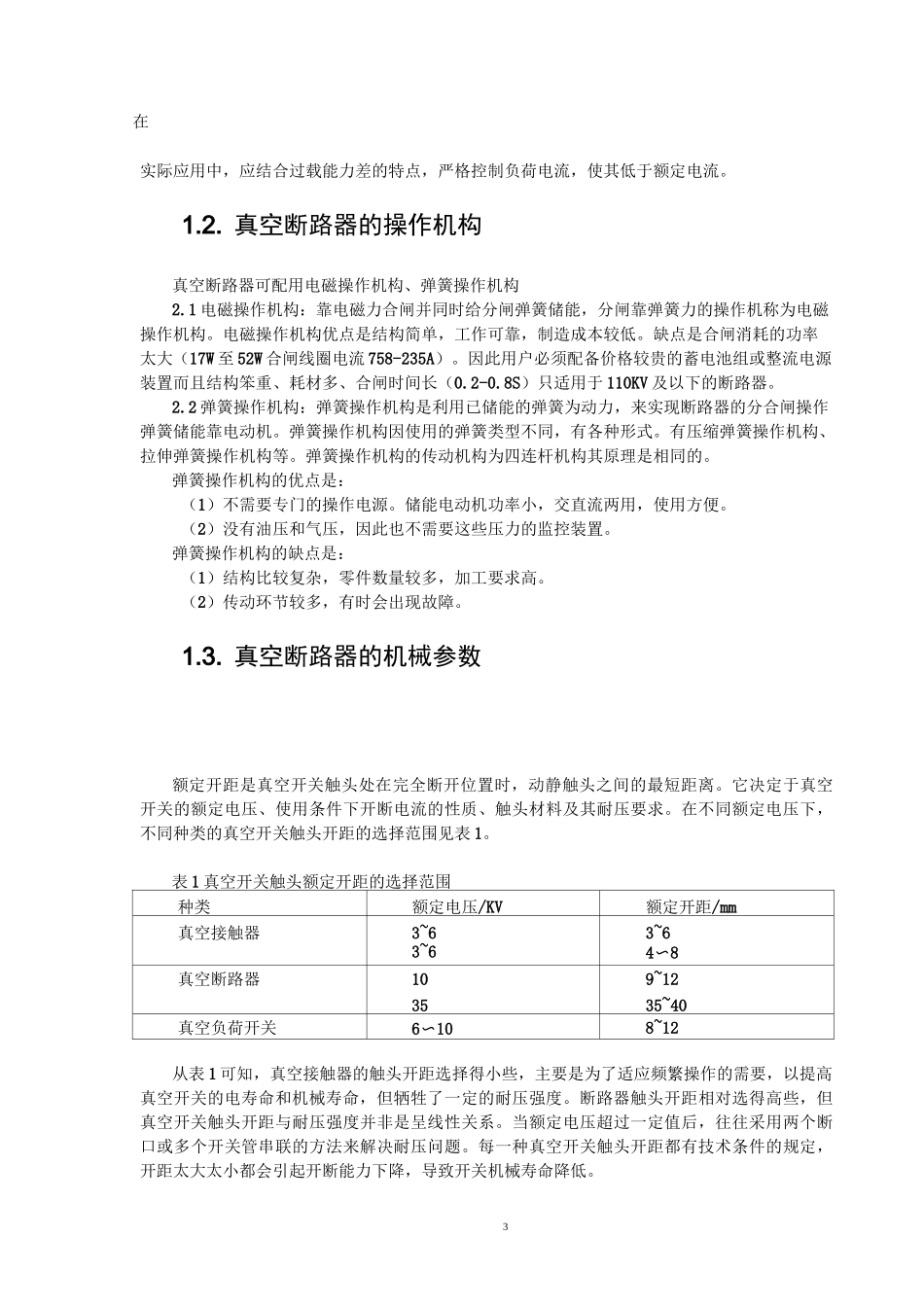

10KV真空断路器的维护_第3页
3/9
1目录、技术方案21.1.真空断路器的特点21.1.1.优点21.1.2.缺点21.2.真空断路器的操作机构31.3.真空断路器的机械参数31.3.1.额定开距31.3.2.触头接触压力41.3.3.接触行程(或称压缩行程)41.3.4.平均合闸速度41.3.5.平均分闸速度51.3.6.合闸弹跳时间51.3.7.合、分闸不同期性51.3.8.合、分闸时间51.4.真空断路器容易出现的问题51.4.1.真空泡真空度降低61.4.2.真空断路器分闸失灵61.4.3.弹簧操作机构合闸储能回路故障71.4.4.分合闸不同期、弹跳数值大71.5..真空断路器的维护81.6.加强运行巡视92亠、技术方案真空断路器是以真空作为灭弧和绝缘介质。零部件都密封在绝缘的玻璃等材料制成的外壳内动触杆与动触头的密封靠金属波纹管来实现。10kV真空开关作为新一代的、先进的开关设备,在电网系统中得到广泛应用。比10kV油开关,它具有开断容量大,灭弧性能好,机械电寿命长,运行维护量小,检修周期长等特点。当前,真空开关的缺陷率和故障率有上升趋势。主要表现为真空泡慢性漏气和机构卡阻等方面,这就要求我们切实加强真空开关维护管理工作。1.1.真空断路器的特点1、结构轻巧、触头开距小(10千伏,只有10毫米)、动作迅速、操作轻便、体积小、重量轻。2、燃弧时间短,因为触头处于真空中,基本上不发生电弧,极小的电弧一般只需半周波(0.01秒)就能熄灭,故有半周波断路器之称,而且与电流大小无关。3、触头间隙介质恢复速度快。4、使用寿命长。5、维修工作量少又能防火防爆。1・1・2・缺点1、操作过电压。真空断路器在操作时往往会产生较高的截流过电压和电弧重燃过电压,在运行管理中,需从技术上防止和抑制过电压。如适当加大触头开距,以抑制电弧重燃过电压;装设性能较好的金属氧化物避雷器或阻容保护装置进行预防等。2、真空灭弧室的漏气问题。随着真空灭弧室使用时间的增长和开断次数增多,以及受外界因素的作用,其真空度会逐步下降,影响它的开断能力和耐压水平。目前,普遍使用纵向磁场灭弧原理和铜铬触头材料,以减少触头烧损,提高电气寿命。但如果导电杆同心度调整不当,将影响真空灭弧室的封接强度,导致漏气。为了保证同心度的调整,合理的选择使用和储存环境,是解决真空灭弧室漏气问题的重要措施。3、合闸弹跳。在断路器合闸时,触头刚接触直至触头稳定接触瞬间为止的时间称为合闸弹跳时间,实践及理论分析均表明,它是影响灭弧室电寿命的重要因素。但由于其远小于合闸过程中电弧燃烧时间,一定范围内的弹跳最主要的危害是加速触头的摩损,导致灭弧室电寿命的缩短。合闸弹跳是由于动静触头的非弹性碰撞引起的,弹跳值大小与诸多因素有关,如触头弹簧的弹力、合闸速度、开距、触头材料、安装、调试质量、零部件的加工精度等等。4、温升。真空断路器的回路电阻是产生温升的主要热源,而灭弧室的回路电阻通常要占回路电阻的50%以上。触头与外壳之间的真空形成了热绝缘,因而产生的热量只能通过动、静导电杆向外部散热。真空灭弧室静端直接与静支架相连,动端则通过导电夹、软连接与动支架相连。因动端连接环节较多,导热路径较长,所以温升的最高点多集中于动导电杆与导电夹搭接部位。3在实际应用中,应结合过载能力差的特点,严格控制负荷电流,使其低于额定电流。1.2.真空断路器的操作机构真空断路器可配用电磁操作机构、弹簧操作机构2.1电磁操作机构:靠电磁力合闸并同时给分闸弹簧储能,分闸靠弹簧力的操作机称为电磁操作机构。电磁操作机构优点是结构简单,工作可靠,制造成本较低。缺点是合闸消耗的功率太大(17W至52W合闸线圈电流758-235A)。因此用户必须配备价格较贵的蓄电池组或整流电源装置而且结构笨重、耗材多、合闸时间长(0.2-0.8S)只适用于110KV及以下的断路器。2.2弹簧操作机构:弹簧操作机构是利用已储能的弹簧为动力,来实现断路器的分合闸操作弹簧储能靠电动机。弹簧操作机构因使用的弹簧类型不同,有各种形式。有压缩弹簧操作机构、拉伸弹簧操作机构等。弹簧操作机构的传动机构为四连杆机构其原理是相同的。弹簧操作机构的优点是:(1)不需要专门的操作电源。储能电动机功率小,交直流两用,使用方便。(2)没有油压和气压,因此也不需要这些压...
