丙烯酸树脂水性油墨配方设计及优化VIP免费

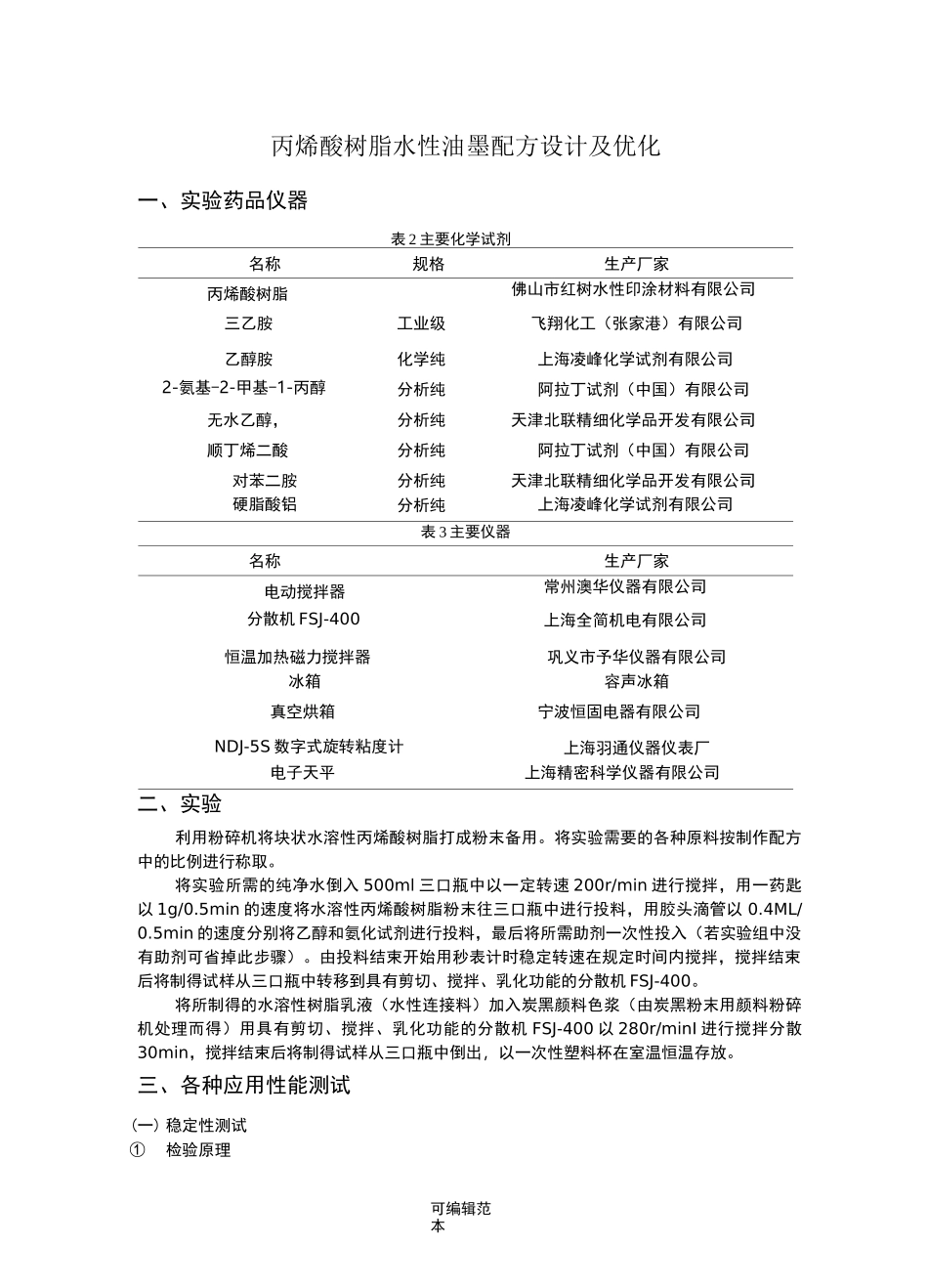

可编辑范本丙烯酸树脂水性油墨配方设计及优化一、实验药品仪器表2主要化学试剂名称规格生产厂家丙烯酸树脂佛山市红树水性印涂材料有限公司三乙胺工业级飞翔化工（张家港）有限公司乙醇胺化学纯上海凌峰化学试剂有限公司2-氨基-2-甲基-1-丙醇分析纯阿拉丁试剂（中国）有限公司无水乙醇，分析纯天津北联精细化学品开发有限公司顺丁烯二酸分析纯阿拉丁试剂（中国）有限公司对苯二胺分析纯天津北联精细化学品开发有限公司硬脂酸铝分析纯上海凌峰化学试剂有限公司表3主要仪器名称生产厂家电动搅拌器常州澳华仪器有限公司分散机FSJ-400上海全简机电有限公司恒温加热磁力搅拌器巩义市予华仪器有限公司冰箱容声冰箱真空烘箱宁波恒固电器有限公司NDJ-5S数字式旋转粘度计上海羽通仪器仪表厂电子天平上海精密科学仪器有限公司二、实验利用粉碎机将块状水溶性丙烯酸树脂打成粉末备用。将实验需要的各种原料按制作配方中的比例进行称取。将实验所需的纯净水倒入500ml三口瓶中以一定转速200r/min进行搅拌，用一药匙以1g/0.5min的速度将水溶性丙烯酸树脂粉末往三口瓶中进行投料，用胶头滴管以0.4ML/0.5min的速度分别将乙醇和氨化试剂进行投料，最后将所需助剂一次性投入（若实验组中没有助剂可省掉此步骤）。由投料结束开始用秒表计时稳定转速在规定时间内搅拌，搅拌结束后将制得试样从三口瓶中转移到具有剪切、搅拌、乳化功能的分散机FSJ-400。将所制得的水溶性树脂乳液（水性连接料）加入炭黑颜料色浆（由炭黑粉末用颜料粉碎机处理而得）用具有剪切、搅拌、乳化功能的分散机FSJ-400以280r/minI进行搅拌分散30min，搅拌结束后将制得试样从三口瓶中倒出，以一次性塑料杯在室温恒温存放。三、各种应用性能测试(一)稳定性测试①检验原理可编辑范本对油墨进行一定时间的冷冻盒加热试验，观察油墨胶化情况或反粗现象。在规定压力下，经一定时间，所扩展成圆柱体直径大小，以毫米表示。若经过一段时间加热或降温实验流动度不变，则稳定；流动度变大，胶化可能性不大，但不够稳定；流动度变小，胶化倾向。②实验工具及材料塑料胶杯若干；自控恒温箱；冷藏冰柜；流动度测试仪(由质量为140±0.05g,厚度为5〜6min，直径为10mm圆玻璃片两片，金属固定盘一个组成)；金属削刀；针筒；透明量度尺(刻度值为1mm)；定时钟图3流动度装置图③检验条件：检验应在溫度25±°C，相对湿度65%±5%条件下进行。④检验方法(1)将受测试油墨分别装入塑料胶杯中，杯内装油墨约为5g。利用金属削力将杯内的油墨要排除气泡，在封上玻璃纸记上标志，然后分别放入70C自动恒温箱和3C的冷冻箱内2h取出，置室温存放。(2)把已置室温30min以上的受测试油墨在检验条件下进行流动度测试。(3)用金属削刀将塑料杯中的油墨来回调动去除气泡，用针筒吸取试样0.1mL,将管口及周围余墨刮去，使试样与管口齐平，管内油墨不得含有气泡。(4)将针筒内的油墨挤出，用金属削刀把针筒管口余墨刮掉，抹于上玻璃片中心。(5)将上圆玻璃片放在金属固定盘内的圆玻璃上，是中间有墨部分重叠，立即压上砝码，开始计时(注意固定盘盈保持水平)。(6)15min时移去袪码，用透明度量尺测量油墨圆体直径，交叉测试两次。⑤检验结果交叉测量之平均值为流动度数据。如交叉测量相差大于等于2mm，则试验必须重做。(二)光泽度测试①检验原理在定光源的照射下，将印着受测油墨的铜版纸进行光泽对比。②检验材料铜版纸若干；胶辊;针筒；40目尼龙网若干；剪刀；万字夹；金属削刀③检验条件：检验应在温度25±°C相对湿度65%±5%条件下进行。④检验步骤(1)将尼龙网剪成铜版纸大小。(2)用金属削刀将塑料杯中的油墨来回调动去除气泡，用针筒吸取试样3mL，将管口及周围可编辑范本余墨刮去，使试样与管口齐平，管内油墨不得含有气泡。(3)将针筒内的油墨挤在胶辊，用金属削刀把针筒管口余墨刮掉，抹于胶辊上。(4)利用万字夹将尼龙网和铜版纸夹紧，利用胶辊将受测油墨均匀的印在铜版纸上。(5)取下万字夹以及尼龙网，将所有印上受测油墨的铜版纸编号，置于白炽灯直射光线下观察。(6)将它们按光泽度的优劣进行排序，并将其编号按序记录。⑤检验结果胶辊在铜版纸上来回拖动15次(一个来回为一...
