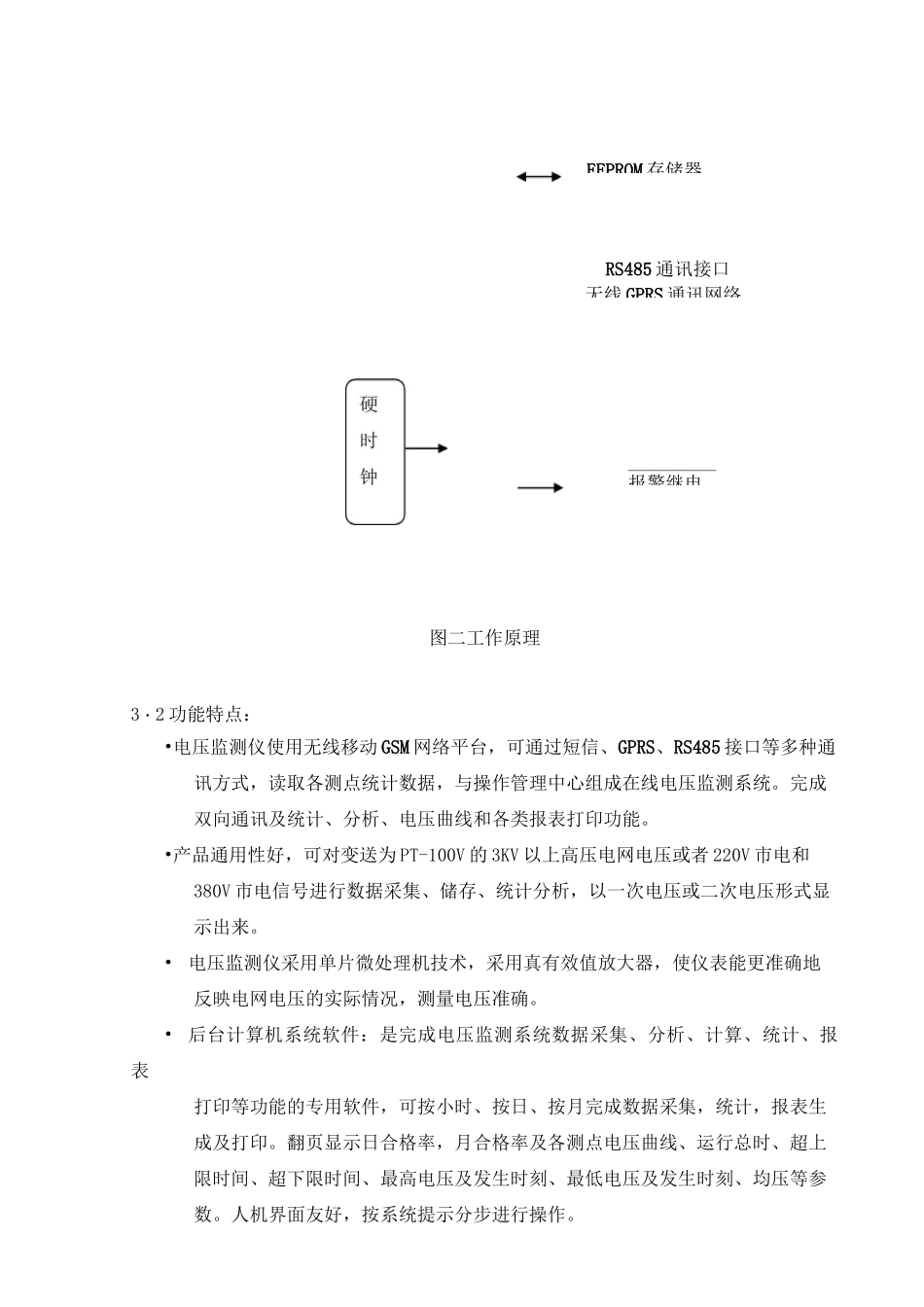

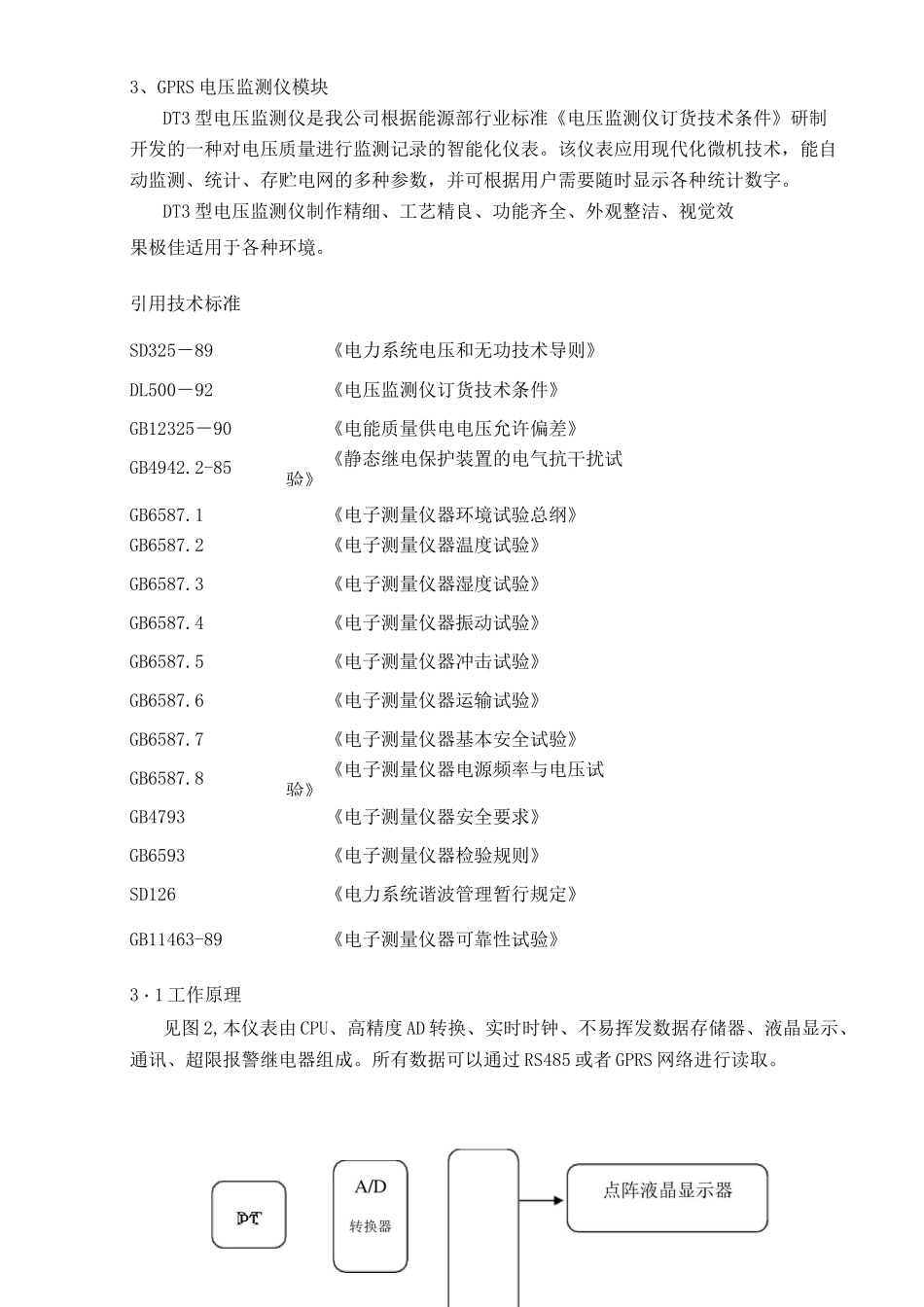

电压监测仪管理监测系统1、简介河南鑫洲电气设备有限公司开发生产的XZDQ-DT3电压监测仪系统，包括电压监测仪终端模块和电压监测仪主站管理系统两部分。电压监测仪模块性能先进，稳定可靠，系列众多。按照监测量程划分，可以监测100V，220V或者380V；按照通讯接口方式划分，有RS485接口型，GSM短信型，GPRS无线网络型等多种类型的电压监测仪。电压监测仪主站管理系统由主站计算机系统（视规模大小，由单机或者计算机网络组成），数据库管理系统，电压监测仪管理软件，GPRS管理机等组成。主站管理系统功能强大，稳定可靠，可扩展性强，能够直接管理以各种通讯方式入网的电压监测仪模块，既可以自成体系，也可以与其它系统交换数据。2、DT3型短信电压监测仪系统组成GPRS/GSM电压监测仪图一系统构成3、GPRS电压监测仪模块DT3型电压监测仪是我公司根据能源部行业标准《电压监测仪订货技术条件》研制开发的一种对电压质量进行监测记录的智能化仪表。该仪表应用现代化微机技术，能自动监测、统计、存贮电网的多种参数，并可根据用户需要随时显示各种统计数字。DT3型电压监测仪制作精细、工艺精良、功能齐全、外观整洁、视觉效果极佳适用于各种环境。引用技术标准SD325－89《电力系统电压和无功技术导则》DL500－92《电压监测仪订货技术条件》GB12325－90《电能质量供电电压允许偏差》GB4942.2-85《静态继电保护装置的电气抗干扰试验》GB6587.1《电子测量仪器环境试验总纲》GB6587.2《电子测量仪器温度试验》GB6587.3《电子测量仪器湿度试验》GB6587.4《电子测量仪器振动试验》GB6587.5《电子测量仪器冲击试验》GB6587.6《电子测量仪器运输试验》GB6587.7《电子测量仪器基本安全试验》GB6587.8《电子测量仪器电源频率与电压试验》GB4793《电子测量仪器安全要求》GB6593《电子测量仪器检验规则》SD126《电力系统谐波管理暂行规定》GB11463-89《电子测量仪器可靠性试验》3・1工作原理见图2,本仪表由CPU、高精度AD转换、实时时钟、不易挥发数据存储器、液晶显示、通讯、超限报警继电器组成。所有数据可以通过RS485或者GPRS网络进行读取。PTEEPROM存储器无线GPRS通讯网络报警继电RS485通讯接口图二工作原理3・2功能特点：•电压监测仪使用无线移动GSM网络平台，可通过短信、GPRS、RS485接口等多种通讯方式，读取各测点统计数据，与操作管理中心组成在线电压监测系统。完成双向通讯及统计、分析、电压曲线和各类报表打印功能。•产品通用性好，可对变送为PT-100V的3KV以上高压电网电压或者220V市电和380V市电信号进行数据采集、储存、统计分析，以一次电压或二次电压形式显示出来。•电压监测仪采用单片微处理机技术，采用真有效值放大器，使仪表能更准确地反映电网电压的实际情况，测量电压准确。•后台计算机系统软件：是完成电压监测系统数据采集、分析、计算、统计、报表打印等功能的专用软件，可按小时、按日、按月完成数据采集，统计，报表生成及打印。翻页显示日合格率，月合格率及各测点电压曲线、运行总时、超上限时间、超下限时间、最高电压及发生时刻、最低电压及发生时刻、均压等参数。人机界面友好，按系统提示分步进行操作。•可人工操作仪表按键，读出某月和某日的电压统计数据以及某日的整点瞬压值。•输入密码，可对仪表运行时钟（年、月、日、时、分、秒），上限设定值，下限设定值，手机号码，供电方式等进行修改。•大屏幕点阵汉字液晶显示，汉字提示显示内容，效果突出，更贴近用户。•采用大容量存储芯片，可保存连续十二个月的月统计数据、三个月的日统计数据一个月的整点瞬时电压值数据。•超限报警功能：可以单独设定瞬时电压值上下限值，当瞬时电压值超过预警上下限值且超过了所设定的超限时间时，提供开关量接点输出。•采用专业时钟芯片，时钟芯片在掉电情况下可自动运行十年以上。•GPRS上电自动拨号上网，连接网络，掉线自动重拨。•心跳报告时间间隔用户可自行设定。•EMC抗干扰设计，适合电磁恶劣环境应用。4.性能指标⑴显示值相对误差：<0.5%⑵分辨率：0.01%⑶读数显示率：1次／秒⑷监测电压：100V220V380V±20%50HZ（出厂默认电压220V）⑸时钟误差：<±0.5秒/...
