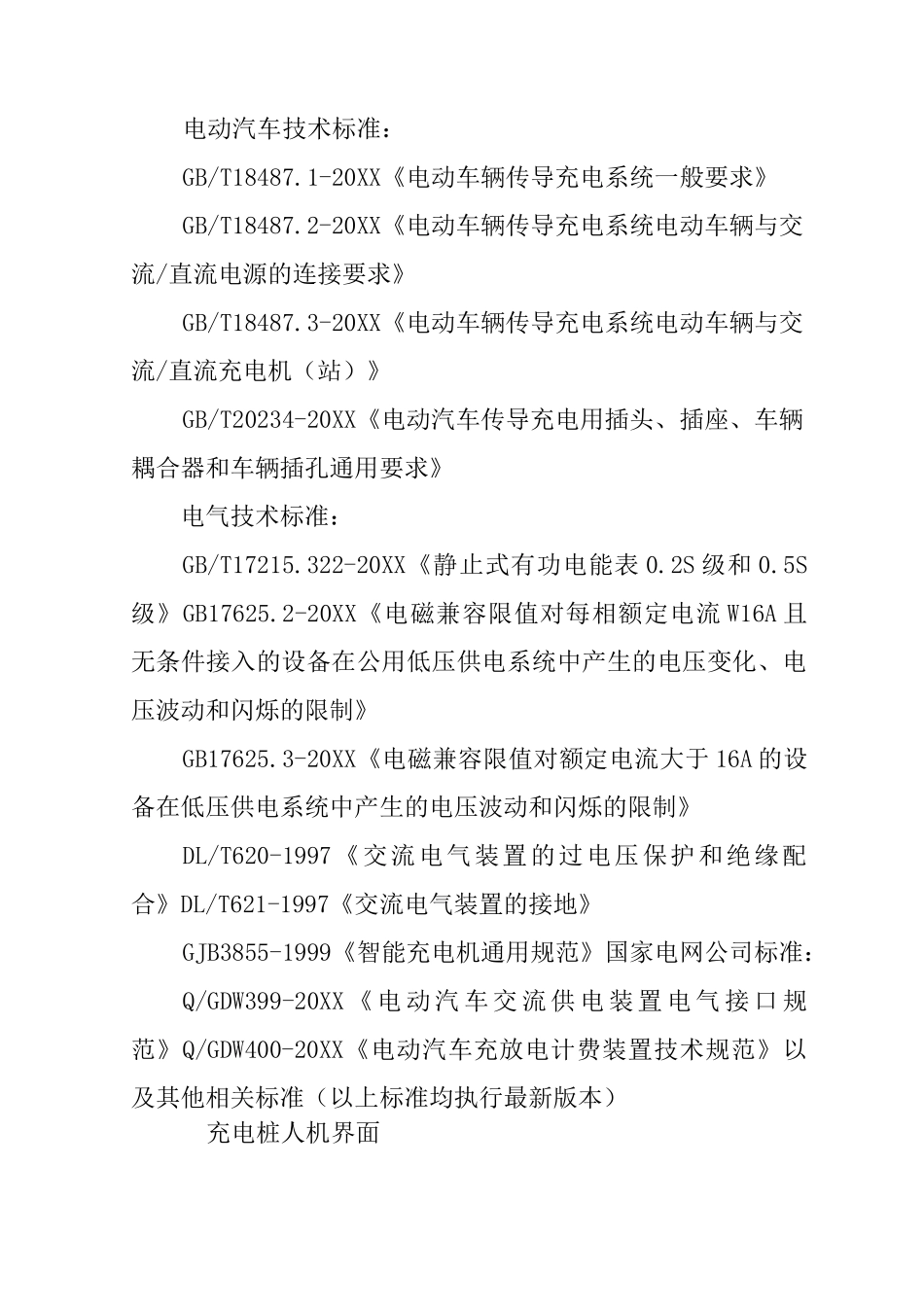

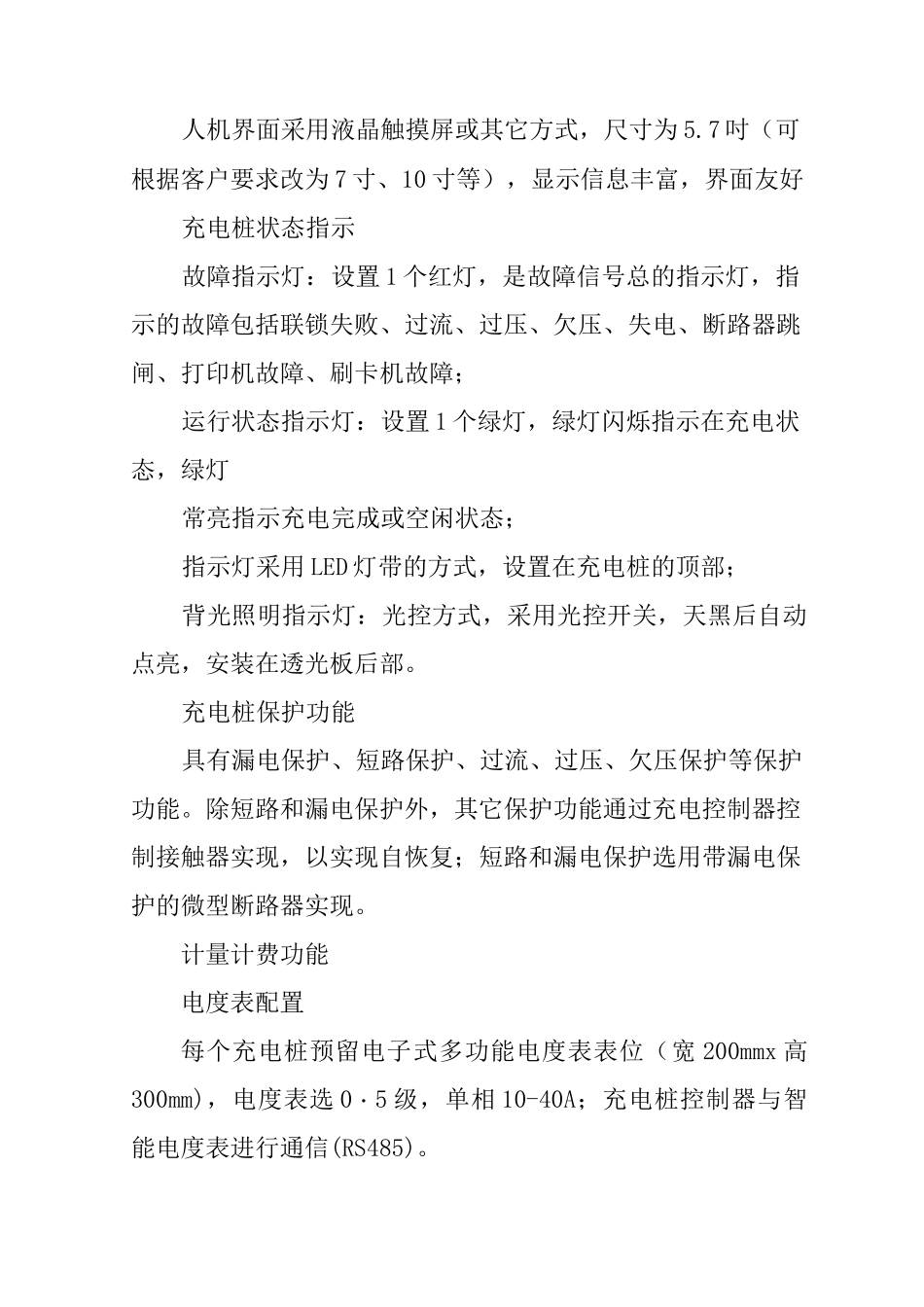

充电桩使用说明书篇一：充电桩说明书（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供AC220V/7kW的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等；（4）设置指示灯、数码管显示器或触摸屏，显示运行状态；（5）设置急停开关、操作按键等必需的操作接口；（6）预留交流三相四线电子式多功能电能表的表位，进行交流充电计量；（7）设置刷卡机，支持IC卡付费方式，并配置打印机，提供票据打印功能；（8）具备过/欠压报警、充电接口的连接状态判断、联锁等功能；（9）提供完善的通讯功能，采用GPRS及以太网接口，可根据需要上传交流充电桩的运行状态参数，接受远程控制命令。应遵循的主要标准电动汽车技术标准：GB/T18487.1-20XX《电动车辆传导充电系统一般要求》GB/T18487.2-20XX《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T18487.3-20XX《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》GB/T20234-20XX《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准：GB/T17215.322-20XX《静止式有功电能表0.2S级和0.5S级》GB17625.2-20XX《电磁兼容限值对每相额定电流W16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB17625.3-20XX《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》GJB3855-1999《智能充电机通用规范》国家电网公司标准：Q/GDW399-20XX《电动汽车交流供电装置电气接口规范》Q/GDW400-20XX《电动汽车充放电计费装置技术规范》以及其他相关标准（以上标准均执行最新版本）充电桩人机界面人机界面采用液晶触摸屏或其它方式，尺寸为5.7吋（可根据客户要求改为7寸、10寸等），显示信息丰富，界面友好充电桩状态指示故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸、打印机故障、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；指示灯采用LED灯带的方式，设置在充电桩的顶部；背光照明指示灯：光控方式，采用光控开关，天黑后自动点亮，安装在透光板后部。充电桩保护功能具有漏电保护、短路保护、过流、过压、欠压保护等保护功能。除短路和漏电保护外，其它保护功能通过充电控制器控制接触器实现，以实现自恢复；短路和漏电保护选用带漏电保护的微型断路器实现。计量计费功能电度表配置每个充电桩预留电子式多功能电度表表位（宽200mmx高300mm)，电度表选0・5级，单相10-40A；充电桩控制器与智能电度表进行通信(RS485)。刷卡方式吞卡式或非接触刷卡式。充电方式按充电计费方式，共可分如下几种：1)按电量充电2)按时间长短充电3)充满为止4)按金额充按充电启动方式划分，有以下两种方式1)即到即充2)定时充电充电计费过程1).充电客户可在就近营业网点租用充值卡，在卡内预存充电金额。(可考虑收取充值卡押金)2).充电前将卡插入充电桩读卡器，充电桩读取卡信息，进入操作界面，进入操作界面后，提示用户接上充电接头，充电桩读取卡内余额，作为充电参考，设置好参数后，卡被锁定(只有充电结束后，在本充电桩上再次刷卡结算后，该卡才能再次在其他充电桩上使用)，充电接口机械锁定。3).开始充电，充电桩将提示将卡取走，充电桩进入充电状态，禁止任何操作，只有再次插入启动该次充电的卡才能进行操作。4).用户将卡插入充电桩读卡器，此时，可以查询充电状态，或者手动结束充电，充电桩将费用从卡内扣除，解除对该卡的锁定，解除对充电接口的机械锁定。5).充电结束后，客户可将充值卡在就近营业网点办理退费手续，退还卡内余额及充值卡押金。结算系统包括结算系统、结算设备、售卡/充值系统等。通讯功能通过CAN通许...
