高清晰萨扬-舒申斯克水电站事故分析(全)2VIP免费

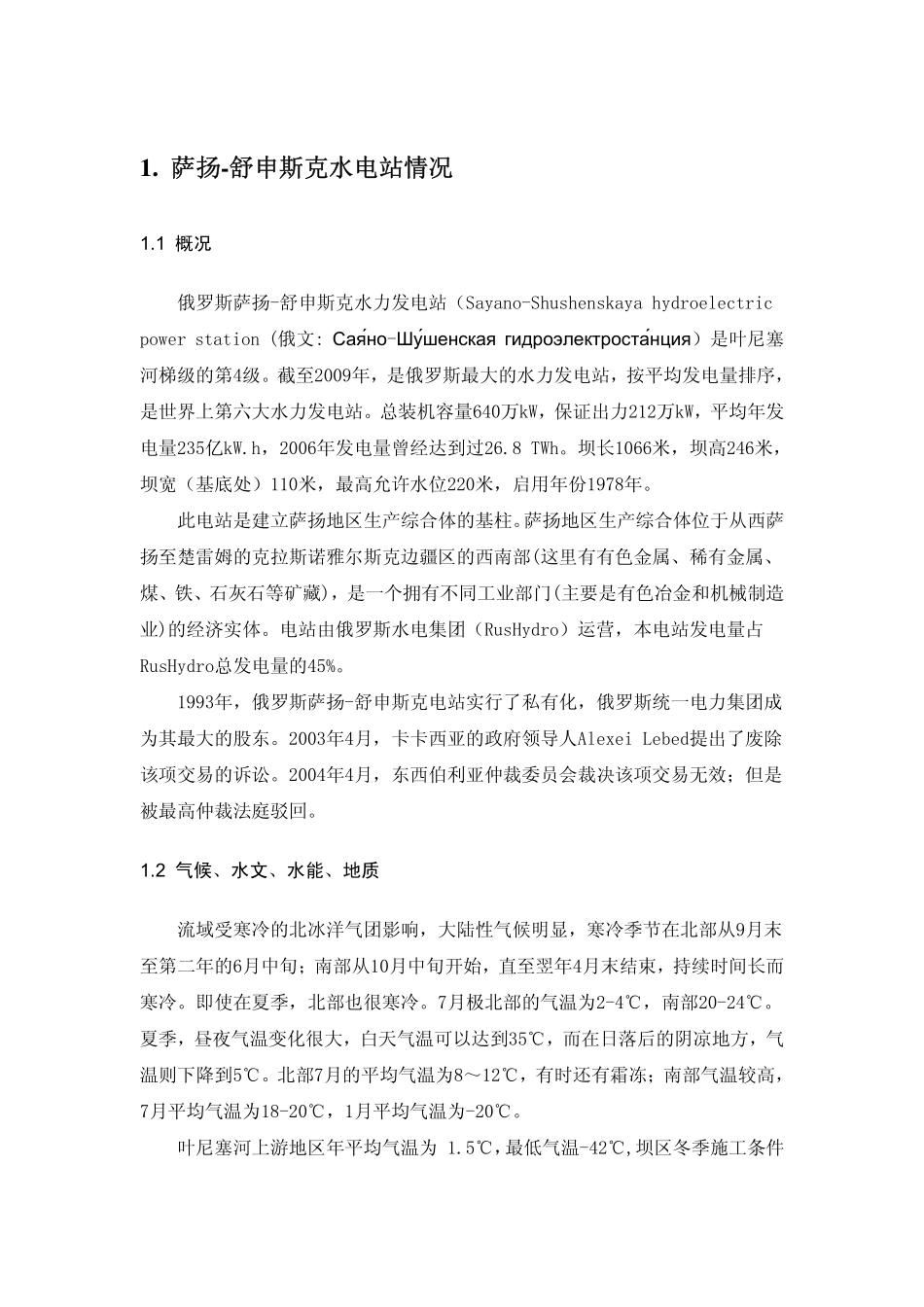

高清晰萨扬-舒申斯克水电站事故分析(全)2_第1页
1/43

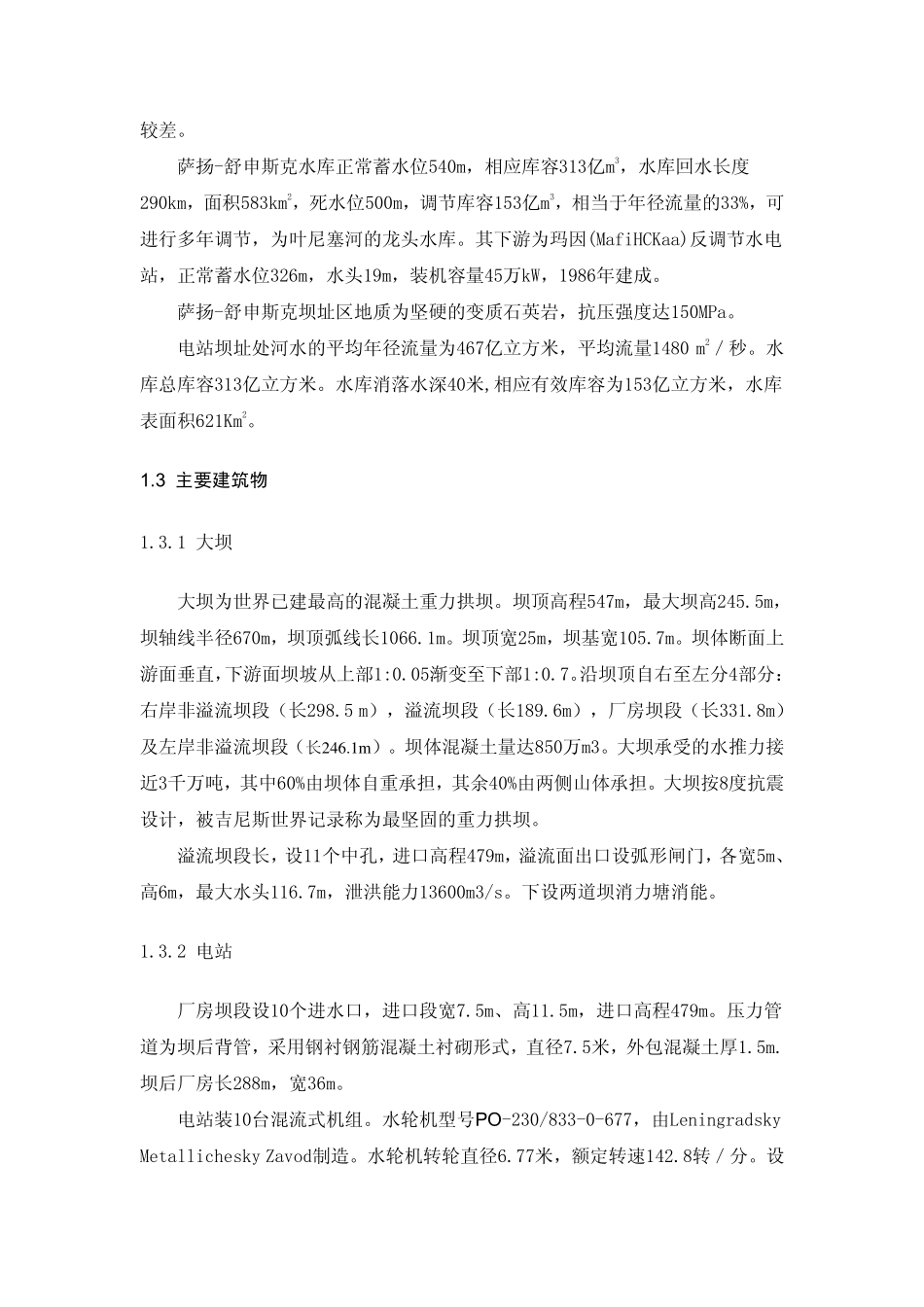

高清晰萨扬-舒申斯克水电站事故分析(全)2_第2页
2/43

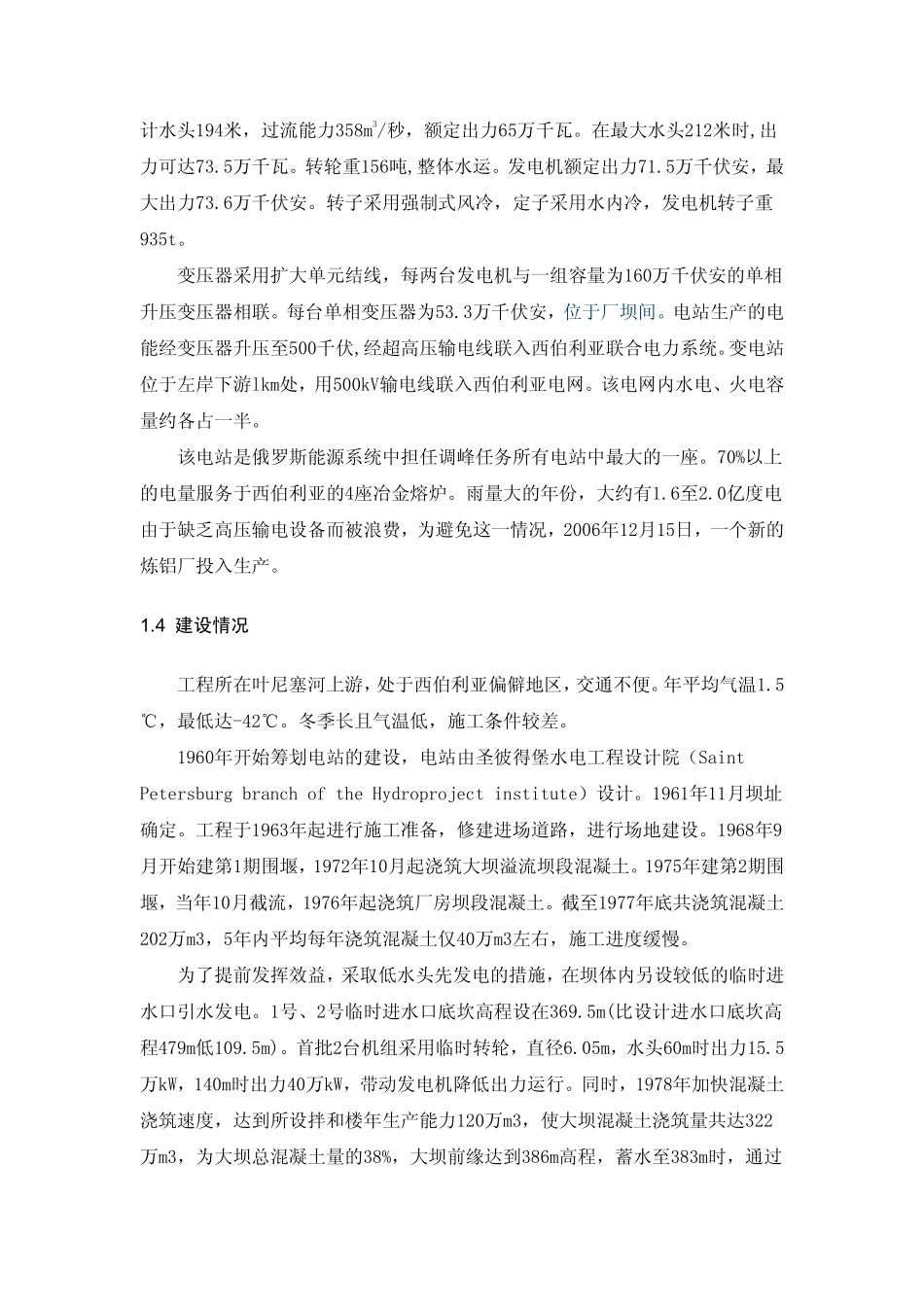

高清晰萨扬-舒申斯克水电站事故分析(全)2_第3页
3/43
1.萨扬-舒申斯克水电站情况1.1概况俄罗斯萨扬-舒申斯克水力发电站(Sayano-Shushenskayahydroelectricpowerstation(俄文:Сая́но-Шу́шенскаягидроэлектроста́нция)是叶尼塞河梯级的第4级。截至2009年,是俄罗斯最大的水力发电站,按平均发电量排序,是世界上第六大水力发电站。总装机容量640万kW,保证出力212万kW,平均年发电量235亿kW.h,2006年发电量曾经达到过26.8TWh。坝长1066米,坝高246米,坝宽(基底处)110米,最高允许水位220米,启用年份1978年。此电站是建立萨扬地区生产综合体的基柱。萨扬地区生产综合体位于从西萨扬至楚雷姆的克拉斯诺雅尔斯克边疆区的西南部(这里有有色金属、稀有金属、煤、铁、石灰石等矿藏),是一个拥有不同工业部门(主要是有色冶金和机械制造业)的经济实体。电站由俄罗斯水电集团(RusHydro)运营,本电站发电量占RusHydro总发电量的45%。1993年,俄罗斯萨扬-舒申斯克电站实行了私有化,俄罗斯统一电力集团成为其最大的股东。2003年4月,卡卡西亚的政府领导人AlexeiLebed提出了废除该项交易的诉讼。2004年4月,东西伯利亚仲裁委员会裁决该项交易无效;但是被最高仲裁法庭驳回。1.2气候、水文、水能、地质流域受寒冷的北冰洋气团影响,大陆性气候明显,寒冷季节在北部从9月末至第二年的6月中旬;南部从10月中旬开始,直至翌年4月末结束,持续时间长而寒冷。即使在夏季,北部也很寒冷。7月极北部的气温为2-4℃,南部20-24℃。夏季,昼夜气温变化很大,白天气温可以达到35℃,而在日落后的阴凉地方,气温则下降到5℃。北部7月的平均气温为8~12℃,有时还有霜冻;南部气温较高,7月平均气温为18-20℃,1月平均气温为-20℃。叶尼塞河上游地区年平均气温为1.5℃,最低气温-42℃,坝区冬季施工条件较差。萨扬-舒申斯克水库正常蓄水位540m,相应库容313亿m3,水库回水长度290km,面积583km2,死水位500m,调节库容153亿m3,相当于年径流量的33%,可进行多年调节,为叶尼塞河的龙头水库。其下游为玛因(MafiHCKaa)反调节水电站,正常蓄水位326m,水头19m,装机容量45万kW,1986年建成。萨扬-舒申斯克坝址区地质为坚硬的变质石英岩,抗压强度达150MPa。电站坝址处河水的平均年径流量为467亿立方米,平均流量1480m2/秒。水库总库容313亿立方米。水库消落水深40米,相应有效库容为153亿立方米,水库表面积621Km2。1.3主要建筑物1.3.1大坝大坝为世界已建最高的混凝土重力拱坝。坝顶高程547m,最大坝高245.5m,坝轴线半径670m,坝顶弧线长1066.1m。坝顶宽25m,坝基宽105.7m。坝体断面上游面垂直,下游面坝坡从上部1:0.05渐变至下部1:0.7。沿坝顶自右至左分4部分:右岸非溢流坝段(长298.5m),溢流坝段(长189.6m),厂房坝段(长331.8m)及左岸非溢流坝段(长246.1m)。坝体混凝土量达850万m3。大坝承受的水推力接近3千万吨,其中60%由坝体自重承担,其余40%由两侧山体承担。大坝按8度抗震设计,被吉尼斯世界记录称为最坚固的重力拱坝。溢流坝段长,设11个中孔,进口高程479m,溢流面出口设弧形闸门,各宽5m、高6m,最大水头116.7m,泄洪能力13600m3/s。下设两道坝消力塘消能。1.3.2电站厂房坝段设10个进水口,进口段宽7.5m、高11.5m,进口高程479m。压力管道为坝后背管,采用钢衬钢筋混凝土衬砌形式,直径7.5米,外包混凝土厚1.5m.坝后厂房长288m,宽36m。电站装10台混流式机组。水轮机型号РО-230/833-0-677,由LeningradskyMetallicheskyZavod制造。水轮机转轮直径6.77米,额定转速142.8转/分。设计水头194米,过流能力358m3/秒,额定出力65万千瓦。在最大水头212米时,出力可达73.5万千瓦。转轮重156吨,整体水运。发电机额定出力71.5万千伏安,最大出力73.6万千伏安。转子采用强制式风冷,定子采用水内冷,发电机转子重935t。变压器采用扩大单元结线,每两台发电机与一组容量为160万千伏安的单相升压变压器相联。每台单相变压器为53.3万千伏安,位于厂坝间。电站生产的电能经变压器升压至500千伏,经超高压输电线联入西伯利亚联合电力系统。变电站位于左岸下游lkm处,用500kV输电线联入西伯利亚电网。该电网内水电、...
