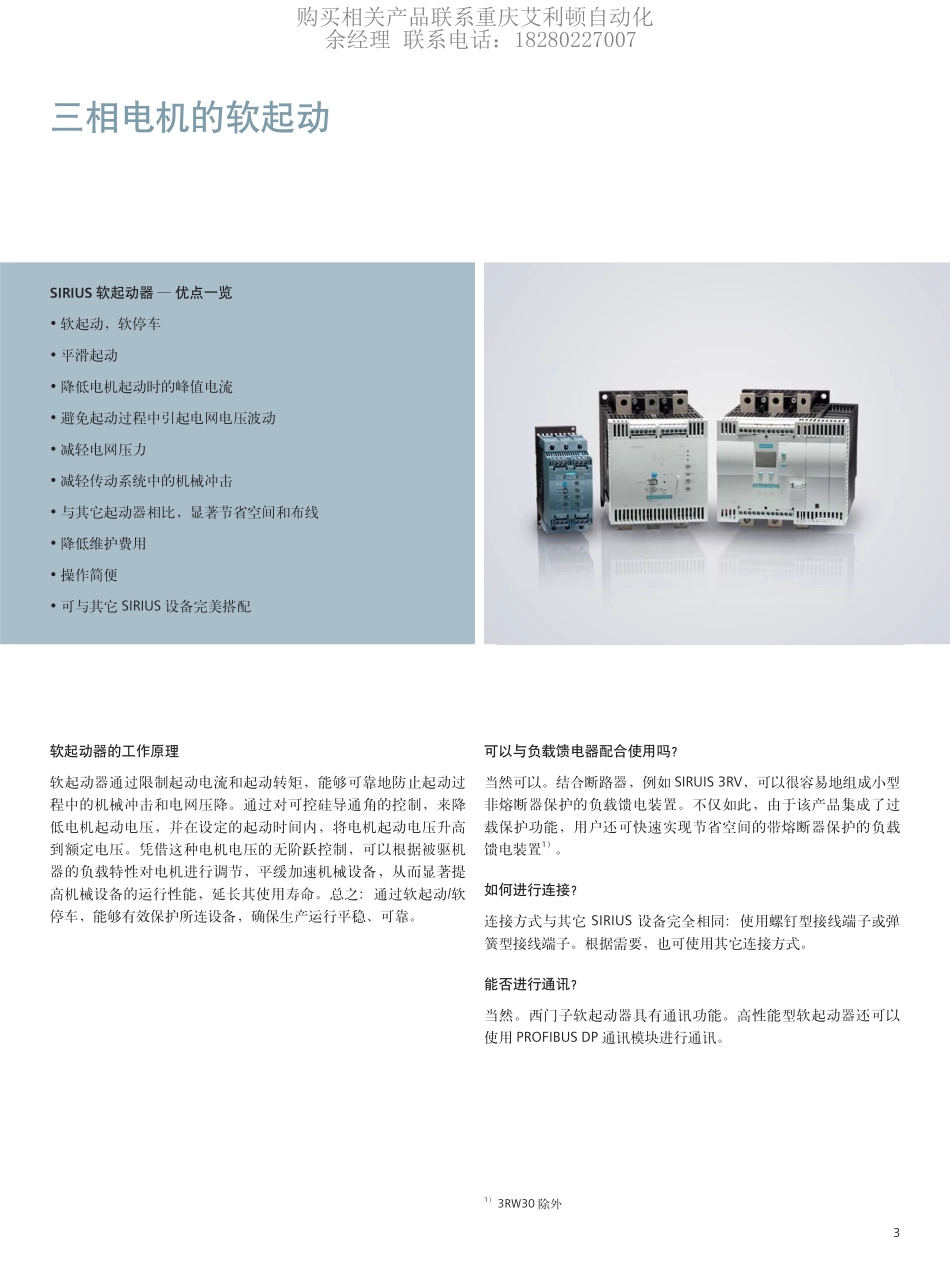

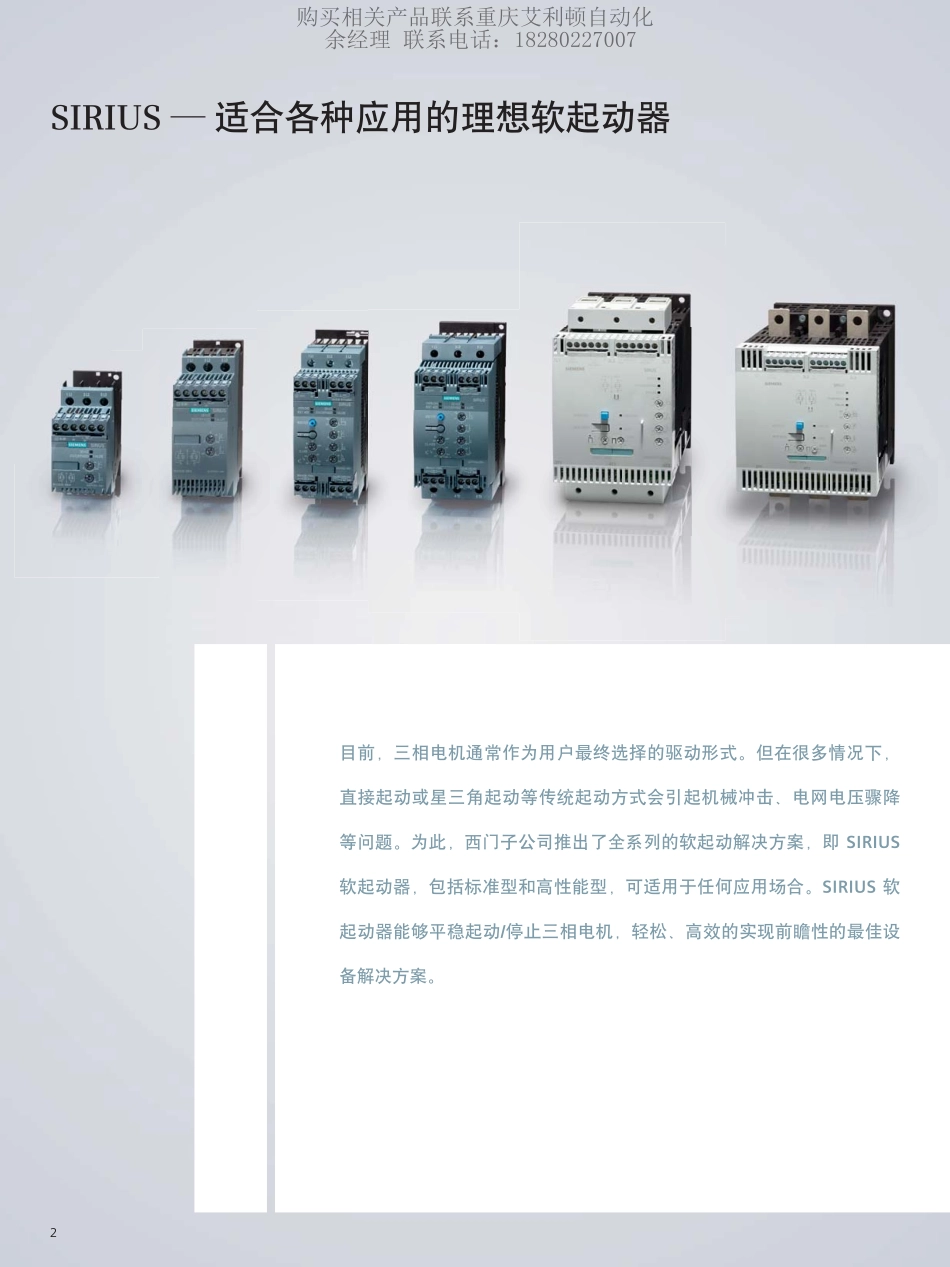

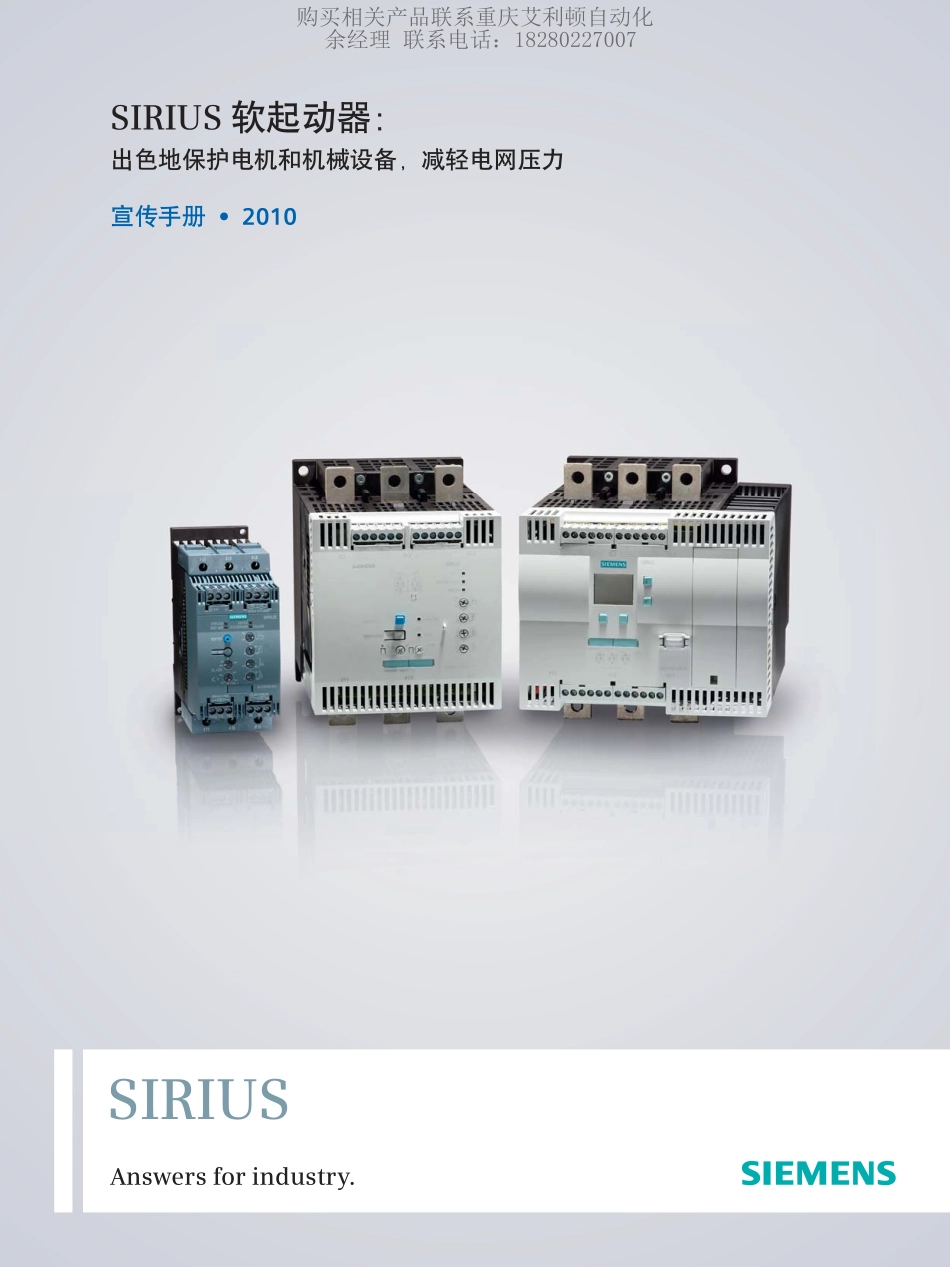

SIRIUS软起动器:出色地保护电机和机械设备,减轻电网压力宣传手册•2010Answersforindustry.SIRIUS�������������������������������������SIRIUS—适合各种应用的理想软起动器目前,三相电机通常作为用户最终选择的驱动形式。但在很多情况下,直接起动或星三角起动等传统起动方式会引起机械冲击、电网电压骤降等问题。为此,西门子公司推出了全系列的软起动解决方案,即SIRIUS软起动器,包括标准型和高性能型,可适用于任何应用场合。SIRIUS软起动器能够平稳起动/停止三相电机,轻松、高效的实现前瞻性的最佳设备解决方案。2�������������������������������������三相电机的软起动SIRIUS软起动器—优点一览•软起动,软停车•平滑起动•降低电机起动时的峰值电流•避免起动过程中引起电网电压波动•减轻电网压力•减轻传动系统中的机械冲击•与其它起动器相比,显著节省空间和布线•降低维护费用•操作简便•可与其它SIRIUS设备完美搭配软起动器的工作原理软起动器通过限制起动电流和起动转矩,能够可靠地防止起动过程中的机械冲击和电网压降。通过对可控硅导通角的控制,来降低电机起动电压,并在设定的起动时间内,将电机起动电压升高到额定电压。凭借这种电机电压的无阶跃控制,可以根据被驱机器的负载特性对电机进行调节,平缓加速机械设备,从而显著提高机械设备的运行性能,延长其使用寿命。总之:通过软起动/软停车,能够有效保护所连设备,确保生产运行平稳、可靠。可以与负载馈电器配合使用吗?当然可以。结合断路器,例如SIRUIS3RV,可以很容易地组成小型非熔断器保护的负载馈电装置。不仅如此,由于该产品集成了过载保护功能,用户还可快速实现节省空间的带熔断器保护的负载馈电装置1)。如何进行连接?连接方式与其它SIRIUS设备完全相同:使用螺钉型接线端子或弹簧型接线端子。根据需要,也可使用其它连接方式。能否进行通讯?当然。西门子软起动器具有通讯功能。高性能型软起动器还可以使用PROFIBUSDP通讯模块进行通讯。1)3RW30除外3�������������������������������������技术详述软起动原理UMDOL3RWtMMMDOLMM3RWMNIMnIDOLII3RWINnMMMDOLtRnDOL::3RW:UM:IM:MM:t:tR:n:N:直接起动星三角起动软起动电机电压电机电流电机转矩时间起动时间转速额定值1M3RW电压斜坡软起动2M3RW转矩控制控制软起动3ML负载(例如:泵)图:不同起动类型比较:直接起动、星三角起动和软起动图:转矩控制可防止剧烈波动如何设置软起动器的参数?对于标准软起动器,使用电位计即可很容易地设置起动时间、起动电压和停止时间。其数值可以在常用设置范围内细调。这同样适用于具有电机过载保护功能的软起动器:通过电位计调整电机额定电流、脱扣等级和限流值。使用带有菜单显示液晶屏和操作键的高性能软起动器,可快速、舒适地设置各种功能;因此设备调试以及故障排查极为便捷。为什么转矩控制是更好的解决方法?设备起动时出现的电流和电压波动是常见问题。您的设备总受到转矩尖峰的冲击。我们具有转矩控制的高性能型软起动器,可以最小化您对设备的维护成本。电机过载保护如何?其实,对于许多应用,在西门子软起动器中都集成了相应的电机过载保护功能。因此,无需额外的布线成本,软起动器本身即能防止电机过载。对于一些其它应用,可以利用SIRIUS设备的优点,并结合使用断路器或过载继电器,使得一切都能和谐适配。4�������������������������������������=�����I=100AI=58AQ11INII=100AI=100AII�����IIII�������起动器的额定电流Ie与电机的额定电流IN一致。通过3根电缆连接到电机。起动器的额定电流Ie与电机额定电流IN的58%一致。通过6根电缆(同星三角起动器)连接到电机。US:起动电压IS:起动电流UB:限制电流图:内三角接线方式图:标准接线方式图:电压斜坡软起动和限流软起动图:软起动器使用半导体元件进行电压相位控制内三角接线方式的优点?对于内三角接线方式,软起动器的每相与各电机绕组...
