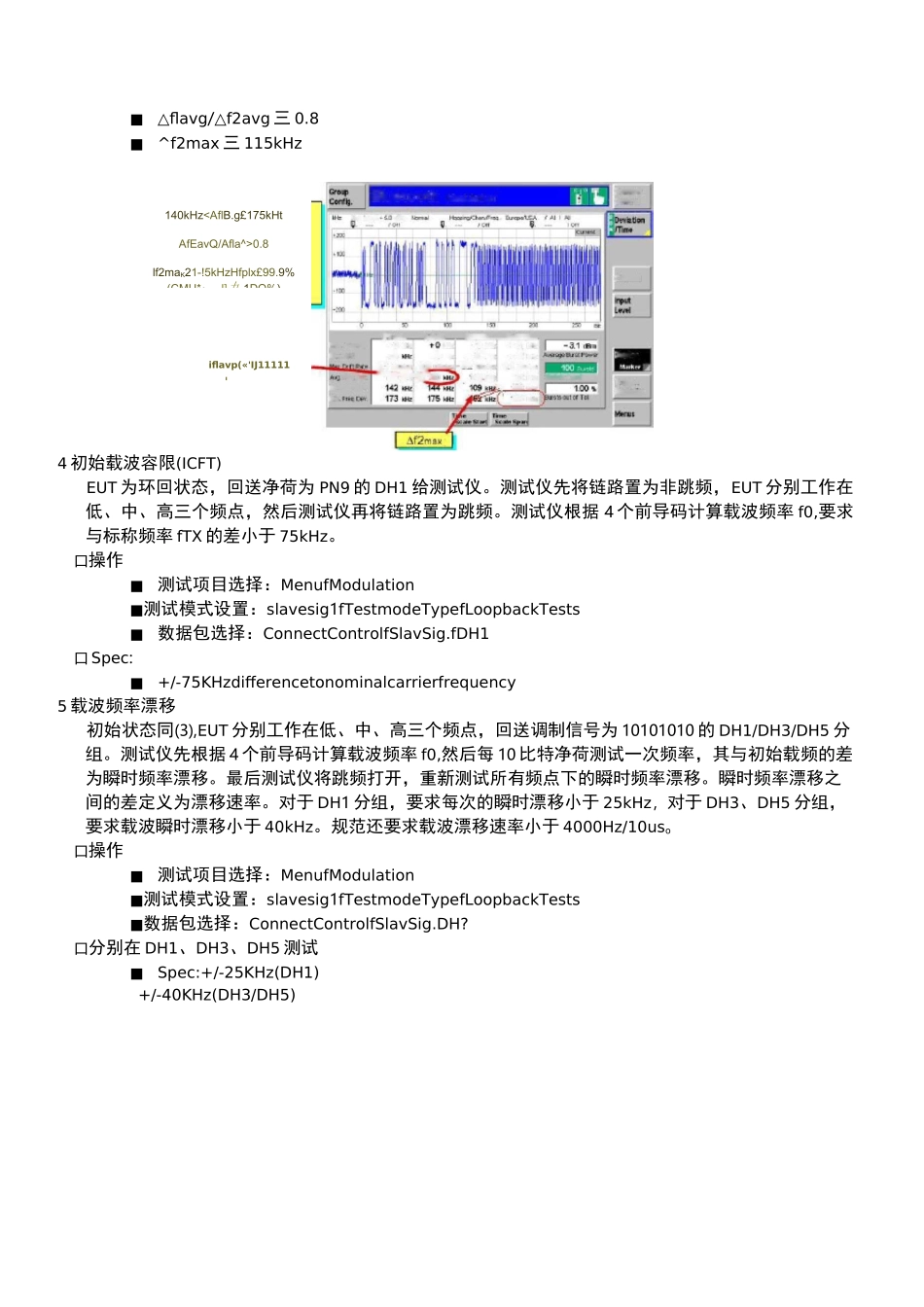

蓝牙RF性能测试规范测试项目：蓝牙RF性能测试测试类型：可选测试分项：输出功率，功率控制，调制频谱，初始载波容限(ICFT),载波频率漂移，灵敏度测试目的：规范CBT蓝牙测试仪器的使用，以保证蓝牙产品射频参数符合设计要求，满足销售与用户的使用。注意事项：蓝牙测试配置包括一台测试仪和被测设备(EUT,EquipmentUnderTest)，其中测试仪作为主动性单元，EUT作为从单元。两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。如测试方式是环回还是发送方式，是否需要进行跳频,分组是单时隙分组还是多时隙分组，分组的净荷是PN9,还是00001111、01010101。测试模式是一个特殊的状态，出于安全的考虑，EUT必须首先设为“激活”状态，然后才能空中激活进入测试模式。测试步骤：1补偿多少根据金机定；以金机对位，启动CBT测试仪器后，设置好CBTRF端口补偿，一般耦合测试补偿为23db，传导测试补偿为1.3db蓝牙耳机。2蓝牙测试设备进入蓝牙配对模式，对于BH-999,开机后同时长按［“开机键”“接听键”“音量+”］方可进入测试模式。对于BBK手机，待机界面输入*#227#进入工程模式后按选“Bluetooth”的“BluetoothRFtest”进入测试模式。然后按CBT“Inquire”按键获取蓝牙地址，再按“Connecttestmode”建立连接。测试步骤：1输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回(Loopback)。测试仪发射净荷为PN9,分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1,平均功率〉0dBm；如果EUT的功率等级为2,-6dBm〈平均功率＜4dBm；如果EUT的功率等级为3,平均功率＜0dBm。目前我们蓝牙设备的功率等级均为为2,-6dBm＜平均功率＜4dBm,需要测试0/39/78信道，分别记录Nomin(Avg),Peak(Max)Step1:手机蓝牙开启，*#227#—Bluetooth—GenernalTestfStarttestingStep2:Packettype使用DH5,Patterntrpe使用DynamicPRBS具体测试如下图：PeakPowerDifferencelevelbetweenlastDifferencelevelbetweenlastaveragepowervalueduringthekeystrokeandcurrentpowerlevelaveragepowervalueduringthekeystrokeandcurrentpowerlevelexpectedoutcome:expectedoutcome:v二stepsize丘二v二stepsize丘二Controlbuttonsforone吕t已pupdownControlbuttonsforone吕t巳pupdown2功率控制初始状态为环回，非跳频。EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组，测试仪通过LMP信令控制EUT输出功率,并测试功率控制步长的范围，规范要求在2dB和8dB之间。3调制特性初始状态同(2),EUT分别工作在低、中、高三个频点。测试仪以所支持的最大分组长度发送净荷为11110000的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Dflmax和Df1avg。测试仪以所支持的最大分组长度发送净荷为10101010的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Df2max和Df2avg，要求满足以下条件:至少99.9%的Df1max满足140kHz■+11kftr*10WHr02NHJIU&172MIBSzIS4kHz140kHz0.8lf2maK21-!5kHzHfplx£99.9%(CMU*：-J]九1DO%)■△flavg/△f2avg三0.8■^f2max三115kHz4初始载波容限(ICFT)EUT为环回状态，回...
