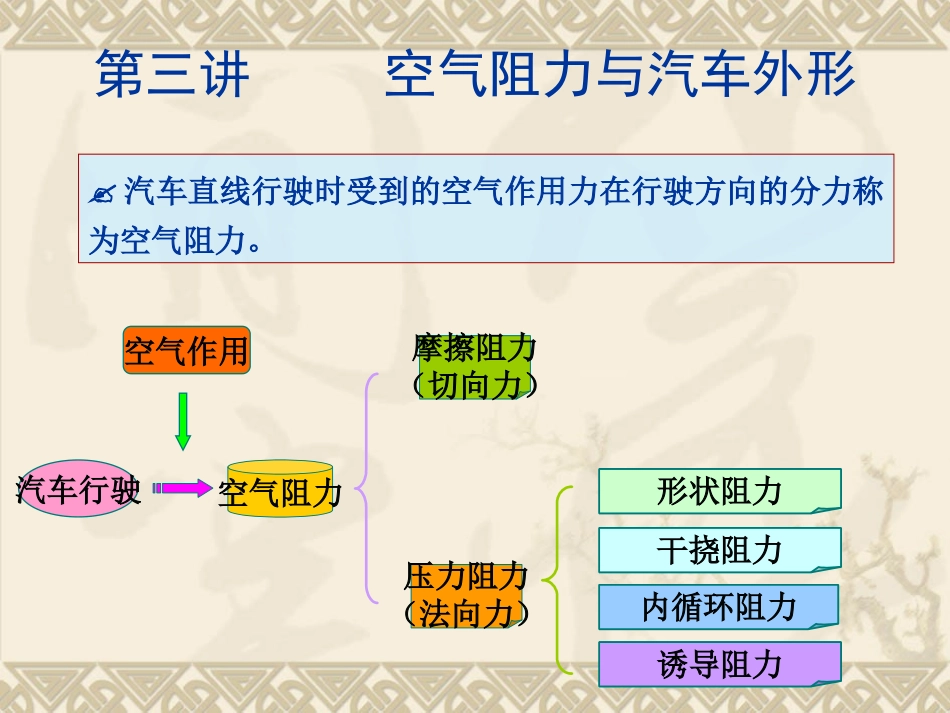

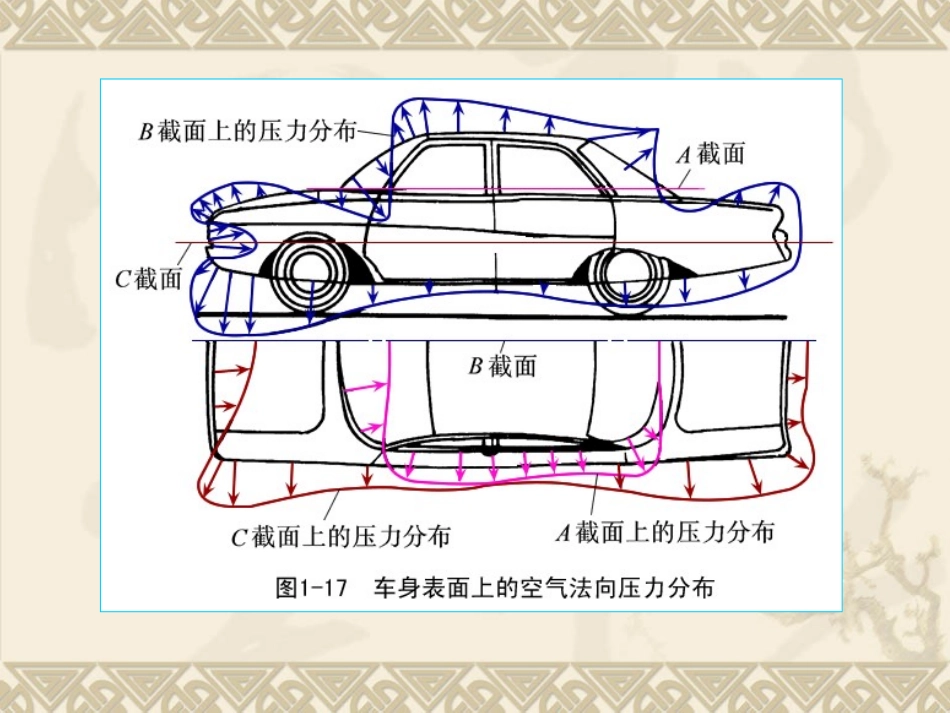

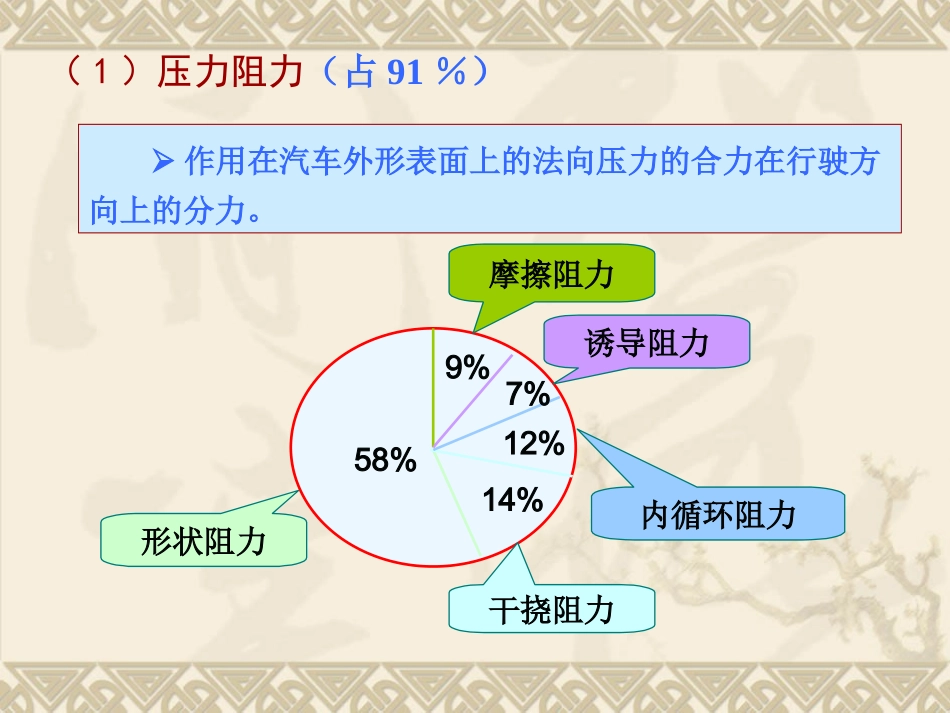

压力阻力（法向力）摩擦阻力（切向力）形状阻力内循环阻力诱导阻力干挠阻力汽车行驶空气作用空气阻力汽车直线行驶时受到的空气作用力在行驶方向的分力称为空气阻力。第三讲空气阻力与汽车外形（1）压力阻力（占91％）作用在汽车外形表面上的法向压力的合力在行驶方向上的分力。形状阻力58%干挠阻力14%内循环阻力12%诱导阻力7%摩擦阻力9%取决于车身主体形状。1）形状阻力形状阻力分析产生了压差阻力由于流经车顶的气流速度大于流经车底的气流速度，使得车底的空气压力大于车顶，从而空气作用在车身上的垂直方向的压力形成压差，这就是空气升力。后视镜车身表面的凸起物引起的阻力。2）干扰阻力后视镜后视镜设计也要注重流线形后视镜后视镜门把手满足冷却、通风等需要，使空气流经车体内部时构成的阻力。3）内循环阻力4）诱导阻力空气升力在水平方向的投影。诱导阻力分析思考夏季在高速公路上开空调省油还是开窗通风省油？打开天窗换气和打开侧窗换气有何不同？打开天窗换气时，天窗上方的压力低于车内的压力。（2）摩擦阻力（9％）由于空气粘性作用在车身表面产生的切向力的合力在行驶方向的分力。2rDw21uACF241.2258Nsm15.212aDwAuCFCD—空气阻力系数；A—迎风面积；ur—相对速度；ρ—空气密度。第二节汽车的驱动力与行驶阻力空气阻力的计算发动机盖应向前下倾（4）减小CD值的措施1）车身前部面与面交接处的棱角应为圆柱状。过渡不理想面与面交接处的棱角应为圆柱状。风窗玻璃应尽可能“躺平”，且与车顶圆滑过渡。调整迎面和背面的倾斜角度，使车头、前窗、后窗等处造型的倾斜角度能有效地减少阻力、升力的产生。越野车很难做到风窗玻璃应尽可能“躺平”，且与车顶圆滑过渡。尽量减少灯、后视镜和门把手等凸出物。减少凸起物，形成平滑表面，如门把手改为凹式结构，刮水器改为内藏式，车身侧面的窗玻璃与窗框齐平，玻璃表面和车身整体表面平滑。在保险杠下面，应安装合适的扰流板。车轮盖应与轮胎相平。思考：F1方程式赛车为什么不用车轮盖？整个车身应向前倾1°～2°。2）整车水平投影应为腰鼓形。后端稍稍收缩，前端呈半圆形。光顺车身表面曲线形状，消除或延迟空气涡流的产生。最好采用舱背式或直背式。3）汽车后部如图所示，在车辆迎风面积A相同的条件下，不同流速气流经过车身表面后获得的后端分离横截面面积Aa有很大的不同。增设空气动力附件，整理和引导气流流向，如增设前阻流板、后扰流板或气流导向槽等。最新设计的车身形状常采取以下措施：(1)尽量压低车身前端，使之成楔形，同时尾部肥厚向上翘以产生负迎角。(2)车身前部设阻风板,后面设后扰流板,使后面翘起来。应安装后扰流板。当车速超过120km/h，尾翼会自动升高160mm，为车身增加30％的下压力；在车速低于80km/h，尾翼又会自动降低。应安装后扰流板。应安装后扰流板。应安装后扰流板。应安装后扰流板。若用折背式，则行李箱盖板至地面距离应高些，长度要短些。后面应采用鸭尾式结构。后面应采用鸭尾式结构。所有零件应在车身下平面内且较平整，最好有平滑的盖板盖住底部。4）车身底部底部比较凌乱底部比较凌乱仔细选择进风口与出风口的位置，精心设计内部风道。5）发动机冷却通风系统冷却前制动器冷却前制动器冷却发动机和制动器冷却后制动器和润滑系统冷却发动机和前制动器冷却后制动器为发动机提供充足的空气什么是超级跑车？限量生产、价格高昂、动力强劲（3.5L以上、8缸以上）、起步快（0～100km/h时间在5s以内）、技术超群、车身自重轻（采用碳纤维或轻质合金材料）、外观超前等。形象的描述：外观鲜亮，让人爱得要死；加速时令人皮肤绷紧、汗毛直竖，让人吓得要死；数量奇少，价格奇高，让人想得要死。思考：对于轿车和超级跑车，哪种车型的空气阻力系数更大？为什么？三种超级跑车兰博基尼法拉利保时捷答案由于尾翼的影响、发动机和制动器通风冷却的需要，超级跑车的空气阻力系数一般会大于普通轿车。兰博基尼跑车在冷却通风口关闭且扰流板摆平时，CD值为0.33；展开时，CD值为0.36。思考：对于轿车和超级跑车，哪种...
