气相色谱氧含量可燃气分析VIP免费

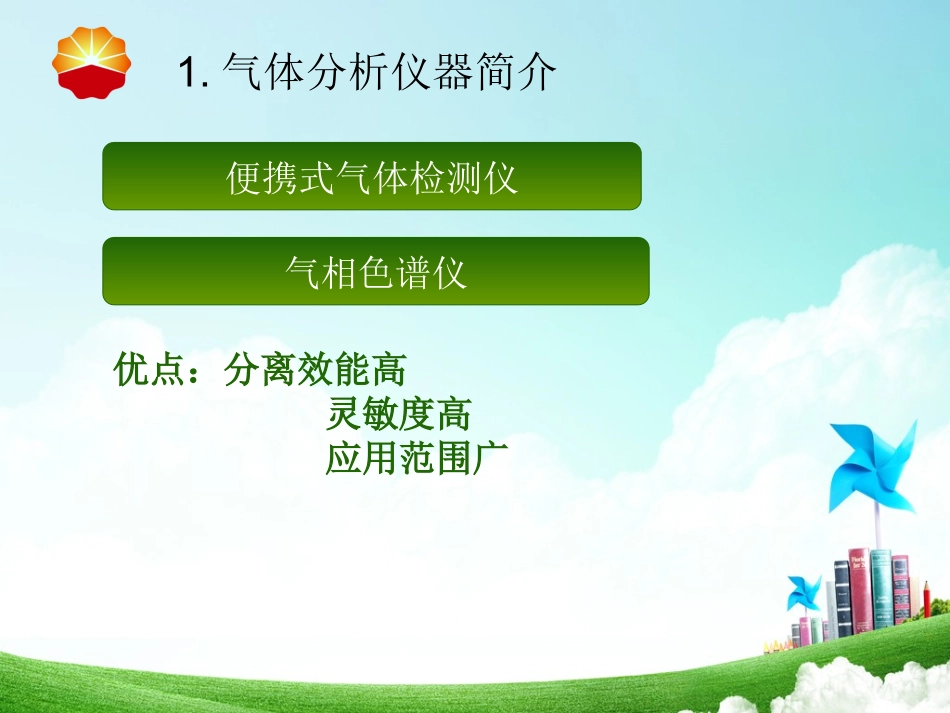

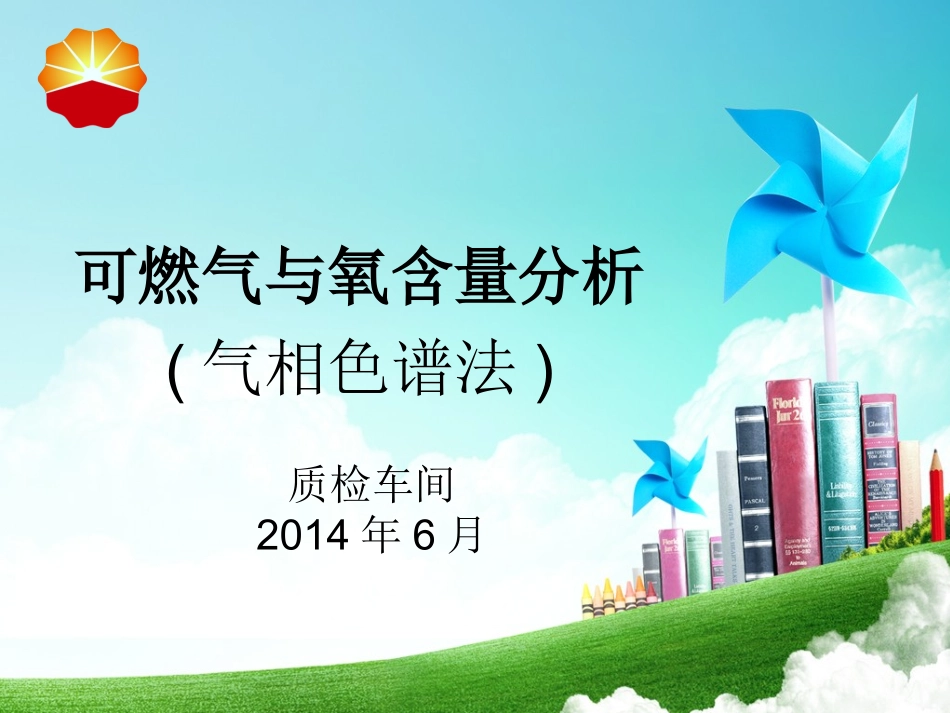

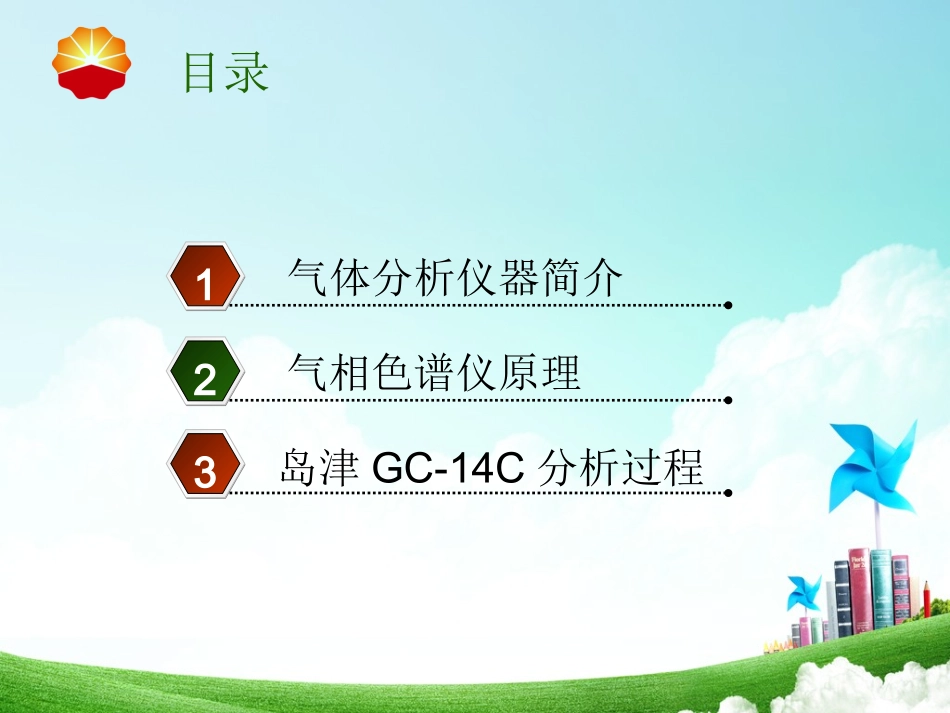

质检车间2014年6月可燃气与氧含量分析(气相色谱法)目录气体分析仪器简介1气相色谱仪原理2岛津GC-14C分析过程31.气体分析仪器简介便携式气体检测仪气相色谱仪优点：分离效能高灵敏度高应用范围广1.气体分析仪器简介1.1便携式气体检测仪半导体式气体传感器催化燃烧式气体传感器热导池式气体传感器电化学式气体传感器红外线气体传感器•根据《动火作业安全管理规定》第三十四条,《进入受限空间作业安全管理规定》第二十五条及石化公司相关规定，应检测可燃气体、氧气浓度，达到许可作业浓度才能进行作业，并且进入受限空间首次气体分析和特级动火时使用色谱法分析。气体分析仪器简介1气相色谱仪原理2岛津GC-14C分析过程3数据处理器是什么成份和有多少量载气将样品送入色谱柱色谱柱将样品中不同的成分分离开检测器,从色谱柱出来了的每个成份的量按比例转化成电信号。混合样品气体2.气相色谱仪原理是以气体为流动相的色谱法，利用物质在流动相与固定相中分配系数的差异，当两相作相对运动时，被测样品组分在两相之间进行反复多次分配，诸组分的分配系数纵然只有微小差异，随着流动相（气体）的移动也可以有差距，最后被测样品组分可得到分离，并被测定。2.1气相色谱仪结构气路系统分离系统进样系统检测记录系统温控系统2.2气路系统包括：气源、净化器、流速控制动力驱动样品在色谱柱中流动直至检测器气瓶和净化器三气一体机TCD气路810976543211.高压钢瓶2.减压阀3.净化干燥管4.针形稳压阀5.流量计6.压力表7.进样室8.色谱柱9.检测器10.记录仪2.气相色谱仪原理2.1气相色谱仪结构气路系统分离系统进样系统检测记录系统温控系统2.3进样系统进样针进样uL1230123uL0样品定量后将针直接插入进样口...按下针杆进样进样口(高温)1.2进样系统六通阀123456正视图侧视图进口出口1.2进样系统六通阀原理进口出口定量管载气入口至色谱柱2.1气相色谱仪结构气路系统分离系统进样系统检测记录系统温控系统2.4分离系统填充柱毛细管柱多孔层开口柱[PLOT](多孔高分子小球/氧化铝等)管壁涂渍开口柱[WCOT]或化学键合填充柱毛细管柱硅藻土(担体)固定液不锈钢或玻璃融熔石英或不锈钢固定液沸石分子筛三维骨架3a分子筛5a分子筛条型13x分子筛条型时间检测器色谱柱样品注入口样品注入A＋BA＋B|一＋BB|BA|一B|BA|一B|B峰A峰B分离过程2.1气相色谱仪结构气路系统分离系统进样系统检测记录系统温控系统2.5检测系统•1.TCD（热导检测器）•2.FID（氢火焰离子化检测器）检测器把组分信号转换成电信号热导检测器TCD气流中样品浓度发生变化，则从热敏元件上所带走的热量也就不同，从而改变热敏元件的电阻值，由于热敏元件为组成惠斯顿电桥之臂，只要桥路中任何一臂电阻发生变化，则整个线路就立即有信号输出。原理：基于载气和样品的导热系数的差异，并用惠斯登电桥检测。热导检测器TCD平衡电桥。不同的气体有不同的热导系数。钨丝通电，加热与散热达到平衡后，两臂电阻值：R参=R测;R1=R2则：R参·R2=R测·R1无电压信号输出；记录仪走直线（基线）。进样前载气携带试样组分流过测量臂而这时参考臂流过的仍是纯载气，使测量臂的温度改变，引起电阻的变化，测量臂和参考臂的电阻值不等，产生电阻差，R参≠R测则：R参·R2≠R测·R1这时电桥失去平衡，两端存在着电位差，有电压信号输出。信号与组分浓度相关。记录仪记录下组分浓度随时间变化的峰状图形。进样后FID氢火焰离子化检测器空气氢气柱出口石英喷嘴氢火焰收集极高电极化学电离产生的正离子和电子在外加恒定直流电场的作用下分别向两极定向运动而产生微电流，离子电流信号输出到记录仪，得到峰面积与组分质量成正比的色谱流出曲线当离子被收集极收集时产生了电流到数据处理器定性：当分析条件相同时，相同的成份在相同的时间出峰。2.6数据处理样品注入标准样品(成份A和B的混合物)未知样品成份A成份B标准样品1ul(成份A100ppm)成份A未知样品1uL成份A峰面积：700峰面积：1000100浓度(ppm)1000峰面积70070成份A的浓度是70ppm定量：成份的峰面积(高度)与到达检测器的成份的量成正比。1.4数据处理气体分析仪器简介1岛津GC-14C分析过程2气相色谱仪原理3氧含量分析过程打开氢气开关...
