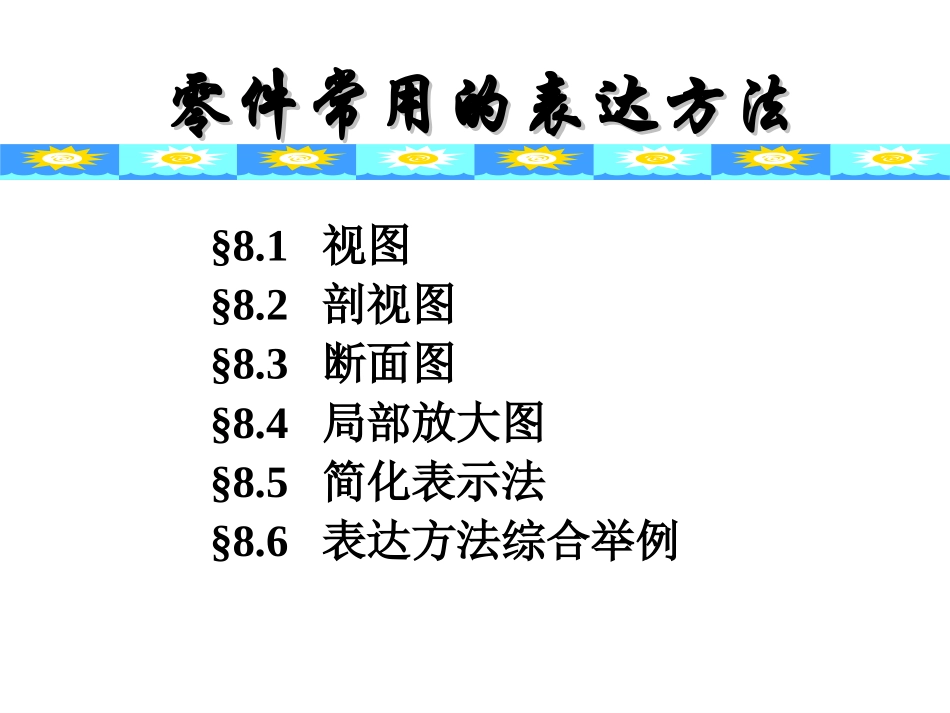

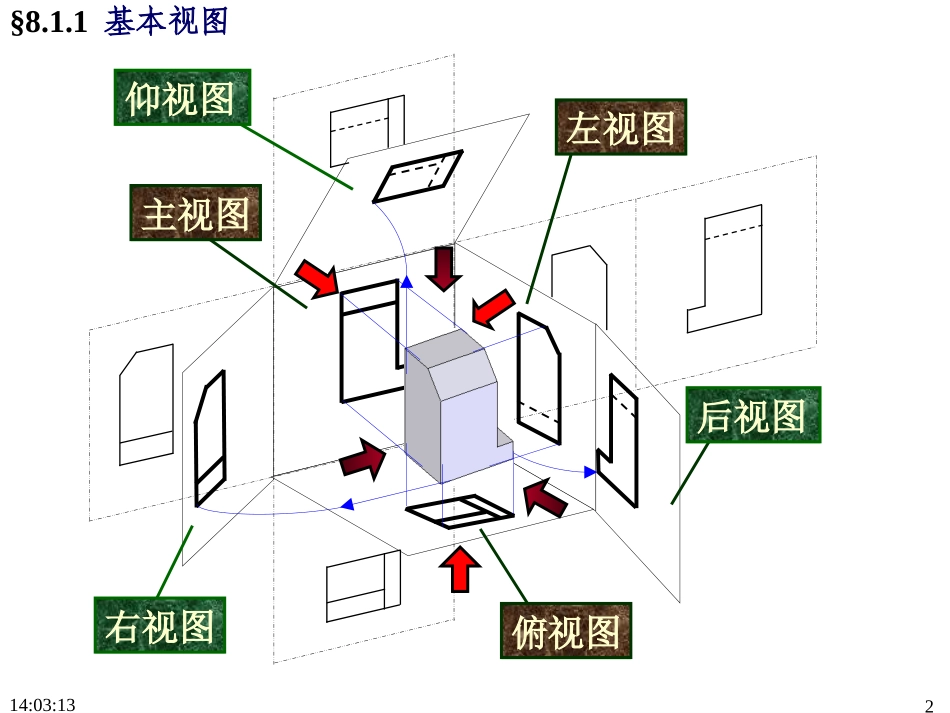

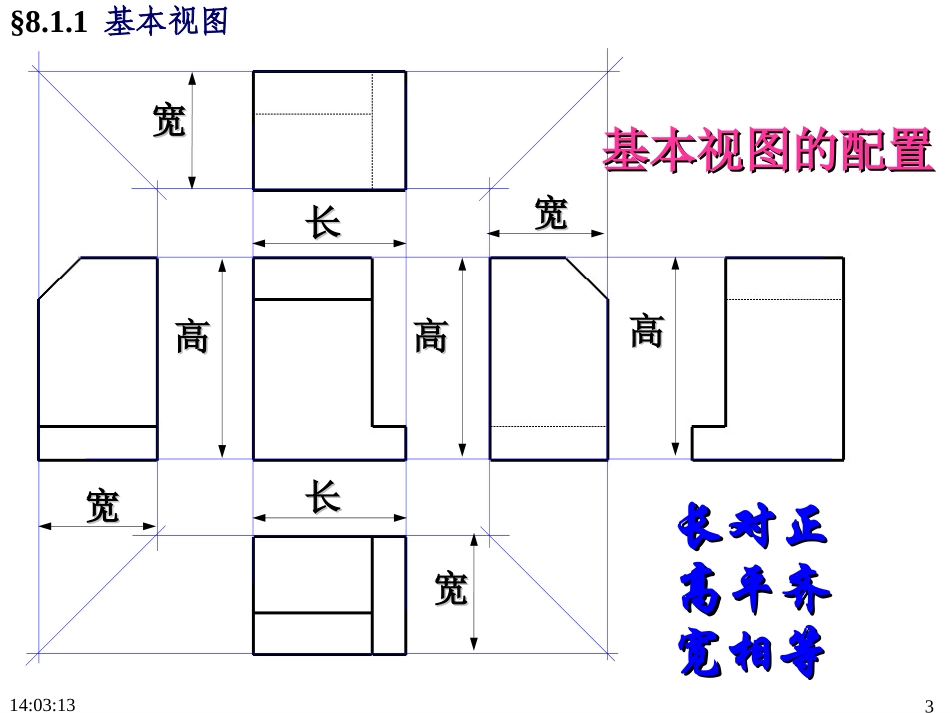

零件常用的表达方法零件常用的表达方法§8.1视图§8.2剖视图§8.3断面图§8.4局部放大图§8.5简化表示法§8.6表达方法综合举例14:03:132主视图俯视图左视图后视图右视图仰视图§8.1.1基本视图14:03:133长对正长对正高平齐高平齐宽相等宽相等高高高高高高长长长长宽宽宽宽宽宽宽宽基本视图的配置基本视图的配置§8.1.1基本视图14:03:134俯视图表达特征重复左视图虚实线重叠§8.1.1基本视图14:03:135基本视图选用原则：在完整、清晰表达对象特征的情况下，使视图数量最少,力求制图简便。§8.1.1基本视图14:03:136第一角画法第一角画法第三角画法第三角画法中国国标规定优先使用第一角画法，当采用第三角画法时，必须在图样中画出第三角投影识别符号。§8.1.3第三角画法14:03:137由于视图合理布局的需要或幅面的限制，允许不按照基本视图的配置摆放各个视图，而是将视图自由配置，这种自由配置的视图称为向视图，并要标注。EFDDFE必须标注：①投影方向箭头和字母；②视图字母§8.1.2向视图14:03:138如何使倾斜结构表达清晰，画图方便？正垂面§8.1.4斜视图和局部视图-斜视图和局部视图的画法14:03:139VHA辅助投影面斜视图：将零件向不平行于基本投影面的平面（辅助平面）投影所得的视图。•只表达零件倾斜部分的实形，不反映实形的投影省略不画。§8.1.4斜视图和局部视图-斜视图和局部视图的画法14:03:1310局部视图：将零件的某一部分向基本投影面投影所得的视图。局部结构完整，外部轮局部结构完整，外部轮廓封闭，波浪线省略廓封闭，波浪线省略用波浪线或双折线表示局部视图和斜视图的断裂边界。§8.1.4斜视图和局部视图-斜视图和局部视图的画法14:03:1411§8.1.4斜视图和局部视图-斜视图和局部视图的配置形式和标注斜视图通常按照向视图的配置形式配置标注，为便于作图，允许对其旋转配置。旋转配置应加注旋转符号，且表示斜视图名称的字母应靠近旋转符号的箭头。允许将旋转角度标注在表示斜视图名称的字母之后。当局部视图按投影关系配置，且中间没有其他图形隔开时，可省略标注。14:03:1412§8.2.1剖视图的概念视图中出现太多的虚线，不便于看图、视图及标注尺寸。14:03:1413§8.2.1剖视图的概念剖面区域剖切面用剖切面剖剖开物体，将处于观察者与剖切面之间的形体移去，将其余部分向投影面投射，得到的图形成为剖视图。剖视图14:03:1414§8.2.1剖视图的概念剖切后的视图中所有的虚线都变成可见的粗实线，将其内部特征直观的体现出来。并在剖切区域内画出剖面线，且不同材料对应不同的剖面线。14:03:1415§8.2.1剖视图的概念画剖视图时，即可将某一个视图画成剖视图，也可根据需要同时将几个视图画成剖视图，它们之间相互独立，互不影响，并可以根据向视图配置原则，合理利用图纸空间进行视图配置。14:03:1416剖面线剖面线剖切符号及投射方向剖切符号及投射方向AA—AA剖视图名称剖视图名称§8.2.1剖视图的概念×-×（“×”为大写拉丁字母）。用细点画线表示。粗实线表示剖切面两端的起讫位置，箭头画在粗实线两端。当剖视图按投影关系配置时，中间没有其他图形隔开时，可以省略箭头；当剖切平面通过零件的对称面或基本对称的平面，且剖视图按照投影关系配置，中间又没有其他图形隔开，可以省略标注。14:03:1417§8.2.1剖视图的概念多次剖切时，都是对完整零件进行，与其它剖切无关。在剖视图中不可见虚线和轮廓线一般省略不画，只有对尚未表达清楚地结构，才用虚线画出。同一零件各个视图的剖面线应方向一致。剖视图配置可以按照基本视图的配置形式配置，也可以按照向视图的配置形式配置。画剖视图时，剖切面后面的可见轮廓必须用粗实线画出。14:03:1418§8.2.2剖切面的种类单一剖切面几个平行的剖切面几个相交的剖切面14:03:1419§8.2.2剖切面的种类1.1.单一剖切面单一剖切面,,只采用一个剖切面剖开零件而获得的剖视图。常见有两种：单一剖切平面单一剖切平面和单一斜剖切平面单一斜剖切平面。单一剖切平面14:03:1420§8.2.2剖切面的种类用不平行于任何基本投影面的剖切平面剖开零件的方法称为斜剖，所得的剖视图称为斜剖视图。斜剖视图通常按照向视配置法，...
