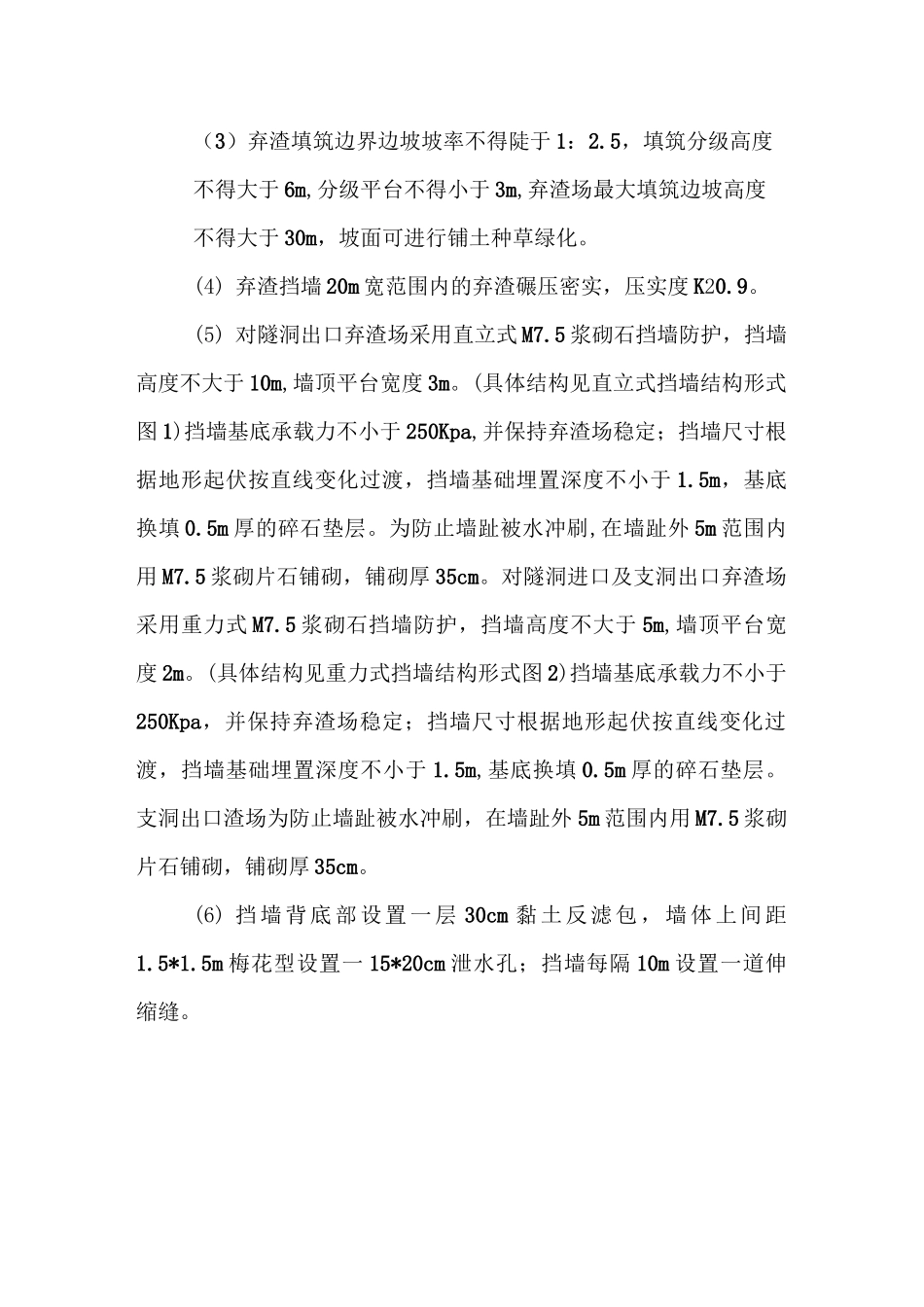

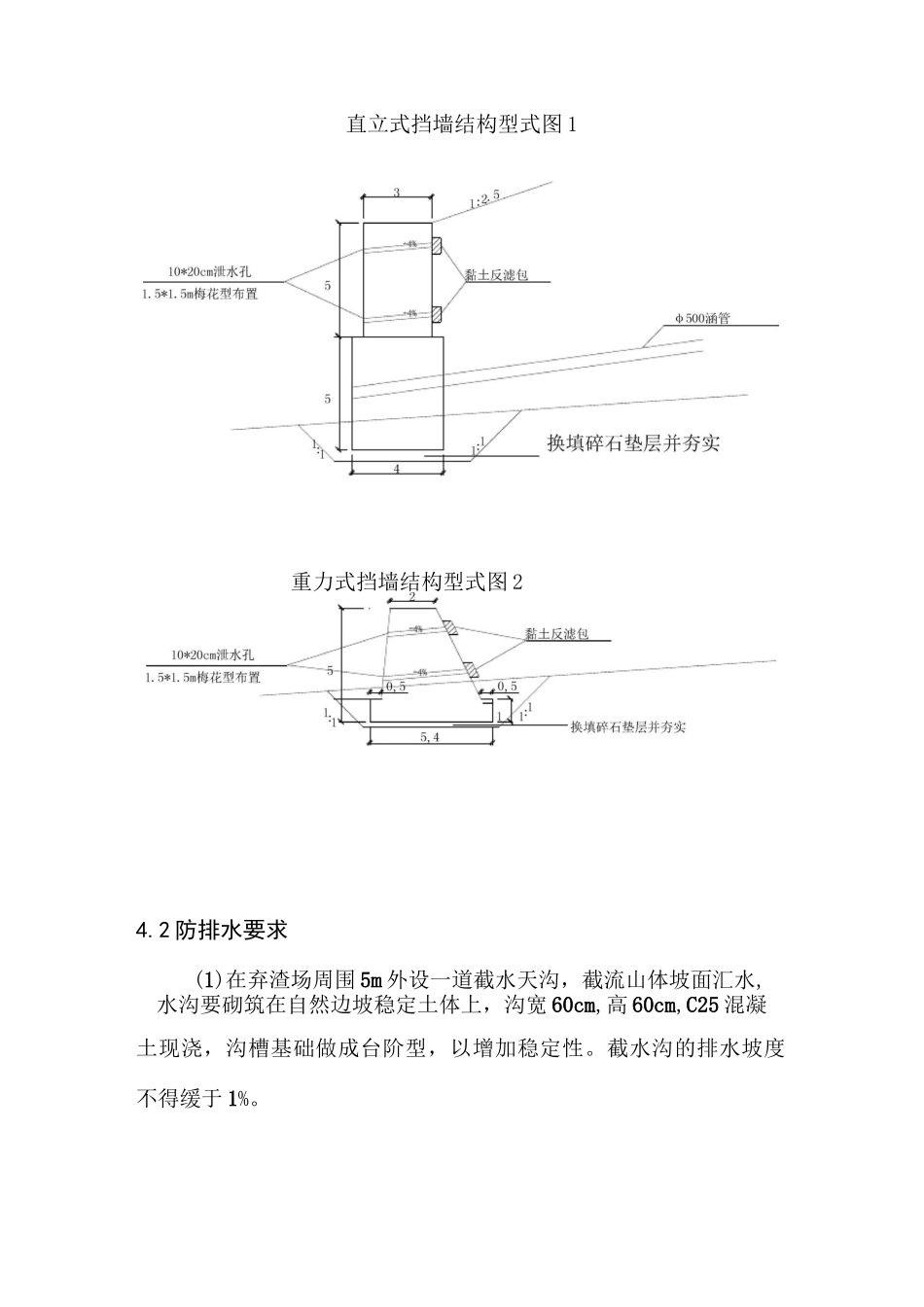

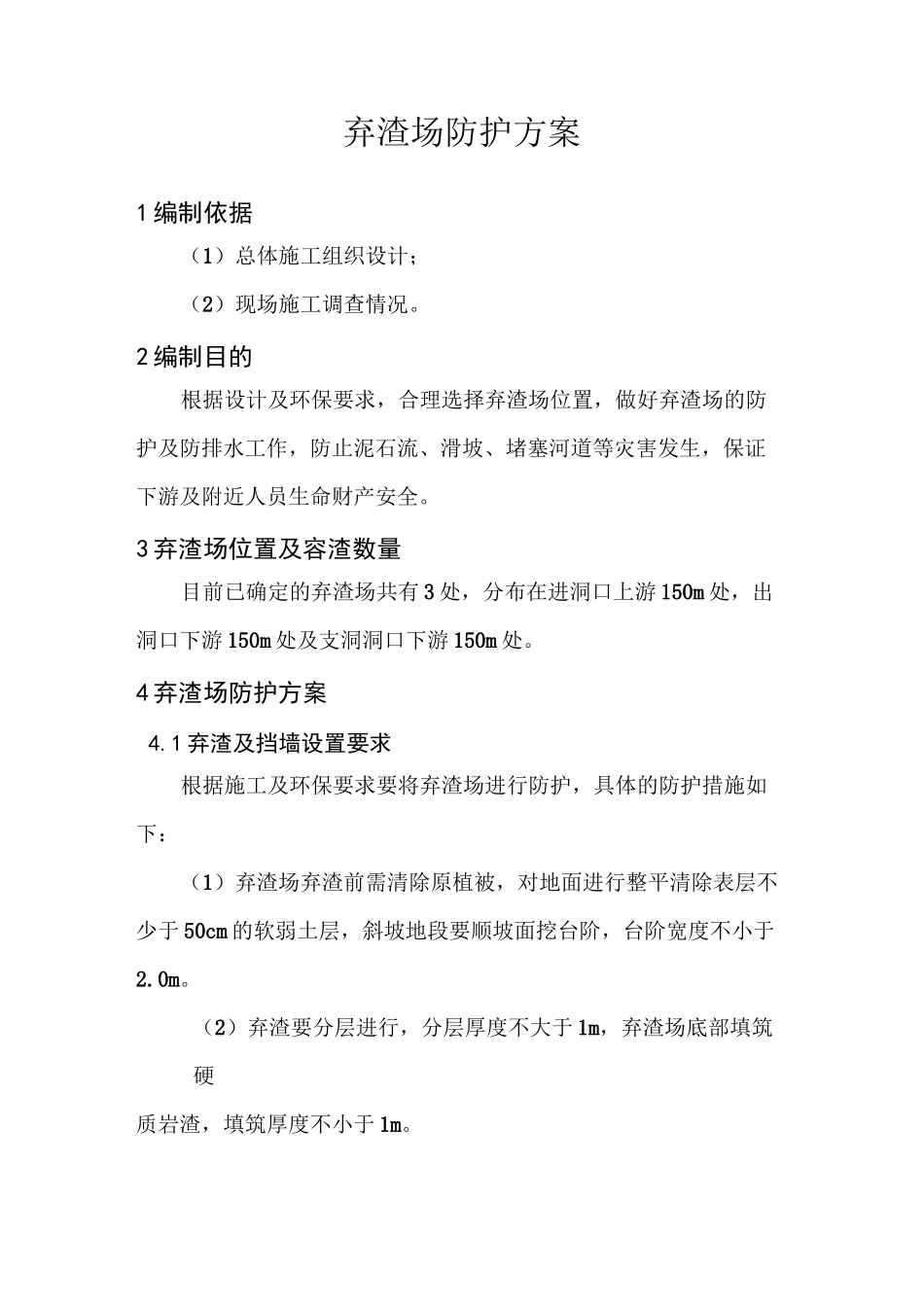

弃渣场防护方案1编制依据（1）总体施工组织设计；（2）现场施工调查情况。2编制目的根据设计及环保要求，合理选择弃渣场位置，做好弃渣场的防护及防排水工作，防止泥石流、滑坡、堵塞河道等灾害发生，保证下游及附近人员生命财产安全。3弃渣场位置及容渣数量目前已确定的弃渣场共有3处，分布在进洞口上游150m处，出洞口下游150m处及支洞洞口下游150m处。4弃渣场防护方案4.1弃渣及挡墙设置要求根据施工及环保要求要将弃渣场进行防护，具体的防护措施如下：（1）弃渣场弃渣前需清除原植被，对地面进行整平清除表层不少于50cm的软弱土层，斜坡地段要顺坡面挖台阶，台阶宽度不小于2.0m。（2）弃渣要分层进行，分层厚度不大于1m，弃渣场底部填筑硬质岩渣，填筑厚度不小于1m。（3）弃渣填筑边界边坡坡率不得陡于1：2.5，填筑分级高度不得大于6m,分级平台不得小于3m,弃渣场最大填筑边坡高度不得大于30m，坡面可进行铺土种草绿化。(4)弃渣挡墙20m宽范围内的弃渣碾压密实，压实度K20.9。(5)对隧洞出口弃渣场采用直立式M7.5浆砌石挡墙防护，挡墙高度不大于10m,墙顶平台宽度3m。(具体结构见直立式挡墙结构形式图1)挡墙基底承载力不小于250Kpa,并保持弃渣场稳定；挡墙尺寸根据地形起伏按直线变化过渡，挡墙基础埋置深度不小于1.5m，基底换填0.5m厚的碎石垫层。为防止墙趾被水冲刷,在墙趾外5m范围内用M7.5浆砌片石铺砌，铺砌厚35cm。对隧洞进口及支洞出口弃渣场采用重力式M7.5浆砌石挡墙防护，挡墙高度不大于5m,墙顶平台宽度2m。(具体结构见重力式挡墙结构形式图2)挡墙基底承载力不小于250Kpa，并保持弃渣场稳定；挡墙尺寸根据地形起伏按直线变化过渡，挡墙基础埋置深度不小于1.5m,基底换填0.5m厚的碎石垫层。支洞出口渣场为防止墙趾被水冲刷，在墙趾外5m范围内用M7.5浆砌片石铺砌，铺砌厚35cm。(6)挡墙背底部设置一层30cm黏土反滤包，墙体上间距1.5*1.5m梅花型设置一15*20cm泄水孔；挡墙每隔10m设置一道伸缩缝。直立式挡墙结构型式图1重力式挡墙结构型式图24.2防排水要求(1)在弃渣场周围5m外设一道截水天沟，截流山体坡面汇水,水沟要砌筑在自然边坡稳定土体上，沟宽60cm,高60cm,C25混凝土现浇，沟槽基础做成台阶型，以增加稳定性。截水沟的排水坡度不得缓于1%。(2)在隧洞出口挡墙底整平后平行设置3排①500mm涵管，并在管周上半部打孔，安装时打孔侧朝上，无孔部分埋设水泥砂浆保护层上(并位于地面下，施工中先挖槽)，孔周围用土工布包裹作为滤水层。(3)弃渣场顶向外作3%。的排水坡，并设纵向排水沟一道，沟宽3m,高1.5m,C25混凝土现浇，以利排水。(4)弃渣场表面和边坡采用清淤弃土或清除的地表种植土、表土等覆盖，覆土厚度不少于0.5m，复耕或撒播草籽、乔灌结合绿化。(5)施工期间做好挡砟墙的监控量测工作，发现问题及时反馈至项目部工程部隧洞出口弃渣场平面示意图渣场侧面图弃渣场顶水沟断面1：100支洞川丨】弃渣场平面示意閤渣场侧面图I浆砌石I挡墙駅茹水纵坡弃渣场鑒砌石標墙隧洞进口弃渣场平面示意图号排水纵坡、渣场侧面图隧洞出口弃渣场工程量清单序号项目名称工稈量单位备注1浆砌石挡墙1400m32清表开挖3500m33挡墙基础开挖420m34挡墙基础换填99m35©500涵管300m36C25排水沟315m37铺土种草1400m2合计支洞出口弃渣场工程量清单序号项目名称工稈量单位备注1浆砌石挡墙3600m32清表开挖1500m33挡墙基础开挖2100m34挡墙基础换填600m3合计隧洞进口弃渣场工程量清单序号项目名称工稈量单位备注1浆砌石挡墙1400m32清表开挖750m33挡墙基础开挖780m34挡墙基础换填240m3合计
