第六章 回转泵VIP免费

第六章 回转泵_第1页
1/89

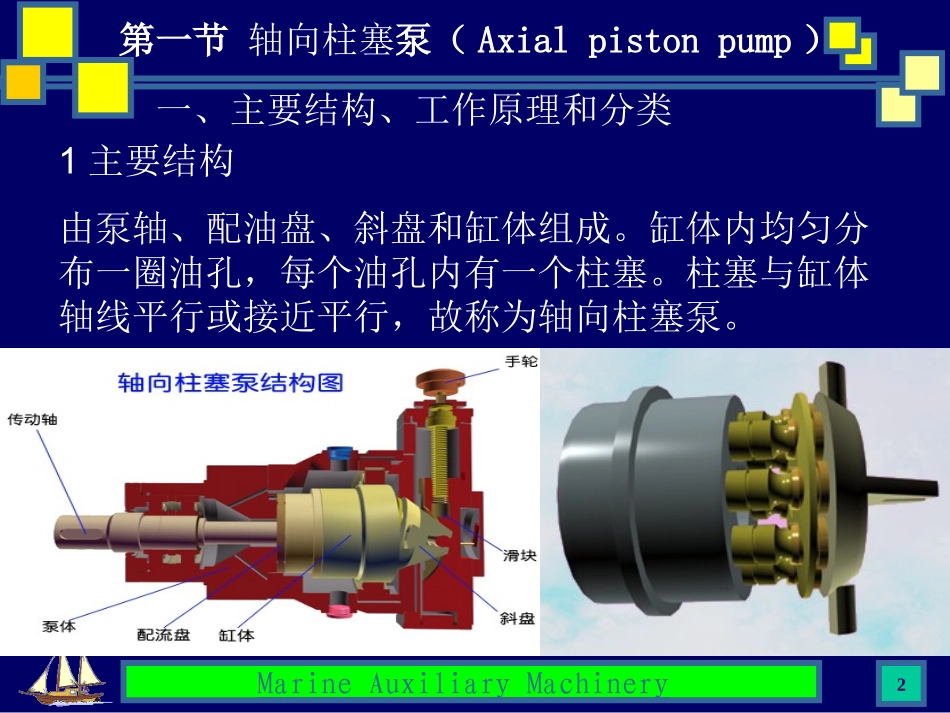

第六章 回转泵_第2页
2/89

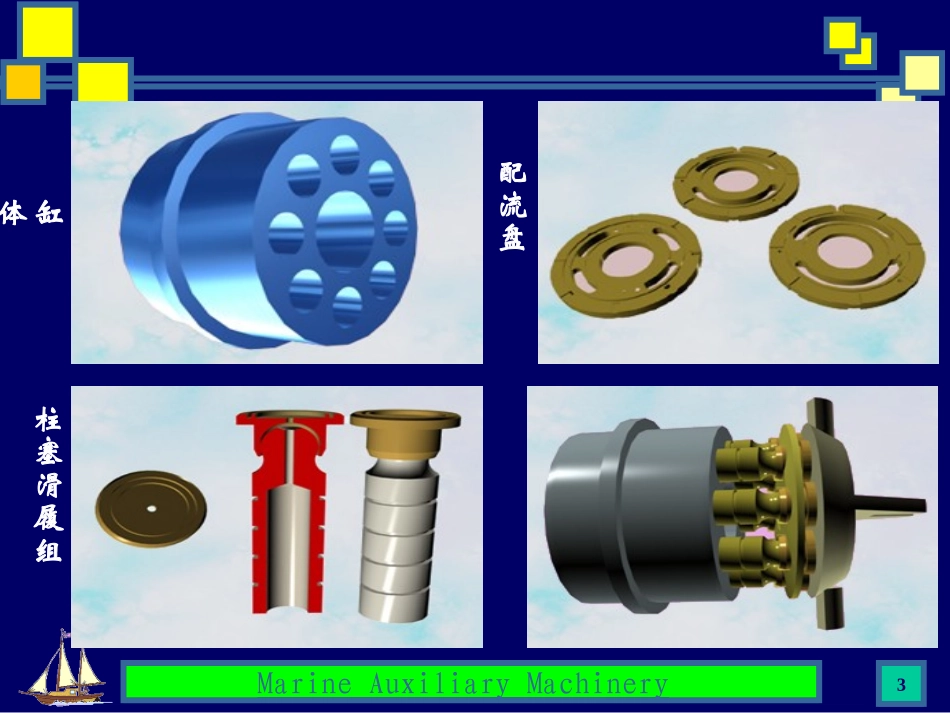

第六章 回转泵_第3页
3/89
1MarineAuxiliaryMachinery第六章回转泵•回转泵:泵轴作回转运动的容积泵的统称。•主要有轴向柱塞泵、径向柱塞泵、(内、外)齿轮泵、(单、双作用)叶片泵和螺杆泵。2MarineAuxiliaryMachinery第一节轴向柱塞泵(Axialpistonpump)1主要结构由泵轴、配油盘、斜盘和缸体组成。缸体内均匀分布一圈油孔,每个油孔内有一个柱塞。柱塞与缸体轴线平行或接近平行,故称为轴向柱塞泵。一、主要结构、工作原理和分类3MarineAuxiliaryMachinery缸体柱塞滑履组配流盘4MarineAuxiliaryMachinery泵轴旋转时,柱塞随缸体一起转动。柱塞在斜盘的作用下沿轴线在缸体内作往复运动,缸体每转动一周,每个柱塞往复运动一次,完成一次吸压油过程改变斜盘倾角的大小,即可改变柱塞行程,从而改变泵的排量。改变斜盘倾角的方向,则吸油和压油方向互换。因此,轴向柱塞泵可以变量和变向2工作原理5MarineAuxiliaryMachinery(1)按使柱塞往复运动的机构分—缸体轴线与泵轴轴线一致,变量机构的圆盘倾斜。结构紧凑,体积小,重量轻,容积效率较高,缺点是强度和耐冲击性较差。3分类6MarineAuxiliaryMachinery7MarineAuxiliaryMachinery—圆盘轴线与泵轴轴线一致。与斜盘式相比,其柱塞受力好,寿命长,排量大和耐冲击。但其结构复杂,体积较大。8MarineAuxiliaryMachinery(2)按柱塞与斜盘的接触形式分点接触式——柱塞头部与斜盘之间为点接触。结构简单,使用和维护要求不高。但在接触点上承受很大的挤压应力,不能应用于高压、大流量场合9MarineAuxiliaryMachinery滑靴式—柱塞头部加滑靴,与斜盘之间为面接触。滑靴结构实现油压静力平衡,因而改善受力情况,提高工作压力。柱塞可以通过压盘对滑靴的作用而向外伸出,具有一定的自吸能力。但结构复杂,使用和维护要求高。10MarineAuxiliaryMachinery(3)按油泵泵轴与斜盘的相对位置分非通轴式-泵轴不穿过斜盘11MarineAuxiliaryMachinery通轴式-泵轴穿过斜盘。比非通轴式体积小,重量轻,本身可以自带辅泵。但它泵轴直径较粗,磨损较大。12MarineAuxiliaryMachinery•1流量•平均理论流量QTD:柱塞轴线分布圆直径;:斜盘倾角•实际流量QQ=vQTp<200barv:0.95~0.98p>200barv:0.92~0.95ZnβDtgdπZnSAQT•••4=•••=2二、性能参数13MarineAuxiliaryMachinery瞬时流量当柱塞从顶点位置转过θ角时的位移单个柱塞转过θ角时的瞬时速度ω——缸体旋转角速度单个柱塞转过θ角时的瞬时流量)(cos-12tancos-2SRSxsin21ASAvqiiθωSdtdxvisin21==14MarineAuxiliaryMachinery•流量不均匀系数Q•根据理论分析可知,当柱塞数为奇数时的Q比偶数时要小得多,因此轴向柱塞泵的柱塞数为奇数,一般为7或9TiiQQQQδminmax-=泵缸数12345673.141.571.041.111.011.051.007柱塞数567891011Q4.9813.92.537.81.535.01.0215MarineAuxiliaryMachinery三、困油现象•为了避免油缸在吸、压油窗门之间的转换过程中发生泄漏,要求油缸上油口的长度小于配油盘上腰形窗口间的距离。•这样,油缸油口从吸油窗口向压油窗口切换时,油缸内的压力将由吸油压力ps阶跃上升为压油压力pD,在此瞬间,压油窗口的高压油向处在吸油压力状态的油缸内倒流,产生冲击压力。•反之,油缸油口从压油窗口向吸油窗口切换时,油缸内的高压油pD向低压吸油窗口喷射,这样油缸内的压力在某一瞬间要低于吸油压力ps。16MarineAuxiliaryMachinery17MarineAuxiliaryMachinery油缸内的压力变化•油缸内尖峰压力是由上述“困油现象”引起的。•尖峰压力将造成泵的振动,噪声和功率损失,应该设法消除。18MarineAuxiliaryMachinery三、CY14—1典型船用轴向柱塞泵•非通轴斜盘滑履式•液压泵主体:7个柱塞,两对摩擦付:滑履与斜盘、缸体与配油盘•每个柱塞头部装有滑靴。泵中央装有定心弹簧,一方面顶住压盘使滑靴贴紧斜盘,使泵具有自吸能力,另一方面使缸体紧贴配油盘,以减少泄漏。19MarineAuxiliaryMachineryCY14—1轴向柱塞泵图斜盘变量机构缸体滑靴配油盘20MarineAuxiliaryMachinery•高压油经滑靴和柱塞中心的小孔通到柱塞和滑靴...
