光线投射算法VIP免费

光线投射算法_第1页
1/18
光线投射算法_第2页
2/18
光线投射算法_第3页
3/18

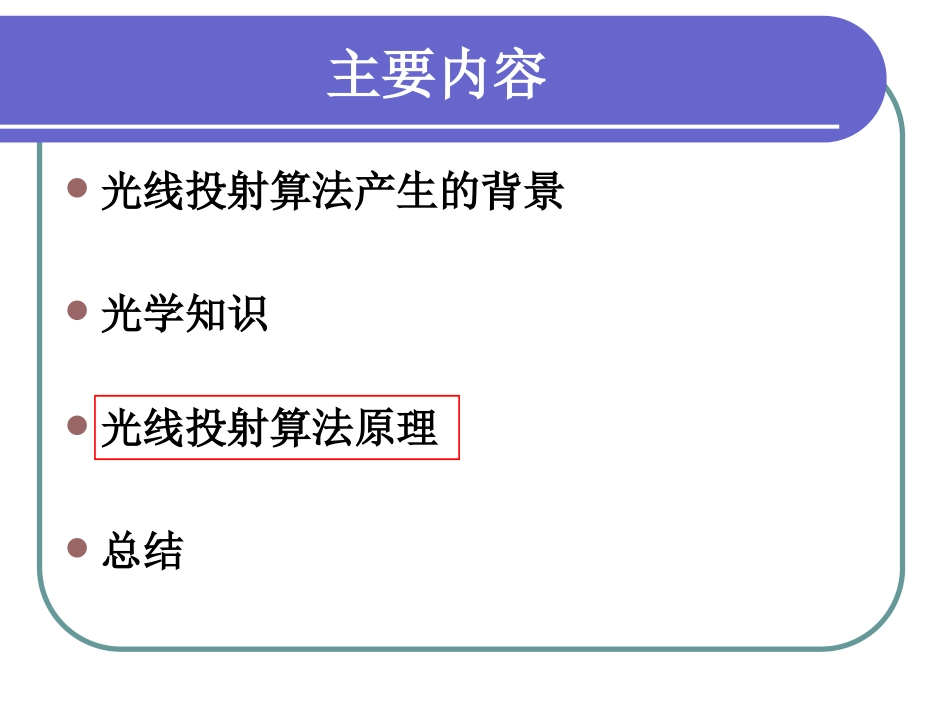

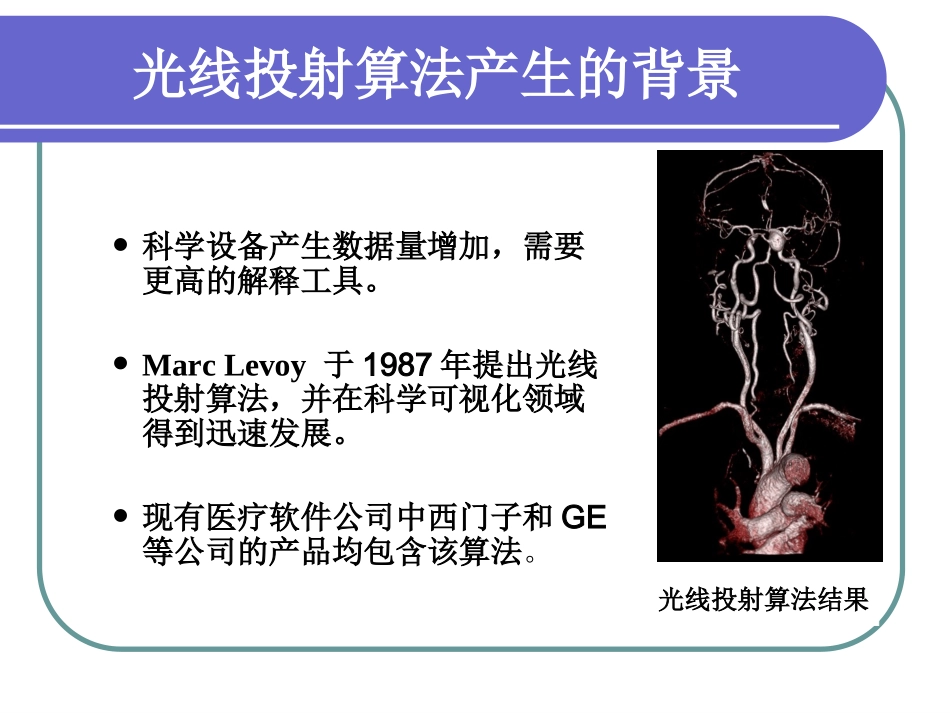

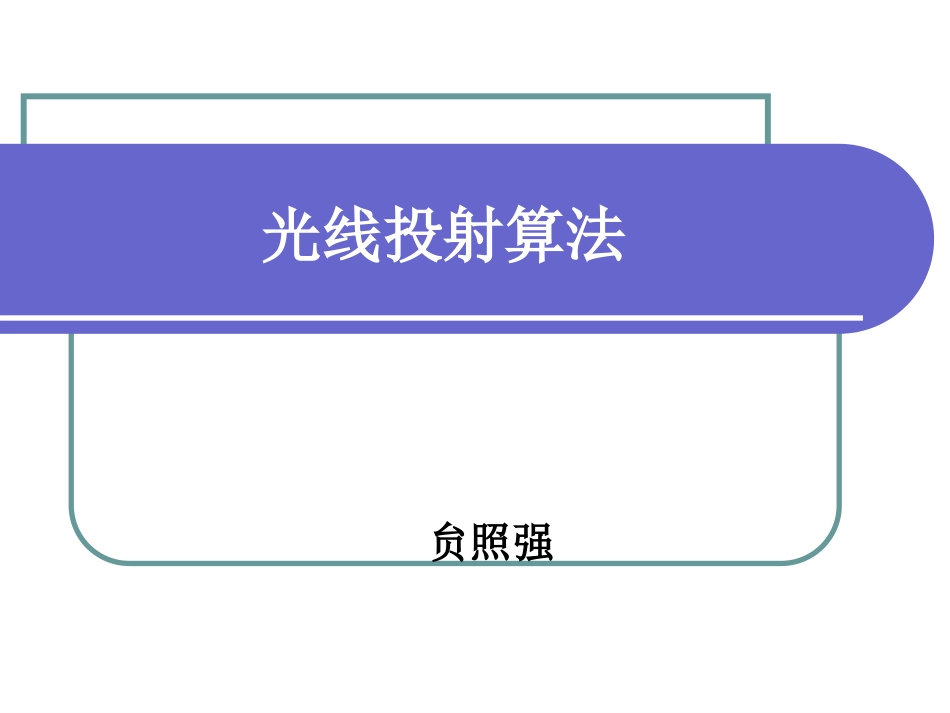

光线投射算法贠照强主要内容光线投射算法产生的背景光学知识光线投射算法原理总结光线投射算法结果光线投射算法产生的背景科学设备产生数据量增加,需要更高的解释工具。MarcLevoy于1987年提出光线投射算法,并在科学可视化领域得到迅速发展。现有医疗软件公司中西门子和GE等公司的产品均包含该算法。光线投射算法产生的背景光线投射算法将灰度信息转变为光学信息光学知识预备光学知识G绿B蓝A不透明度?R红光学知识光照模型msdagHkgLkkL||)(||||||漫反射完全镜面反射非完全镜面反射光线在前进过程中会衰减gHLLV光学知识颜色光照模型+可以=在等号的上方有可以两个字,那么如何才能得到,而不是可以得到呢?光线投射算法就是将颜色和光照模型进行合成,最终得到三维物体光线投射算法原理视点体数据成像平面颜色光照模型不透明度光线投射算法原理颜色索引表颜色索引表的作用是将图像中像素的灰度转换成光学信息中的颜色。(0,0,0)(1,1,1)(20,0,2)::::(255,255,255)光线投射算法原理不透明度索引表不透明度决定了,那写重建部位可以显示出来,那些被隐藏掉。00.10.2::::1光线投射算法原理合成公式:)1)((11iiiiP)1)(()(11iiiiicccPP)(iPa颜色不透明度LPcPcii)()(光线投射算法原理简化计算过程:(100,100,100)(50,50,50)(200,200,200)0.50.80.400)0,0,0(0c5.01)50,50,50(1c9.02)70,70,70(2c94.03)78,78,78(3c颜色不透明度)1)((11iiiiP)1)(()(11iiiiicccPP光线投射算法原理光线投射算法终止计算的条件当的时候。此时表示光线已经无法穿透数据场。当光线离开数据场后。0.1i光线投射算法原理光线投射算法结果图心脏脚部光线投射算法原理光线投射算法的延伸将三维扩展到四维,右图显示的是四维心脏总结光线投射算法的难点难点不是计算,建立三维模型与编程实现。光线投射算法的优点成像质量高,在医学领域得到广泛的应用。光线投射算法的缺点计算量大,成像速度慢。致谢谢谢!医学可视化软件的开发
