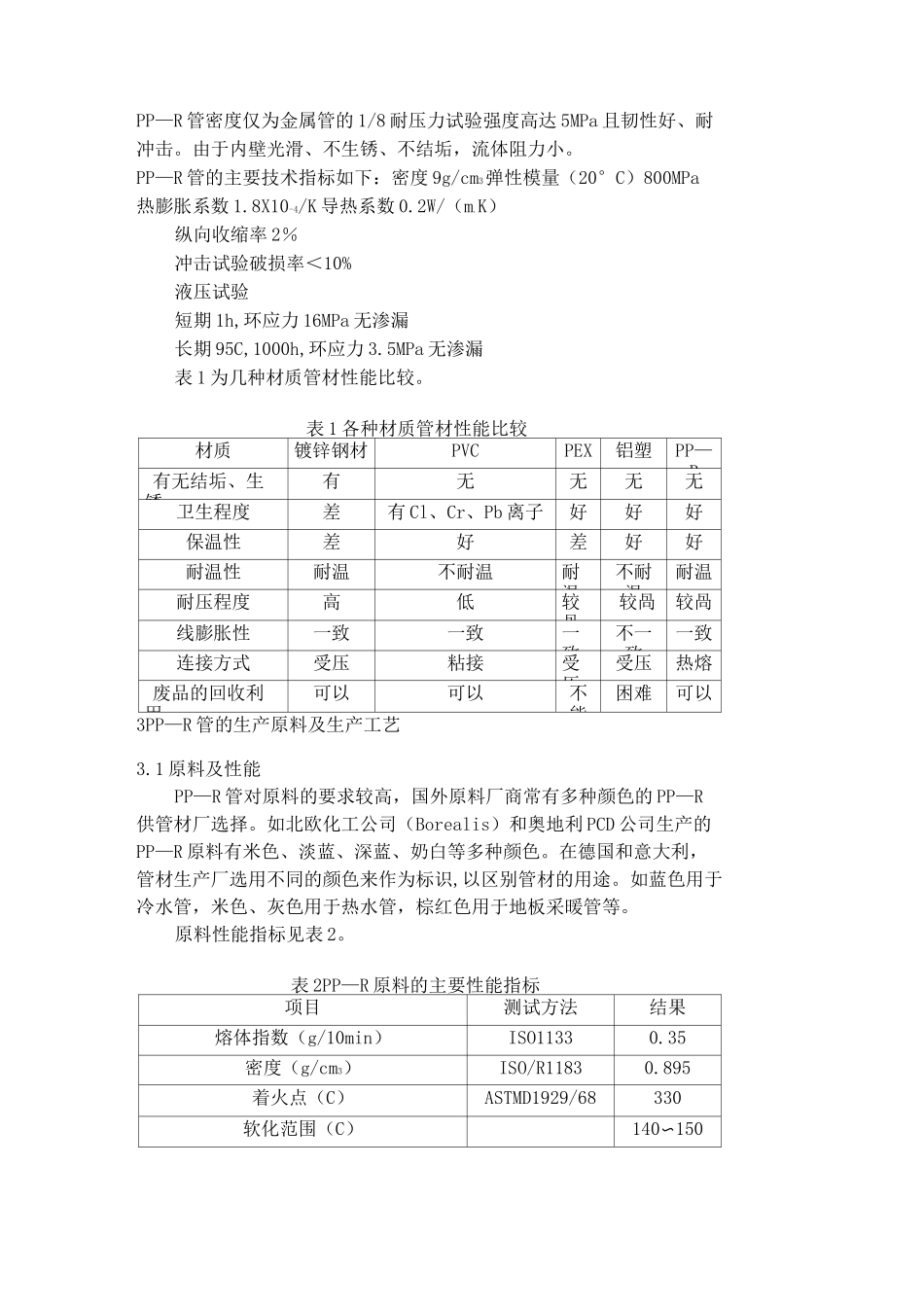

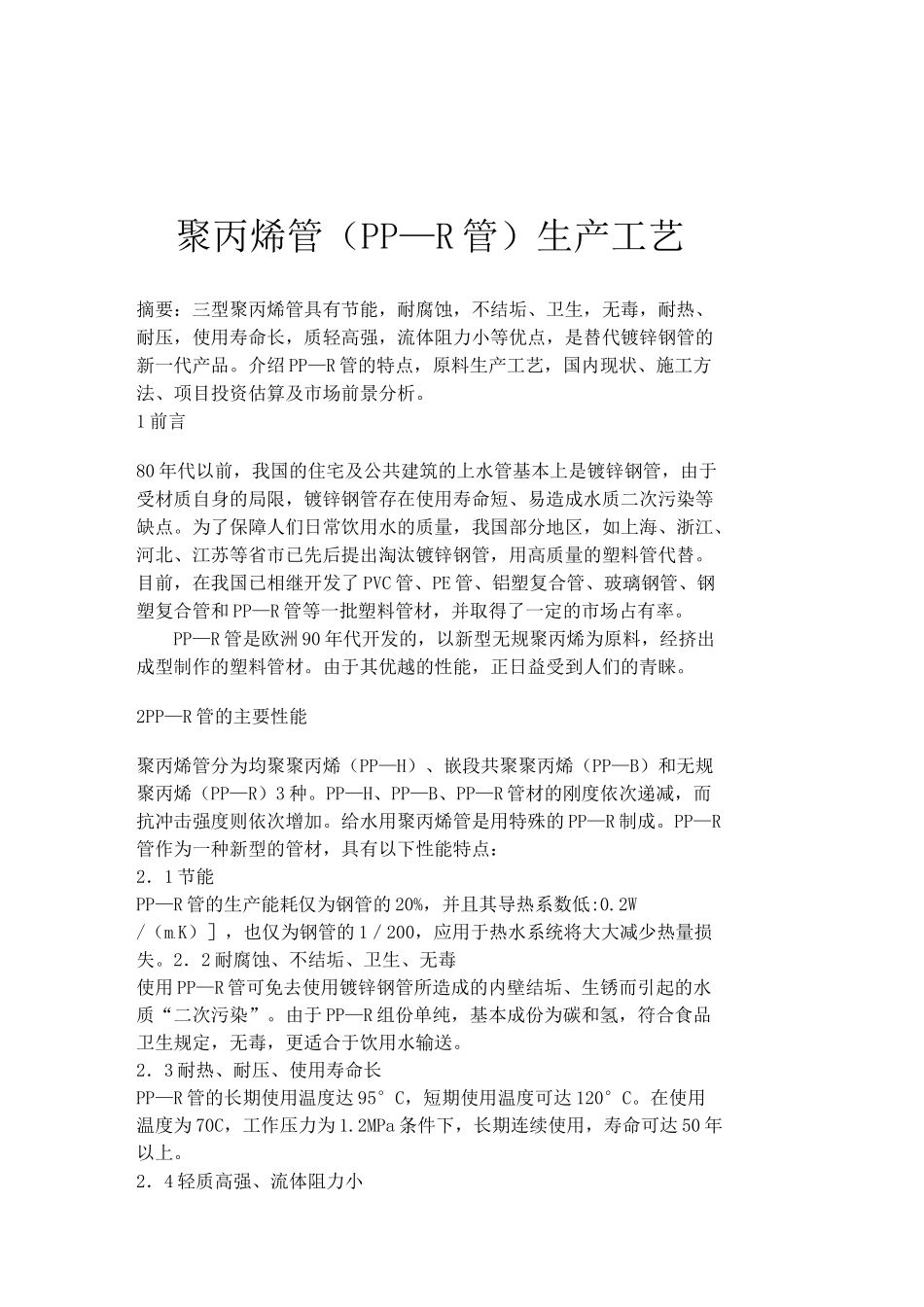

聚丙烯管(PP—R管)生产工艺摘要:三型聚丙烯管具有节能,耐腐蚀,不结垢、卫生,无毒,耐热、耐压,使用寿命长,质轻高强,流体阻力小等优点,是替代镀锌钢管的新一代产品。介绍PP—R管的特点,原料生产工艺,国内现状、施工方法、项目投资估算及市场前景分析。1前言80年代以前,我国的住宅及公共建筑的上水管基本上是镀锌钢管,由于受材质自身的局限,镀锌钢管存在使用寿命短、易造成水质二次污染等缺点。为了保障人们日常饮用水的质量,我国部分地区,如上海、浙江、河北、江苏等省市已先后提出淘汰镀锌钢管,用高质量的塑料管代替。目前,在我国已相继开发了PVC管、PE管、铝塑复合管、玻璃钢管、钢塑复合管和PP—R管等一批塑料管材,并取得了一定的市场占有率。PP—R管是欧洲90年代开发的,以新型无规聚丙烯为原料,经挤出成型制作的塑料管材。由于其优越的性能,正日益受到人们的青睐。2PP—R管的主要性能聚丙烯管分为均聚聚丙烯(PP—H)、嵌段共聚聚丙烯(PP—B)和无规聚丙烯(PP—R)3种。PP—H、PP—B、PP—R管材的刚度依次递减,而抗冲击强度则依次增加。给水用聚丙烯管是用特殊的PP—R制成。PP—R管作为一种新型的管材,具有以下性能特点:2.1节能PP—R管的生产能耗仅为钢管的20%,并且其导热系数低:0.2W/(m.K)],也仅为钢管的1/200,应用于热水系统将大大减少热量损失。2.2耐腐蚀、不结垢、卫生、无毒使用PP—R管可免去使用镀锌钢管所造成的内壁结垢、生锈而引起的水质“二次污染”。由于PP—R组份单纯,基本成份为碳和氢,符合食品卫生规定,无毒,更适合于饮用水输送。2.3耐热、耐压、使用寿命长PP—R管的长期使用温度达95°C,短期使用温度可达120°C。在使用温度为70C,工作压力为1.2MPa条件下,长期连续使用,寿命可达50年以上。2.4轻质高强、流体阻力小PP—R管密度仅为金属管的1/8耐压力试验强度高达5MPa且韧性好、耐冲击。由于内壁光滑、不生锈、不结垢,流体阻力小。PP—R管的主要技术指标如下:密度9g/cm3弹性模量(20°C)800MPa热膨胀系数1.8X10-4/K导热系数0.2W/(m.K)纵向收缩率2%冲击试验破损率<10%液压试验短期1h,环应力16MPa无渗漏长期95C,1000h,环应力3.5MPa无渗漏表1为几种材质管材性能比较。表1各种材质管材性能比较材质镀锌钢材PVCPEX铝塑PP—R有无结垢、生锈有无无无无卫生程度差有Cl、Cr、Pb离子好好好保温性差好差好好耐温性耐温不耐温耐温不耐温耐温耐压程度高低较咼较咼较咼线膨胀性一致一致一致不一致一致连接方式受压粘接受压受压热熔废品的回收利用可以可以不能困难可以3PP—R管的生产原料及生产工艺3.1原料及性能PP—R管对原料的要求较高,国外原料厂商常有多种颜色的PP—R供管材厂选择。如北欧化工公司(Borealis)和奥地利PCD公司生产的PP—R原料有米色、淡蓝、深蓝、奶白等多种颜色。在德国和意大利,管材生产厂选用不同的颜色来作为标识,以区别管材的用途。如蓝色用于冷水管,米色、灰色用于热水管,棕红色用于地板采暖管等。原料性能指标见表2。表2PP—R原料的主要性能指标项目测试方法结果熔体指数(g/10min)ISO11330.35密度(g/cm3)ISO/R11830.895着火点(C)ASTMD1929/68330软化范围(C)140〜150弯曲强度(MPa)IS0/R52721抗拉强度(MPa)IS0/R52740断裂伸长率(%)ISO/R527800刻痕硬度(MPa)IS0203940弹性模量(MPa)ISO178800剪切弹性模量(MPa)(20°C)ISO537370抗冲击(kj/m2)(常温)ISO179无断裂冲击强度(kJ/m2)(常温)ISO17925线膨胀系数(1/K)VDE03041.5X10-4导热系数(20C)[W/(m.K)]DIN526120.23.2生产工艺PP—R管的生产工艺为挤出成型工艺,首先加料斗内的PP—R原料靠自重进入挤出机,在挤出机料筒内经加热挤压混合,充分塑化后从挤出机口模挤出,进入定型台,定型后的管材经牵引机,通过定长测定,由切割机切断,管材经检验合格后入库。相应的管件采用注射成型方法生产。管材生产工艺流程:PP—R原料f真空吸送上料f料斗贮存f进料f挤压成型f冷却定型f牵引f切割f检验f入库管件生产工艺流程:PP—R原料f输送上料f料斗贮存f进料f加热熔融f挤压注塑f冷却定型f开模f检验f入库3.3生产工艺参...
