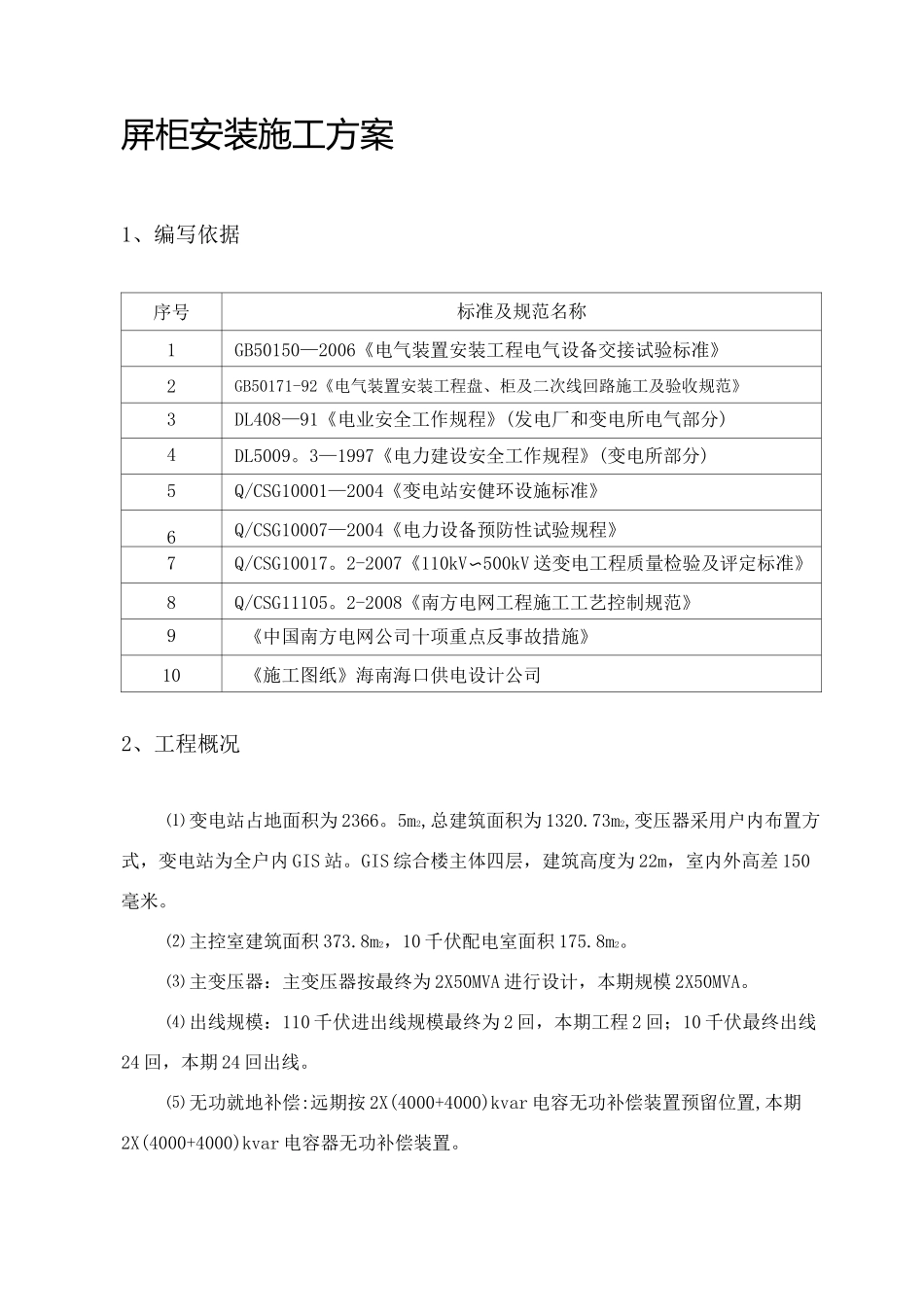

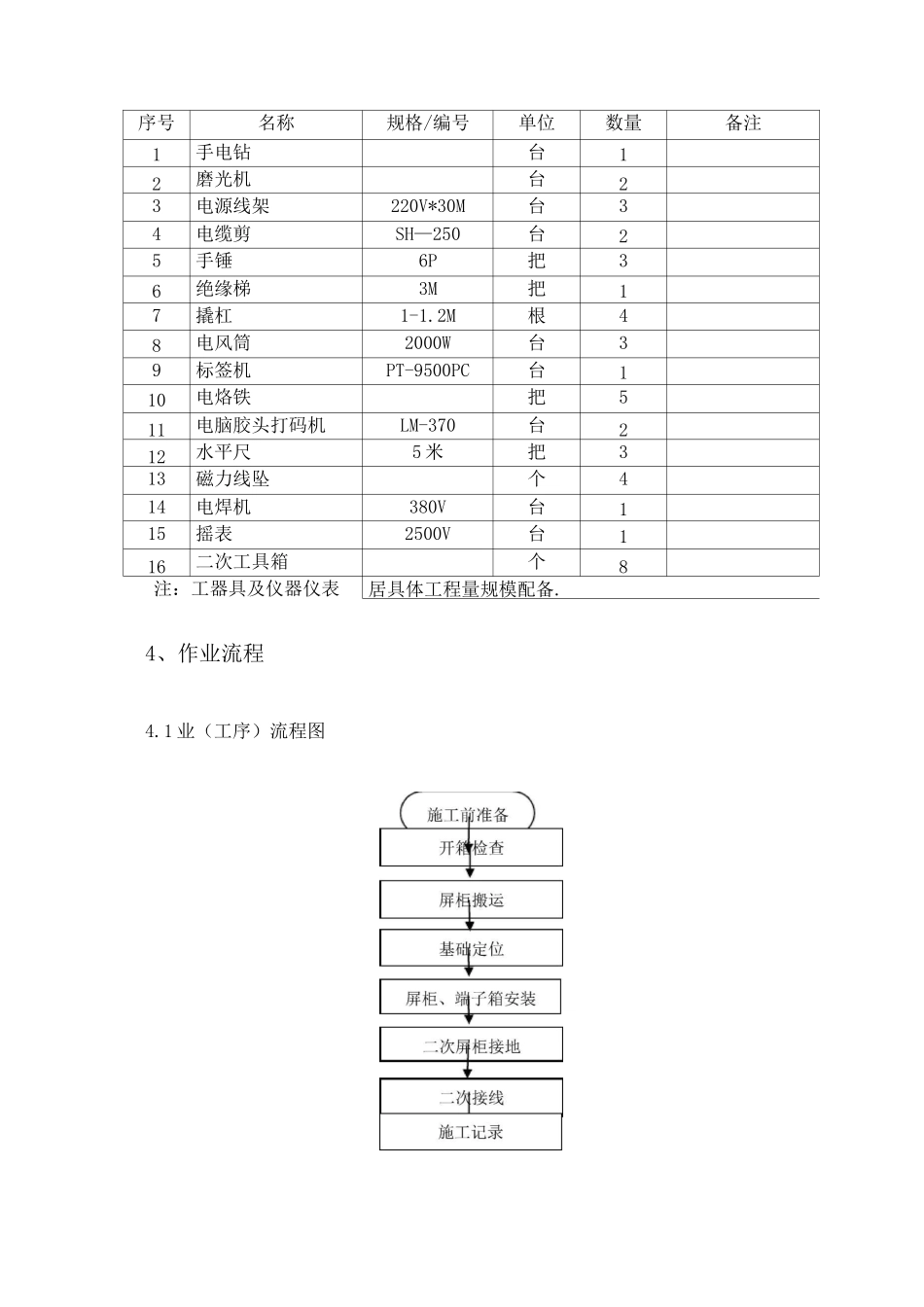

屏柜安装施工方案1、编写依据序号标准及规范名称1GB50150—2006《电气装置安装工程电气设备交接试验标准》2GB50171-92《电气装置安装工程盘、柜及二次线回路施工及验收规范》3DL408—91《电业安全工作规程》(发电厂和变电所电气部分)4DL5009。3—1997《电力建设安全工作规程》(变电所部分)5Q/CSG10001—2004《变电站安健环设施标准》6Q/CSG10007—2004《电力设备预防性试验规程》7Q/CSG10017。2-2007《110kV〜500kV送变电工程质量检验及评定标准》8Q/CSG11105。2-2008《南方电网工程施工工艺控制规范》9《中国南方电网公司十项重点反事故措施》10《施工图纸》海南海口供电设计公司2、工程概况⑴变电站占地面积为2366。5m2,总建筑面积为1320.73m2,变压器采用户内布置方式，变电站为全户内GIS站。GIS综合楼主体四层，建筑高度为22m，室内外高差150毫米。⑵主控室建筑面积373.8m2，10千伏配电室面积175.8m2。⑶主变压器：主变压器按最终为2X50MVA进行设计，本期规模2X50MVA。⑷出线规模：110千伏进出线规模最终为2回，本期工程2回；10千伏最终出线24回，本期24回出线。⑸无功就地补偿:远期按2X(4000+4000)kvar电容无功补偿装置预留位置,本期2X(4000+4000)kvar电容器无功补偿装置。项目经理:李某技术负责人：王某安全负责人：张某施工负技术负责人屮序安称责人K施开箱检查屏柜搬运基础定位屏柜、5议0配备电气安装班电负责人监护人料员1⑹主变、110千伏、10千伏配电装置、二次监控设备采用户内布置方式.(7)110千伏采用内桥接线，110千伏电源进线2回，110千伏主变出线2回,线路侧PT电压互感器2回，桥路母联1回，全站7回间隔；10千伏单母线分段接线，I段母线：主变进线1回，出线12回，PT和避雷器1回，小电阻和站用合用1回，无功补偿2回，分段1回，共18回；II段母线：主变进线1回，出线12回，PT和避雷器1回,小电阻和站用合用1回，无功补偿2回，分段1回，共18回。全站共36回间隔。3、作业准备3.1施工组织机构责人：周某某项目经理3。2人员配备注：作业人数根据具体工程量规模配备.3.3工器具及仪器仪表配置表4—2主要工器具及仪器表配置序号名称规格/编号单位数量备注序号名称规格/编号单位数量备注1手电钻台12磨光机台23电源线架220V*30M台34电缆剪SH—250台25手锤6P把36绝缘梯3M把17撬杠1-1.2M根48电风筒2000W台39标签机PT-9500PC台110电烙铁把511电脑胶头打码机LM-370台212水平尺5米把313磁力线坠个414电焊机380V台115摇表2500V台116二次工具箱个8注：工器具及仪器仪表根据居具体工程量规模配备.4、作业流程4.1业（工序）流程图图3－1作业流程图5、作业方法5.1开箱检查5。1。1屏柜开箱前应提早报请监理单位审核同意，同意后方可开箱。开箱时需有监理单位人员现场见证。5。1.2开箱时应首先检查设备包装的完好情况，是否有严重碰撞的痕迹及可能使箱内设备受损的现象;根据装箱清单，检查设备及其备品等是否齐全;对照设计图纸，核对设备的规格、型号、回路布置等是否符合要求.厂家资料及备品备件应交专人负责保管并做好登记。5。1。3开箱时应使用起钉器，先起钉子，后撬开箱板；如使用撬棍，不得以盘面为支点，并严禁将撬棍伸入木箱内乱撬;开箱时应小心仔细,避免有较大振动。5。2屏柜搬运5。2.1控制、保护屏柜到达现场后，应立即开箱并将其转运到主控室，不允许存放在室外。5。2。2屏柜搬运可采用吊车搬运和人工搬运两种方式。采用吊车搬运应有起重工专门指挥，配备足够的施工人员。屏柜起吊绑扎时，不得用钢丝绳直接绑扎屏柜,防止刮伤屏架漆面。5。2。3在屏柜采用人工搬运,搬运时委派一名有经验的人员做现场指挥，并设专职监护人员进行现场监护。同时配备足够的施工人员，以保证人身和设备的安全.5。2。4屏柜搬运前应对参与本项工作的全体人员做好安全技术交底,做好人员分工并告知搬运过程中的路线。5。2。5屏柜搬运前可将易破损的玻璃门拆除，待屏柜搬运至主控室后在安装恢复.5.2。6屏柜搬运至主控室后，应按照平面布置图使屏柜靠近指定位置附近放置，以避免下一步屏柜安装时的往返搬迁。5。3基础定位5。3。1对于二次户内二次屏柜,按照设计图纸先将二次屏柜置于槽钢基础上，再用油性笔在二次...
