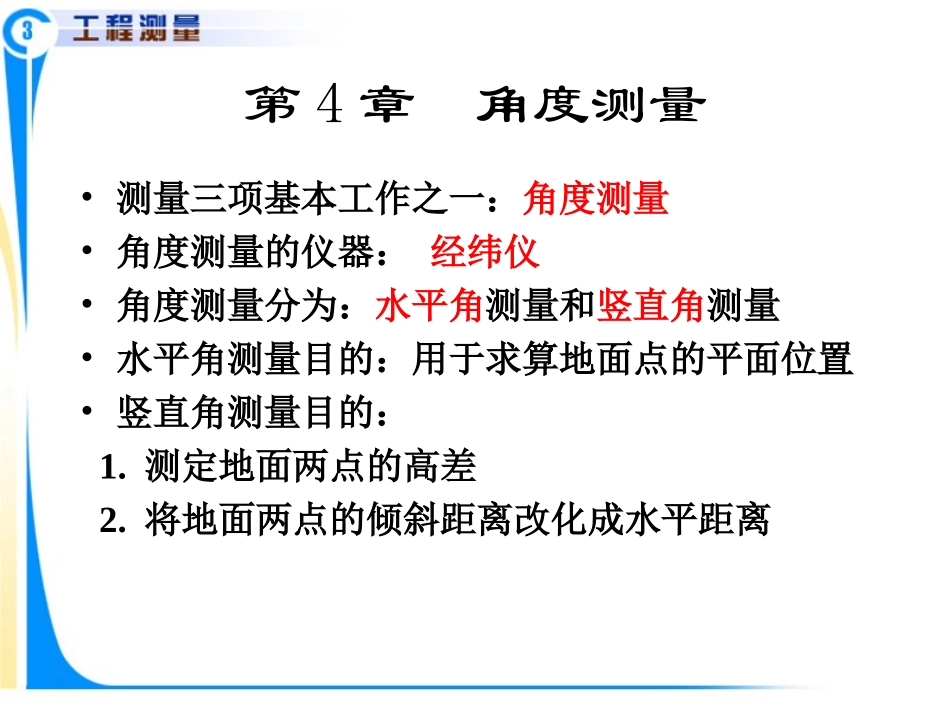

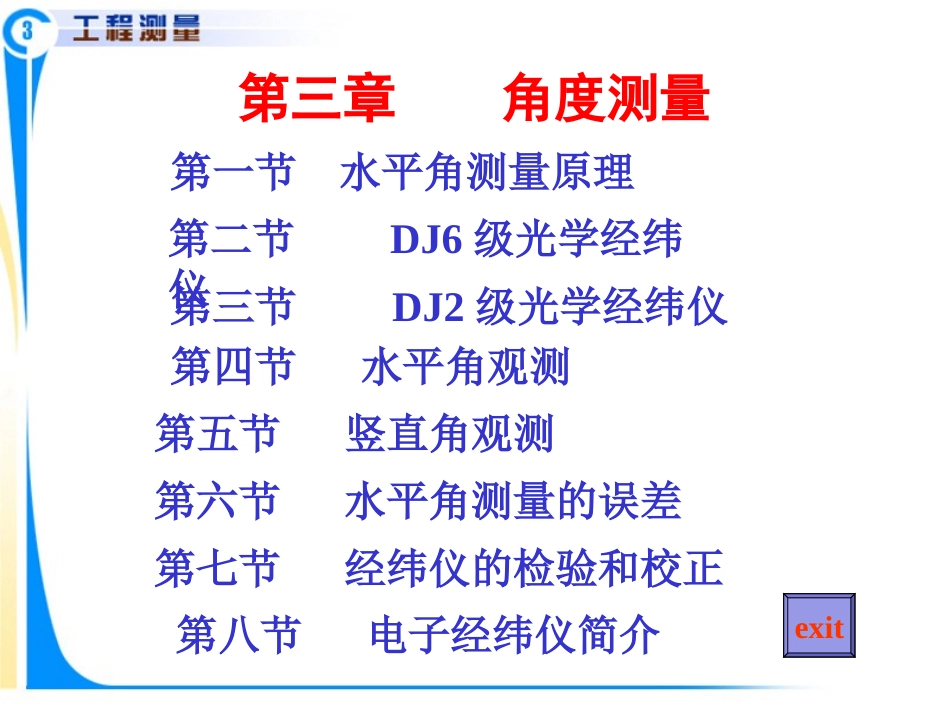

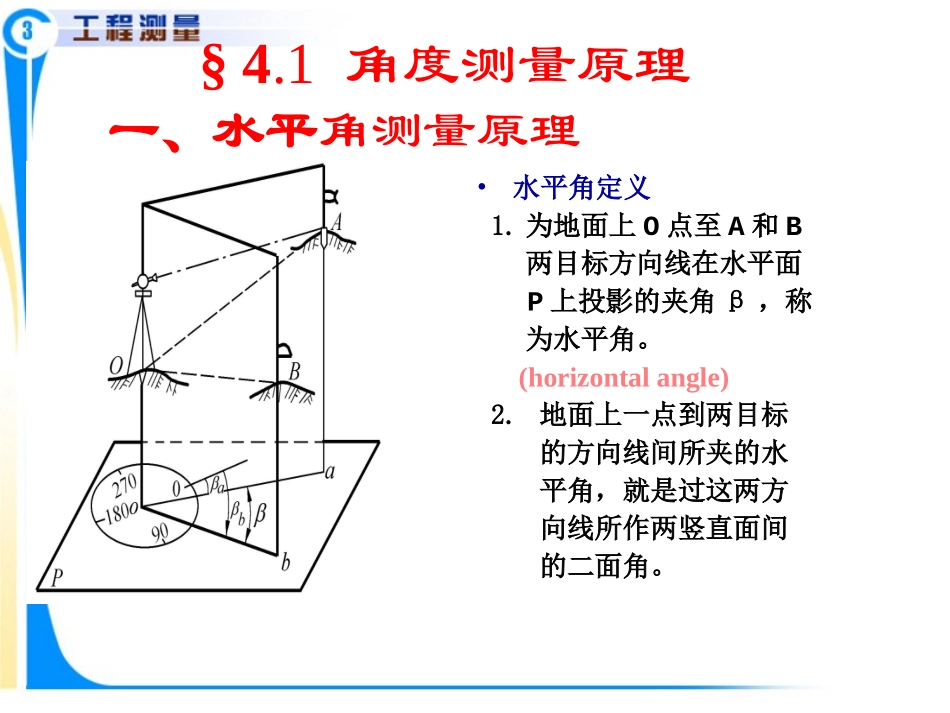

第三章角度测量第一节水平角测量原理exit第二节DJ6级光学经纬仪第三节DJ2级光学经纬仪第四节水平角观测第五节竖直角观测第六节水平角测量的误差第七节经纬仪的检验和校正第八节电子经纬仪简介第4章角度测量•测量三项基本工作之一：角度测量•角度测量的仪器：经纬仪•角度测量分为：水平角测量和竖直角测量•水平角测量目的：用于求算地面点的平面位置•竖直角测量目的：1.测定地面两点的高差2.将地面两点的倾斜距离改化成水平距离§4.1角度测量原理一、水平角测量原理•水平角定义1.为地面上O点至A和B两目标方向线在水平面P上投影的夹角β，称为水平角。(horizontalangle)2.地面上一点到两目标的方向线间所夹的水平角，就是过这两方向线所作两竖直面间的二面角。第二节DJ6级光学经纬仪规范给出的国产光学经纬仪(opticaltheodolite)按其精度划分的型号有：DJ07、DJ1、DJ2、DJ6、DJ30，其中字母D、J分别为“大地测量”和“经纬仪”汉语拼音的第一个字母，07、1、2、6、30分别为该仪器一测回方向观测中误差的秒数。瑞士Leica公司的光学经纬仪按其精度划分的型号为：T4、T3、T2、T1、T16，其中字母T为单词“Theodolite”(经纬仪)的第一个母。近几十年来,经纬仪的发展经历了三个时代,分别为:1.游标经纬仪2.光学经纬仪3.电子经纬仪第二节DJ6级光学经纬仪一、DJ6级光学经纬仪的构造1．照准部(alidade)(包括望远镜、竖直度盘、水准器、读数设备)2．水平度盘(horizontalcircle)３．基座(tribrach)DJ6级光学经纬仪基本构造基本构造照准部水平度盘基座照准部水平度盘基座读数显微镜经纬仪望远镜上下制动螺旋望远镜上下微动螺旋竖直度盘竖直指标水准管微动螺旋水平制动、微动螺旋光学对中器第二节DJ6级光学经纬仪J6光学经纬仪正面反面DJ6级光学经纬仪的读数窗示意图0123456J2光学经纬仪第三节DJ2级光学经纬仪正面反面HV012345601234561121138988112°54′54″89°05′18″分微尺指标线对径分划二、读数设备与读数方法读数练习读数练习HV01234560123456234273272234°21′06″273°02′42″01234562013456读数练习11578787920134561161150123456115°26′42″78°17′06″115°58′12″79°04′12″VHHV平行玻璃板测微器及读数方法5108687888912112212312451086878889121122123124'''''''1238122120830122'''''''40378740073087双指标线第四节水平角观测一、经纬仪的技术操作经纬仪的技术操作包括：—瞄准—读数对中—整平经纬仪安置经纬仪技术操作（录像）第四节水平角观测采用光学对中器安置经纬仪的操作步骤如下：1.将仪器置于测站点上，架头大致水平。粗略对中测站点。2.旋转脚螺旋使光学对中器对准测站点。3.伸缩三脚架腿，使圆水准气泡居中。再用脚螺旋精确整平经纬仪。4.如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移仪器，使分划圈对准测站点。5.重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对准测站点为止。二、经纬仪的安置1.对中对中的目的是使仪器的中心与测站点位于同一个铅垂线上。有垂球对中和光学对中两种方法。对中精度：垂球对中3mm，光学对中1mm2.整平整平的目的是使仪器竖轴处于铅直位置和水平度盘处于水平位置。3.瞄准（注意消除视差）4.读数BCA1.对中——将仪器中心安置在过测站点的铅垂线上。对中误差3mm。①垂球对中步骤：粗略对中：移动三脚架，使垂球尖离测站中心12cm内；精确对中：稍微松开中心螺丝，在脚架头上移动(不能旋转)仪器，使垂球尖精确对中测站标志中心，旋紧中心螺丝。经纬仪安置对中、整平、瞄准、读数打开三脚架，装上经纬仪；固定三脚架一脚，双手持脚架另二脚并不断调整其位置，同时观测光学对点器十字分划，使其基本对准测站标志，踩实脚架；调节脚螺旋，使光学对点器精确对准测站标志；伸缩三脚架(二脚)，调平仪器，使圆气泡居中；调脚螺旋，精确整平仪器，并通过在脚架头上移动仪器，精确对中。有时必须反复上述三步的操作。②光学对中步骤：对准、调平、整平、对中1232.整平——使仪器纵轴铅垂，水平度盘与横轴水平，竖盘位于铅垂面内。整平误差1格。123用...
